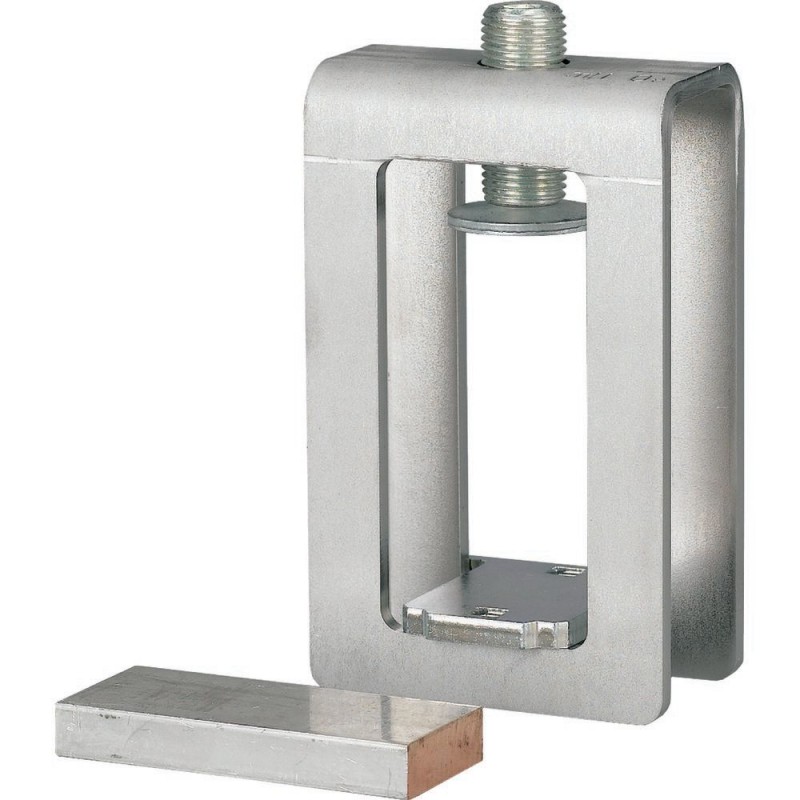

AKP1200 138366 EATON ELECTRIC Borne pour jeu de barres 64x42 mm Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

AKP1200 138366 EATON ELECTRIC Borne pour jeu de barres 64x42 mm

AKP1200

138366

EATON-MOELLER

3

Borne pour jeu de barres 64x42 mm

Borne profilée 64x42 mm

Borne de profilé, terminaison aux jeux de barres sans perçage, placez une entretoise entre les barres de barres en cuivre laminé lors de la connexion en parallèle, 1200mm², surface de la borne, 64x20-42, largeur 94mm, Ie = 2000 A, peut être utilisé pour le profil double en T, système de 60 mm, système de 185 mm

Plus de détails


Appareillage industriel basse tension > Plage de raccordement

Accessoires de connexion pour boîtiers

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Borne profilée 64x42 mm
Bornes profilées, technique de raccordement sur barres sans perçage, intercaler des espaceurs en cas de raccordement parallèle de barres Cu lamellées, 1200mm², compartiment à bornes, 64x20-42, largeur 94mm, Ie=2000 A, utilisables pour double profilé en T, système en 60 mm, système en 185 mm

Gamme de livraison

Gamme
Système en 60 mm
Système en 185 mm
Autres appareils de la gamme
Bornes profilées
Description
Technique de raccordement sur barres sans perçage
Intercaler des espaceurs en cas de raccordement parallèle de barres Cu lamellées
Largeur
94 mm
Courant assigné d'emploi [Ie]
2000 A
conducteur
1200 mm², compartiment á bornes
64 x 20 - 42 mm
▃
▤
Facteur Cu
0,26 kg
Utilisation pour
Double profilé en T
Remarques

⊙ Conducteur à âme massive

conducteur rond souple avec embout serti de manière appropriée

Conducteur rond multibrins

Conducteur sectoriel à âme massive

Conducteur sectoriel multibrins

▤ CU‐Band

▃ Barre Cu

Encombrements

4300DIM-332

ETIM for 138366 Appareillage industriel basse tension (EC000001)
Caractéristique Valeur
Épaisseur des barres collectrices (EF007220) 40 mm
Largeur des barres collectrices (EF007219) 30 mm
Adapté à (EF000073) Rail en T
Largeur de la borne (EF007092) 94 mm
Section de conducteur max. (EF004969) 1200 mm²
Adapté à un raccordement de conducteur rond (EF007258) Non
Adapté à un raccordement de conducteur secteur (EF007260) Non
Adapté à un raccordement de conducteur enroulé (EF007242) Oui

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AKP1200 138366 FR_138366.pdf 187 Kbytes AKP1200 138366 FR_138366.pdf
