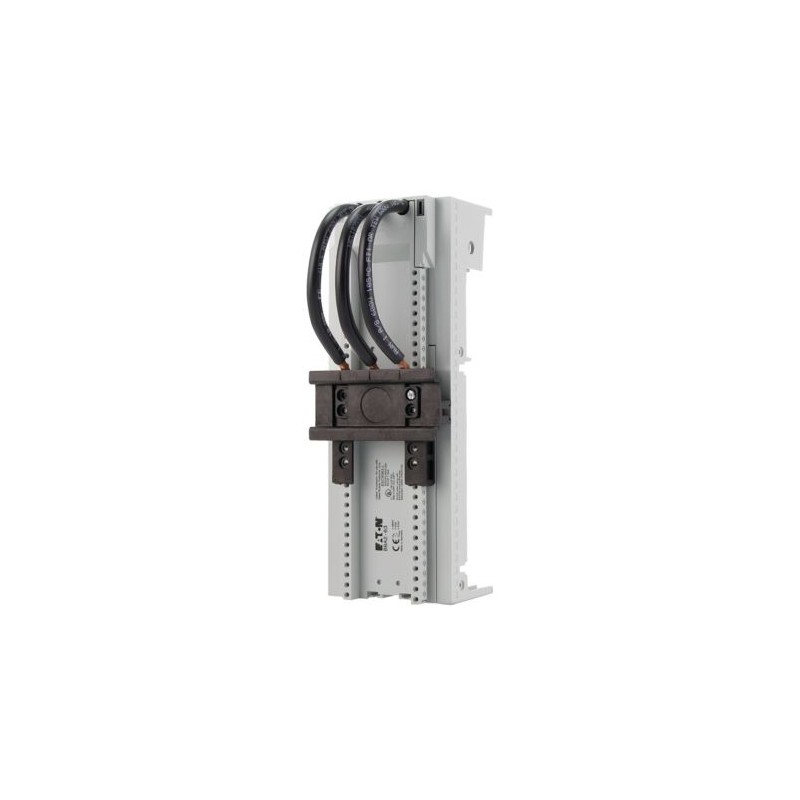

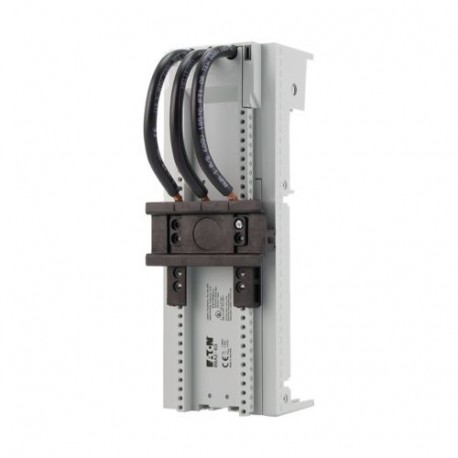

BBA2-63 101458 Y7-101458 EATON ELECTRIC Adaptateur pour jeux de barres, 72mm, 63A, 1TS
BBA2-63
101458
Y7-101458
EATON-MOELLER
Adaptateur pour jeux de barres, 72mm, 63A, 1TS
BBA2-63
Adaptateur de jeu de barres de 72 mm pour système de jeux de barres de 60 mm, un rail de montage, trois câbles préfabriqués (AWG8/10 millimètres carrés) pour le raccordement de l’appareil de commutation, peut être utilisé pour le disjoncteur de protection du moteur PKZ2, courant de fonctionnement nominal : 63A
Appareillage industriel basse tension > Adaptateur jeu de barres
Interrupteurs de protection moteur
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Adaptateur pour jeux de barres, 72mm, 63A, 1TS
72mm adaptateur pour jeux de barres pour 60mm jeu de barres, un profilé-support, trois conducteurs préconfectionnés (AWG8 / 10mm²) pour raccordement sur appareil, utilisation pour disjoncteur de protection moteur PKZ2, courant assigné d'emploi : 63A
Gamme de livraison
Gamme
Equipements complémentaires
Equipements complémentaires
Adaptateurs pour jeux de barres
Gamme
Système en 60 mm
Certification UL 508
Pour le montage en saillie d'appareils sur des barres plates en cuivre avec entraxe de 60 mm, épaisseur de rail 5 et 10 mm.
Courant assigné d'emploi jusqu'à 63 A
Pour disjoncteurs-moteurs
Pour le montage en saillie d'appareils sur des barres plates en cuivre avec entraxe de 60 mm, épaisseur de rail 5 et 10 mm.
Courant assigné d'emploi jusqu'à 63 A
Pour disjoncteurs-moteurs
Utilisation pour
Adaptateurs pour jeux de barres pour PKZ2
Tension assignée d'emploi [Ue]
690 V
Courant assigné d’emploi [Ie]
63 A
Section des conducteurs
AWG 8
(10 mm²)
(10 mm²)
Largeur de l'adaptateur
72 mm
Longueur de l'adaptateur
200 mm
Profilé-support
1 Nombre
Largeur de l'adaptateur
72 mm
Utilisation avec
PKZM4, PKE65
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
63 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
6.9 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Adaptateur jeu de barres (EC001531)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Distribution à barres (technique de commutateur BT) / Adaptateur pour jeu de barre (technologie de coupure basse tension) (ecl@ss13-27-37-03-04 [ACN951016])
garnissage de barres profilées
1 barre profilée
finition du raccordement électrique
conducteur rond
courant assigné In
63 A
épaisseur min. de barre conductrice
5 mm
épaisseur max. de barre conductrice
10 mm
largeur de l'adaptateur
72 mm
largeur de rail
35 mm
distance de rail
60 mm
Homologations
Product Standards
UL 508A; CSA-C22.2 No. 14; IEC60439-1; CE marking
UL File No.
E300273
UL Category Control No.
NMTR; NMTR7
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Max. Voltage Rating
600 V AC
| Caractéristique | Valeur |
|---|---|
| Garnissage de barres profilées (EF003700) | 1 barre profilée |
| Finition du raccordement électrique (EF003961) | Conducteur rond |
| Courant assigné In (EF008250) | 63 A |
| Épaisseur min. de barre conductrice (EF006536) | 5 mm |
| Épaisseur max. de barre conductrice (EF003702) | 10 mm |
| Largeur de l'adaptateur (EF003703) | 72 mm |
| Largeur de rails (EF003704) | 35 mm |
| Distance de rail (EF002638) | 60 mm |
