> EATON - MOELLER>Contacteurs jusqu'à 170A>DILM12-XPBC 109400 Y7-109400 ELECTRIC Adaptateur pour circuits imprimés, pour DILM7-DILM12
ANUNCIAR
Produit précédent Produit suivant

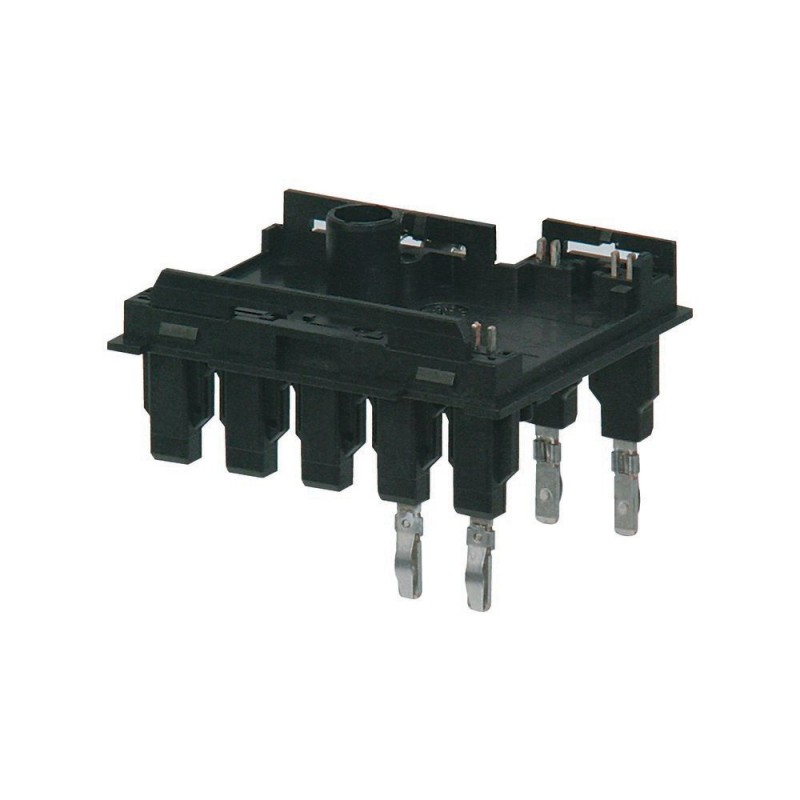

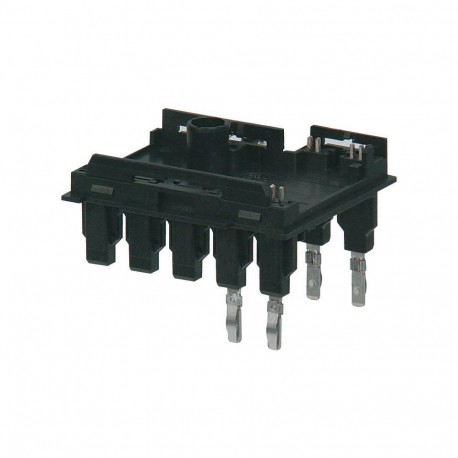

DILM12-XPBC 109400 Y7-109400 EATON ELECTRIC Adaptateur pour circuits imprimés, pour DILM7-DILM12 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DILM12-XPBC 109400 Y7-109400 EATON ELECTRIC Adaptateur pour circuits imprimés, pour DILM7-DILM12

DILM12-XPBC

109400

Y7-109400

EATON-MOELLER

4

Adaptateur pour circuits imprimés, pour DILM7-DILM12

DILM12-XPBC

Eaton Moeller® series DILM Printed board contact, for DILM7-DILM12

Contact de carte imprimé pour DILM7.... DILM12, pour l’adaptation du circuit d’actionnement sur une carte

Plus de détails


Appareillage industriel basse tension > Accessoires pour connectique basse tension

Contacteurs jusqu'à 170A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $48.92
Prix unitaire: $12.23
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series DILM printed board contact
Catalog Number
109400
Model Code
DILM12-XPBC
EAN
4015081090037
Product Length/Depth
45 mm
Product Height
33.9 mm
Product Width
38.3 mm
Product Weight
0.007 kg
Compliances
CE

Features & Functions

Functions
For the adaption of a control circuit on a printed-circuit board

General

Accessory/spare part type
Contact set
Product category
Accessories

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 109400 Appareillage industriel basse tension (EC002498)
Caractéristique Valeur
Type d'accessoire (EF000215) Ensemble de contact
Accessoire (EF013236) Oui
Pièce détachée (EF013237) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM12-XPBC Y7-109400 109400 ES_109400.pdf 644 Kbytes DILM12-XPBC Y7-109400 109400 ES_109400.pdf
