Système Dupline® Car Park
Version GP6220 330x
Capteur ultrasonique à LED 3 couleurs
• Capteur ultrasonique avec indicateur LED 3 couleurs
• Contrôle de la couleur de la LED par bus
• Faible consommation de courant
• Auto étalonnage de tous les capteurs en une seule fois ou, d’un seul capteur localement
• Compensation automatique de la température
• Gamme de mesure étendue
• Protection à la poussière et à l’humidité
• Système de bus Dupline® 3-fils avec alimentation
• Codage des adresses avec GP73800080
• Le GP6220 3301 est équipé d’un indicateur à LED rouge/
verte/orange
• Le GP6220 3302 est équipé d’un indicateur à LED rouge/
verte/bleue
• Le GP6220 3303 est équipé d’un indicateur à LED rouge/
bleue/orange
• Homologationes cULus
Description du produit
Référence
GP 6220 330x 724

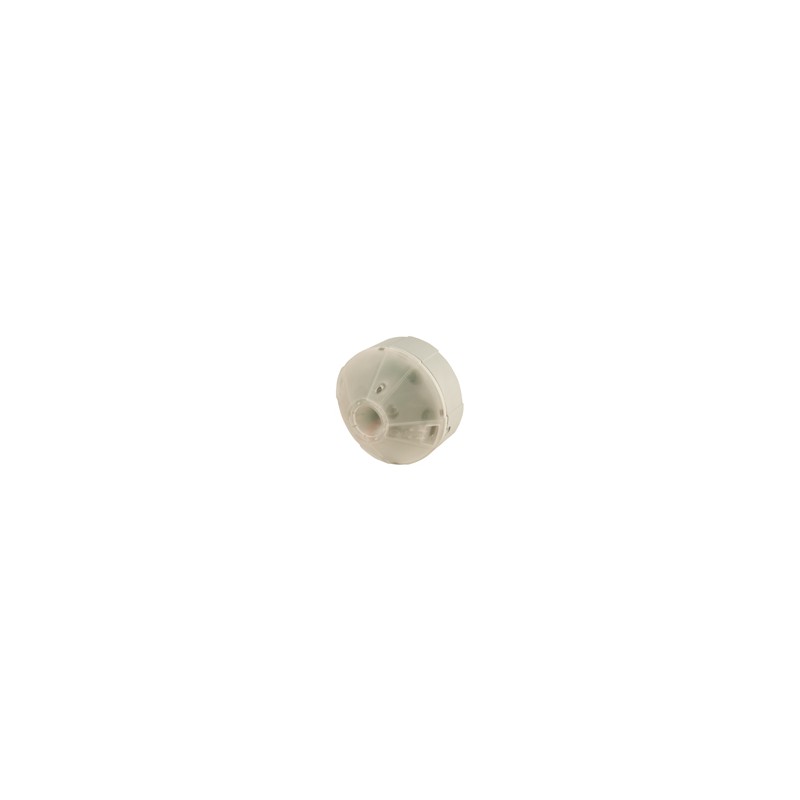

Le capteur ultrasonique GP6220330x avec indicateur à LED intégré 3 couleurs fait partie du système de gui- dage Dupline® pour parcs de stationnement.
Installé au centre du pla- fond, au-dessus de la place de stationnement, le GP6220 330x détecte si un véhicule occupe la place ou non.
L’état de la place de station- nement est signalé par les LED intégrées du GP6220
330x.
Via le bus, un dispositif externe (PC ou automate programmable) contrôle intégralement la couleur de l’indicateur à LED. L’utilisateur peut à sa guise combiner les couleurs dif-
férentes, selon les applica- tions différentes.
Un parking avec système de réservation automati- sé peut combiner les cou- leurs rouge/vert/orange, où l’orange indique, par exemple, les emplacements réservés à un événement particulier ou aux VIP. Chaque capteur doit être raccordé au bus Dupline®
3-fils.
Le bus alimente électrique- ment les capteurs qui trans- mettent l’état des places de stationnement aux disposi- tifs de gestion du parking (GP3482 9091 724-X) qui répertorient ainsi le nombre de places libres d’une zone donnée et l’indiquent sur les afficheurs raccordés.
Type : Dupline®
Boîtier
Type d’entrée Adresses Entrées Alimentation
Sélection de modèle
GP6220 3301 724 avec LED rouge/verte/orange GP6220 3302 724 avec LED rouge/verte/bleue GP6220 3303 724 avec LED rouge/bleue/orange
Caractéristiques d’entrée/sortie Caractéristiques d’alimentation
Connecteur RJ12 Programmation des adresses avec le Carpark Configurator GP7380 0080
Connecteur 2x3-broches • Le + Dupline® est repéré par un point sur le cap- teur
• D- ou GND
• POW (alimentation depuis le DMM ou
Alimentation : 21 Vcc mini 30 Vcc maxi. (Surtension Catégorie III (IEC60664))
Courant d’alimentation 20 mA maxi
Tension nominale d’alimentation 28 Vcc / 19 mA
0,53 W
le
coupleur). Voir Diagramme du système, page 3
Connecteur 1x2 broches Non utilisé
NOTA : Le raccordement des fils des indicateurs s’effectue par borne à ressort. Raccorder le capteur avec un fil rigide de
1,5 mm2.
Les caractéristiques peuvent changer sans préavis (05.08.2014) 1
