Cellulles photoélectriques
Réflexion diffusive, Suppression de fond
Type PA18CAB20...
• Portée du capteur miniaturisé
• Portée : 200 mm
• Ajustement de sensibilité par potentiomètre
• Lumière rouge, modulée 625 nm
• Tension d’alimentation : 10 à 30 VCC
• Sortie : 100 mA, préréglage NPN ou PNP
• Fonction commutation travail et repos programmable
• Indication LED pour sortie et mise sous tension
• Protection : polarité inverse, court circuit et transitoires
• Versions câble et conducteur
• Excellente performance EMC
• Excellent appairage des couleurs

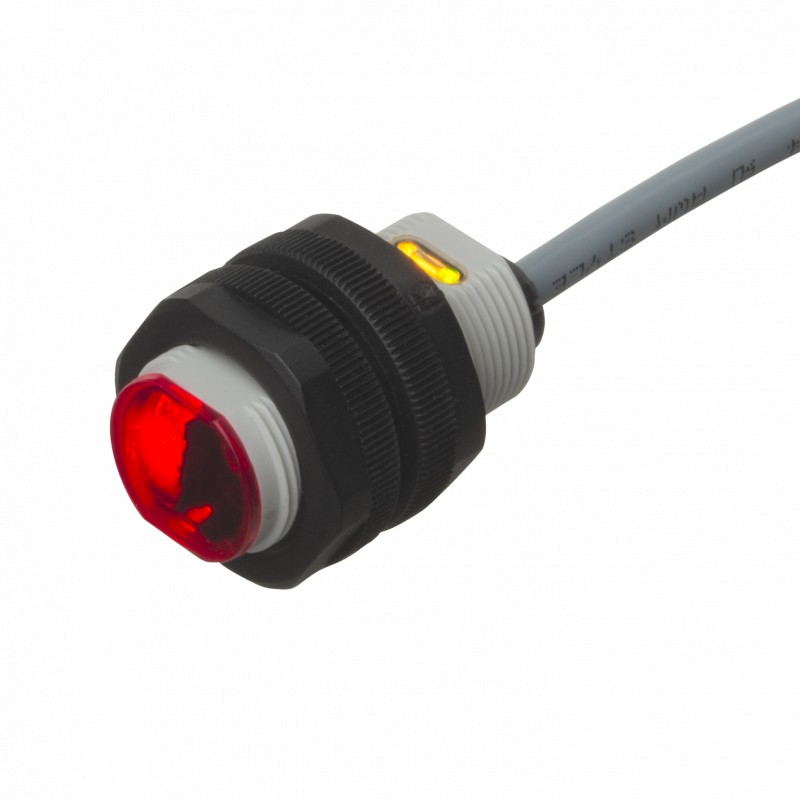

Description du produit
Référence
PA18CAB20NAM1SA
Le PA18CAB20... fait partie d'une famille de cellules réflexion diffusive avec sup- pression de fond écono- miques destinées à un usage général : le produit se présen- te en boîtier cylindrique au standard industriel 18 mm.
Les cellules sont utiles dans les applications pour les- quelles la détection doit être extrêmement précise et la taille du boîtier réduite.
Boîtier compact et LED haute puissance avec un excellent rapport performance-dimen- sions.
Le potentiomètre d'ajuste- ment de la sensibilité confère aux cellules une grande sou- plesse d’utilisation.
Le type de sortie est NPN ou PNP et la fonction de com- mutation de la sortie est NO et NF.
Type
Style du boîtier Taille du boîtier Matériel du boîtier Longueur du boîtier Principe de détection Distance de détection Type de sortie Configuration sortie Type de connexion
Ajustement de la sensibilité
Sélection type
Type de boîtier Distance de Connexion Code produit Code produit détection NPN PNP
Sn Commutation travail repos Commutation travail repos
M18 200 mm Câble PA 18 CAB 20 NASA PA 18 CAB 20 PASA
M18 200 mm Connecteur PA 18 CAB 20 NAM1SA PA 18 CAB 20 PAM1SA
Spécifications
Distance nominale
de fonctionnement (Sn) Jusqu’à 200 mm, cible de référence Kodak carte test
R27, blanc, 90% réfléchis- sant, 100 x 100 mm
Distance de détection
Objet blanc 90% réfl. ≤ 200 mm Objet gris 18% réfl. ≤ 200 mm Objet noir 6% réfl. ≤ 150 mm
Zone aveugle 10 mm
Contrôle de sensibilité Ajustable par potentiomètre
Plage de réglage électrique 210˚ Plage de réglage mécanique 240˚
Dérive de température ≤ 0,2%/ºC Hystérésis (H) ≤ 10 % Tension nominale
de fonctionnement. (UB ) 10 à 30 VCC (ondulation comprise)
Ondulation (Urpp ) ≤ 10%
Courant de sortie
Continu (Ie) ≤ 100 mA
Courte durée (I) ≤ 100 mA (capacité max. de charge 100 nF)
Courant d’alimentation
sans charge (Io) ≤ 20 mA à UB maxi
≤ 40 mA à UB mini
Courant minimum
de fonctionnement (Im) 0,5 mA
Courant à l’état bloqué (Ir ) ≤ 100 µA
Chute de tension (Ud ) ≤ 2 Vcc à Ie maxi
Protection Court-circuit, polarité inverse et transitoires
Source lumière InGaAIP, LED, 625 nm
Type lumière Rouge, modulée
Angle de captage ± 3º à distance de détection
Lumière ambiante ≤ 30 000 lux
lampe à incandescence
Les spécifications peuvent être modifiées sans préavis (22.02.2013) 1
