Cellulles photoélectriques
Réflexion diffusive, Suppression de fond
Type PH18CNB20...
• Portee du capteur miniaturise
• Portee : 200 mm
• Ajustement de sensibilite par potentiometre
• Lumiere rouge, modulee 625 nm
• Tension d'alimentation : 10 à 30 VCC
• Sortie : 100 mA, prereglage NPN ou PNP
• Fonction commutation travail et repos programmable
• Indication LED pour sortie et mise sous tension
• Protection : polarite inverse, court circuit et transitoires
• Versions câble et conducteur
• Excellente performance EMC
• Excellent appairage des couleurs
Description du produit
Référence

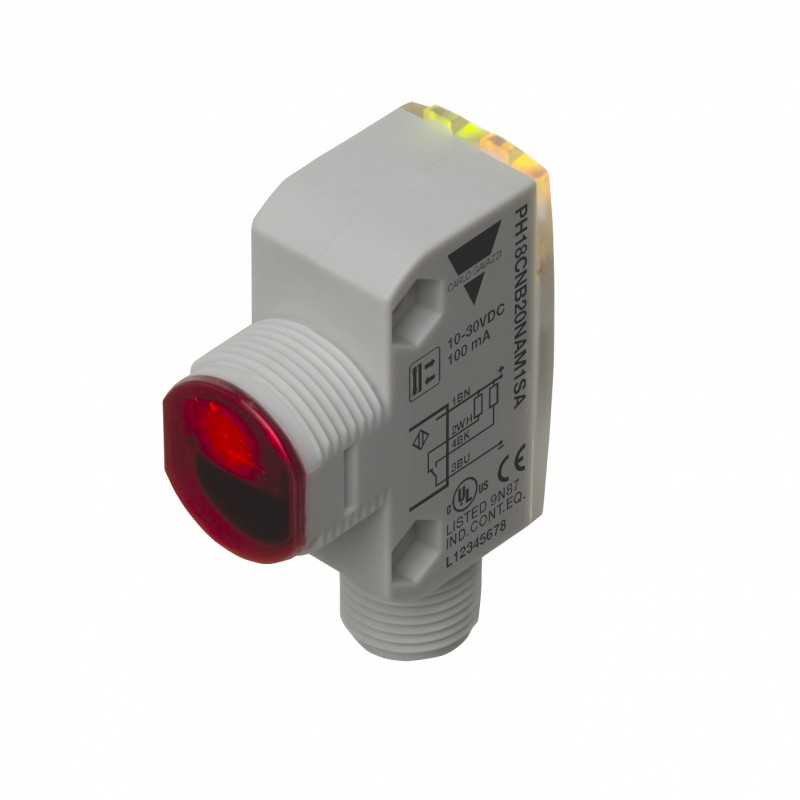

PH18CNB20NAM1SA
Le PH18CNB20... fait partie d'une famille de cellules reflexion diffusive avec sup- pression de fond econo- miques destinees a un usage general : le produit se presen- te en boitier cylindrique et carre ABS au standard indus- triel 18 mm.
Les cellules sont utiles dans les applications pour les- quelles la detection doit etre extremement precise et la
taille du boitier reduite.
Boitier compact et LED haute puissance avec un excellent rapport performance-dimen- sions.
Le potentiometre d'ajuste- ment de la sensibilite confere aux cellules une grande sou- plesse d'utilisation.
Le type de sortie est NPN ou PNP et la fonction de com- mutation de la sortie est NO et NF.
Type
Style du boitier Taille du boitier Materiel du boitier Longueur du boitier Principe de detection Distance de detection Type de sortie Configuration sortie Type de connexion
Ajustement de la sensibilite
Sélection type
Type de boitier Distance de Connexion Code produit Code produit detection NPN PNP
Sn Commutation travail repos Commutation travail repos
M18 Type carre 200 mm Cable PH 18 CNB 20 NASA PH 18 CNB 20 PASA M18 Type carre 200 mm Connecteur PH 18 CNB 20 NAM1SA PH 18 CNB 20 PAM1SA M18 Type carre 200 mm Pigtail M12 PH 18 CNB 20 NAT1SA PH 18 CNB 20 PAT1SA
Spécifications
Distance nominale
de fonctionnement (Sn) Jusqu'a 200 mm, cible de
reference Kodak carte test
R27, blanc, 90% reflechis-
sant, 100 x 100 mm
Distance de detection maximale
Objet blanc 90% refl. ≤ 200 mm
Objet gris 18% refl. ≤ 200 mm
Objet noir 6% refl. ≤ 150 mm
Zone aveugle 8 mm
Controle de sensibilite Ajustable par potentiometre
Plage de reglage electrique 210°
Plage de reglage mecanique 240°
Derive de temperature ≤ 0,2%/°C Hysteresis (H) ≤ 10 % Tension nominale
de fonctionnement. (UB ) 10 a 30 VCC (ondulation
comprise)
Ondulation (Urpp ) ≤ 10%
Courant de sortie
Continu (Ie) ≤ 100 mA
Courte duree (I) ≤ 100 mA (capacite max.
de charge 100 nF)
Courant d'alimentation
sans charge (Io) ≤ 20 mA a UB maxi
≤ 40 mA a UB mini
Courant minimum
de fonctionnement (Im) 0,5 mA
Courant à l'etat bloque (Ir ) ≤ 100 µA
Chute de tension (Ud ) ≤ 2 Vcc a Ie maxi
Protection Court-circuit, polarite inverse
et transitoires
Source lumiere InGaAIP, LED, 625 nm
Type lumiere Rouge, modulee
Angle de captage ± 3° a distance de detection
Lumiere ambiante ≤ 30 000 lux
lampe a incandescence
Les specifications peuvent etre modifiees sans preavis (22.02.2013) 1
