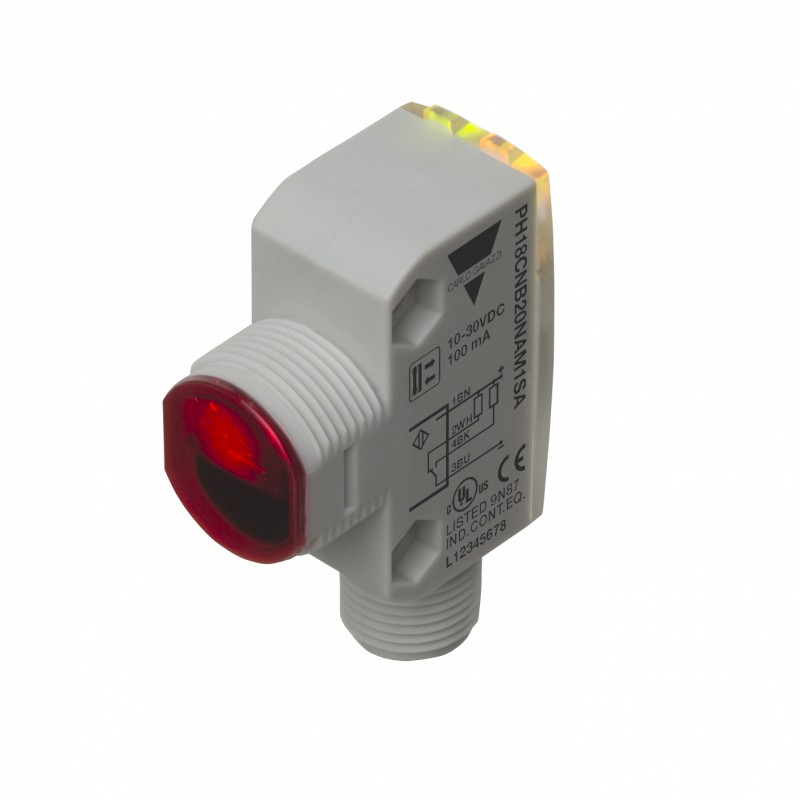

PH18CNB20NAM1SA CARLO GAVAZZI BOX M18 piazza ENTITÀ 200 ... 400 mm Collegamento M12 CC DC USCITA NPN plastic..

Riflettenti a diffusione, con soppressione del fondo
Modelli PH18CNB20...
• Custodia miniaturizzata
• Campo di attivazione: 200 mm
• Regolazione della sensibilità mediante potenziometro
• Luce rossa modulata 625 nm
• Tensione di alimentazione 10 ÷ 30 VCC
• Uscita: 100 mA, NPN / PNP preimpostato
• Impulso luce/buio selezionabile
• Indicazione di uscita, di stabilità del segnale e di alimentazione: LED
• Protezione elettrica: inversione di polarità, corto circuito e transitori
• Versioni a cavo e connettore
• Eccellente prestazione EMC
• Eccellente abbinamento di colori
Descrizione prodotto
Come ordinare
PH18CNB20NAM1SA
Il PH18CNB20... appartiene alla famiglia di sensori riflettenti a diffusione, con soppressione del fondo universali economici dotati di alloggiamento cilindri- co e quadrata standard indu- striale in ABS 18 mm.
I sensori sono utili in applica- zioni che richiedono rileva- mento ad alta precisione e piccole dimensioni.
Alloggiamento compatto e LED ad alta potenza per un eccellente rapporto prestazioni- dimensioni.
Il potenziometro utilizzato per la regolazione della sensibilità rende i sensori molto flessibili. Il tipo di uscita è NPN o PNP e la funzione di commutazione dell’uscita è N.O. e N.C.
Modello
Tipo custodia Dimensioni custodia Materiale custodia Lunghezza custodia Principio di rilevamento Distanza di attivazione Tipo di uscita Configurazione di uscita Connessione
Regolazione della sensibilità
Selezione modelli
Stile dell’ Gamma Collegamento N. di ordinazione N. di ordinazione alloggiamento Sn NPN PNP
Commutazione tra Commutazione tra
contatto e interruzione contatto e interruzione
M18 Tipo quadrata 200 mm Cavo PH 18 CNB 20 NASA PH 18 CNB 20 PASA M18 Tipo quadrata 200 mm Spina PH 18 CNB 20 NAM1SA PH 18 CNB 20 PAM1SA M18 Tipo quadrata 200 mm Capicorda M12 PH 18 CNB 20 NAT1SA PH 18 CNB 20 PAT1SA
Caratteristiche generali
Distanza di attivazione
nominale (Sn) Fino a 200 mm, obiettivo di riferimento: carta di prova
R27 Kodak, bianca, riflettente al 90%,
100 x 100 mm
Massima distanza di rilevamento
Oggetto bianco 90% rifl. ≤ 200 mm Oggetto grigio 18% rifl. ≤ 200 mm Oggetto nero 6% rifl. ≤ 150 mm
Zona ciec 8 mm
Controllo di sensibilità Regolabile tramite potenzio- metro
Regolazione elettrica 210˚ Regolazione meccanica 240˚
Deriva termica ≤ 0,2%/ºC
Isteresi (H) ≤ 10%
Tensione di alimentazione (UB ) 10 ÷ 30 VCC (ripple incluso)
Ripple (Urpp ) ≤ 10%
Corrente di uscita
Continua (Ie) ≤ 100 mA Max. (I) ≤ 100 mA
(max. capacità del carico
100 nF)
Assorbimento (Io) ≤ 20 mA a UB max
≤ 40 mA a UB min
Min. corrente di attivazione (Im) ≤ 0,5 mA
Corrente di perdita (Ir ) ≤ 100 µA
Caduta di tensione (Ud) ≤ 2 Vcc @ Ie max.
Protezione elettrica Corto circuito, inversione di polarità e transitori
Sorgente luminosa InGaAIP, LED, 625 nm Tipo di luce Rossa, modulata Angolo dell'emettitore ± 3º @ metà distanza di
rilevamento
Luce ambiente ≤ 30.000 lux lampada ad escandescenza
Frequenza di attivazione ≤ 500 Hz
Caratteristiche soggette a variazioni senza preavviso (22.02.2013) 1
