SC4ED30150D19 CARLO GAVAZZI Paramètres sélectionnés FONCTION EDM TYPE Type 4 RESOLUTION Hand HAUTEUR DE PROT..

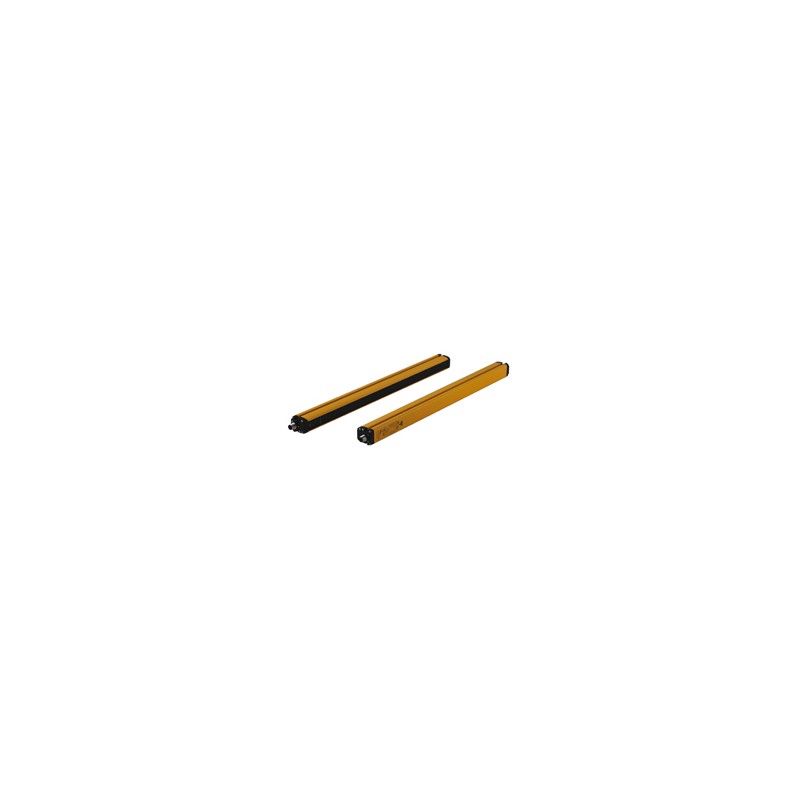

Barrière Immatérielle de Sécurité
Type SC4
Protection des Mains
• Barriere immaterielle integree pour la
protection des mains (resolution 30 mm)
• Jusqu'a 19 m de distance de fonctionnement
• Plage de hauteurs controlees de 150 a 1650 mm
• Profil compact 32 x 37mm
• EDM et Rearmement Automatique/Manuel selectionnables
• Ideal pour les Applications Industrielles, comme les :
- Machines automatiques
- Machines a Emballer et a Decouper
- Machines de l'industrie du Textile
- Machines de travail de la Ceramique et du Bois
- Lignes d'assemblage automatiques
- Tours, fraiseuses, tronconneuses.
Approbations
Code de Commande
SC 4 ED 30 300 D19
Description du Produit
Barrieres Immaterielles de Securite
Categorie
Fonction (ED signifie Contrôle Électronique du Dispositif)
Resolution (mains)
Hauteur protegee
Plage de fonctionnement
La gamme SC4 de resolution
30 mm simplifie l'installation, la connexion et l'utilisation, Simplification de l'installation, grace aux nouveaux supports de fixation tournants pour faciliter l'alignement, Simplification de la connexion,
en utilisant des connecteurs standard qui ne demandent aucune connexion entre l'emetteur et le recepteur, Simplification de l'utilisation, qui comprend un alignement guide par un affichage double à sept segments sur l'emetteur
et le recepteur, Son nouveau corps compact solide et plus fonctionnel (profil de
32x37 mm), ensemble avec l'EDM selectionnable et la fonction de redemarrage manuel/automatique, son temps de reponse ameliore
et la compatibilite totale avec l'ancienne gamme SB font des nouveaux SC4 une des meilleures gammes de rideaux lumineux de securite pour application industrielle en matière de performances,
Sélection de Modèle
Modele Description
SC4
SC4-ED-30-150-D19 Barrière immaterielle de securite Type 4 h = 150mm SC4-ED-30-300-D19 Barrière immaterielle de securite Type 4 h = 300mm SC4-ED-30-450-D19 Barrière immaterielle de securite Type 4 h = 450mm SC4-ED-30-600-D19 Barrière immaterielle de securite Type 4 h = 600mm SC4-ED-30-750-D19 Barrière immaterielle de securite Type 4 h = 750mm SC4-ED-30-900-D19 Barrière immaterielle de securite Type 4 h = 900mm SC4-ED-30-1050-D19 Barrière immaterielle de securite Type 4 h = 1050mm SC4-ED-30-1200-D19 Barrière immaterielle de securite Type 4 h = 1200mm SC4-ED-30-1350-D19 Barrière immaterielle de securite Type 4 h = 1350mm SC4-ED-30-1500-D19 Barrière immaterielle de securite Type 4 h = 1500mm SC4-ED-30-1650-D19 Barrière immaterielle de securite Type 4 h = 1650mm
Données Générales
Alimentation 24VCC ± 20% Consommation (emetteur) 2,5W max Consommation (recepteur) 4 max (sans charge) Sortie OSSD 2 PNP
Protection contre les
courts-circuits 1,4 A max
Courant de sortie 0,5A max sur chaque sortie
Tension de sortie - État ON Vdd - 1V min Tension de sortie - État OFF 0,2 V Courant de fuite < 1mA
Charge capacitive 2,2uF @ 24VCC max
Temps de reponse Se referer au tableau Hauteur contrôlee 300,,, 1650 mm Categorie de Securite Type 4
Fonctions auxiliaires Reset / Test Rearmement Man,/Auto Selectionnable, EDM Selectionnable
Protection electrique Classe I / Classe II
Connexion M12 4-pôles pour l'emetteur
M12 8-pôles pour le recepteur
Longueur de câble 50m max
1 Les specifications peuvent être soumises à des modifications sans aucun preavis, Les photos sont juste des exemples Pour les fonctions speciales et /ou une personnalisation, veuillez vous adresser à notre reseau de vente, 03/10/2014
