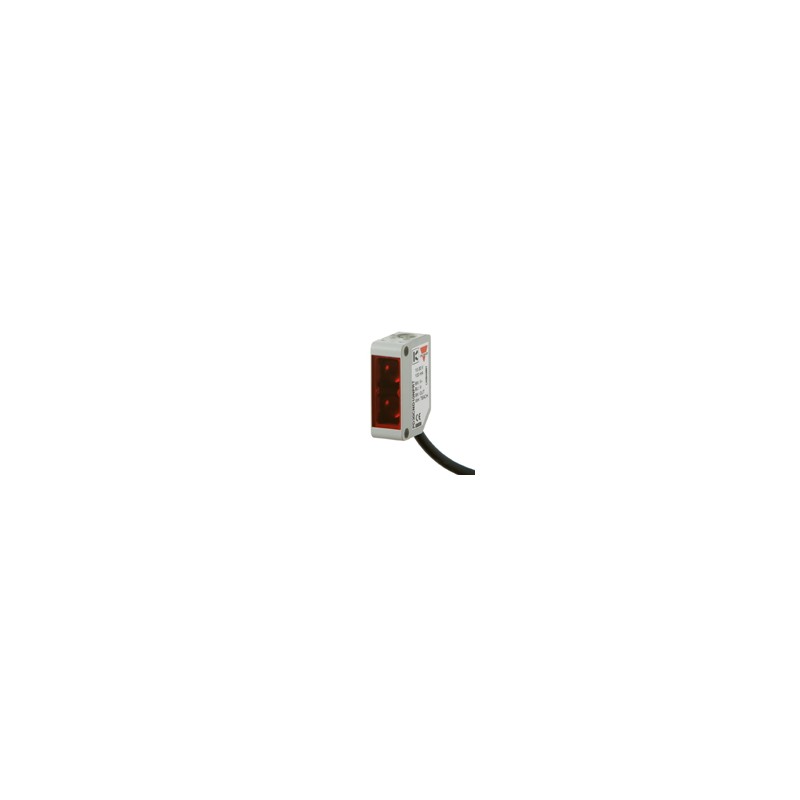

PD30CNP06PPRT CARLO GAVAZZI Paramètres sélectionnés SYSTEME Reflex Polarisée BOÎTIER rectangulaire PLAGE DE ..

Cellules photoélectriques Rétro réfléchissant, polarisé Type PD30CNP06....RT
• Portée du capteur miniaturisé
• Portée : 6 m, avec réflecteur
• Réglage de sensibilité au moyen d’une programmation d’apprentissage
• Modulé, Lumière rouge 660 nm, polarisé
• Tension d’alimentation : 10 à 30 VCC
• Sortie : 100 mA, préréglage NPN ou PNP
• Fonction commutation travail et repos programmable
• Indication LED pour sortie, stabilité et mise sous tension
• Protection : polarité inverse, court circuit et transitoires
• Versions câble et conducteur
• Excellente performance EMC
• Caractéristiques de l’apprentissage à distance
Description du produit
Référence
PD30CNP06PPM5RT
La famille des capteurs PD30CNP06 est livrée dans un boîtier PMMA/ABS com- pact renforcé de 10 x 30 x
20 mm.
Les capteurs sont utiles dans des applications où une détection de haute précision, de même qu’une taille minia- turisée, sont nécessaires.
Un boîtier compact et une LED de grande puissance pour un excellent rapport performance-dimension.
Sélection type
La fonction d’apprentissage, pour le réglage de la sensibi- lité, rend les capteurs très flexibles. Le type de sortie est préréglé (NPN ou PNP), et la fonction de commutation de sortie est programmable (NO ou NF).
Une des caractéristiques de l’apprentissage à distance permet au capteur d’être réglé par exemple depuis un PLC.
Type
Style du boîtier Taille du boîtier Matériel du boîtier Longueur du boîtier Principe de détection Distance de détection Type de sortie Configuration sortie Type de connexion
Apprentissage à distance
Boîtier Portée Connexion N° de commande N° de commande
L x H x P Sn NPN PNP
Commutation Travail/Repos Commutation Travail/Repos
10 x 30 x 20 mm 6 m Câble PD 30 CNP 06 NPRT PD 30 CNP 06 PPRT
10 x 30 x 20 mm 6 m Câble PD 30 CNP 06 NPM5RT PD 30 CNP 06 PPM5RT
NB : Réflecteurs à commander séparément
Spécifications
Distance nominale
de fonctionnement (Sn) Jusqu’à 6 m, avec réflec- teur Ø 80 mm (ER4) 4 m
sur réflecteur ER4060
Zone aveugle 100 mm
Sensibilité Réglable par apprentisage
Dérive de température ≤ 0,1%/ºC
Hystérésis (H) (course différentielle)
≤ 10%
Chute de tension (Ud ) ≤ 2,4 VCC @ 100 mA
Protection Court-circuit, polarité inverse et transitoires
Source lumière GaAlAs, LED, 660 nm
Type lumière Rouge, modulé
Angle de captage ± 2º
Lumière ambiante 10 000 lux
Point lumineux 110 mm @ 1,5 m
Fréquence de fonctionnement 1000 Hz
Tension nominale
de fonctionnement (UB ) 10 à 30 VCC (ondulation comprise)
Ondulation (Urpp ) ≤ 10%
Courant de sortie
Continu (Ie) ≤ 100 mA
Courte durée (I) ≤ 100 mA (capacité max.
de charge 100 nF)
Courant d’alimentation
sans charge (Io) ≤ 30 mA @ 24 VCC
Courant minimum
de fonctionnement (Im) 0,5 mA
Courant à l’état bloqué (Ir ) ≤ 100 µA
Temps de réponse
ARRÊT-MARCHE (tmarche) ≤ 0,5 ms
MARCHE-ARRÊT (tarrêt ) ≤ 0,5 ms
Délai de mise sous tension (tv) ≤ 300 ms
Fonction de sortie
NPN et PNP Préréglage
NO/NC fonction de commutation Réglage par bouton
Fonction d’apprentissage à distance
Apprentissage
(bouton poussoir actif) 0 à 2,5 VCC (NPN)
5 à 30 VCC (PNP) Inviolable S’il est activé pendant plus
Les spécifications peuvent être modifiées sans préavis (30.08.2010) 1
