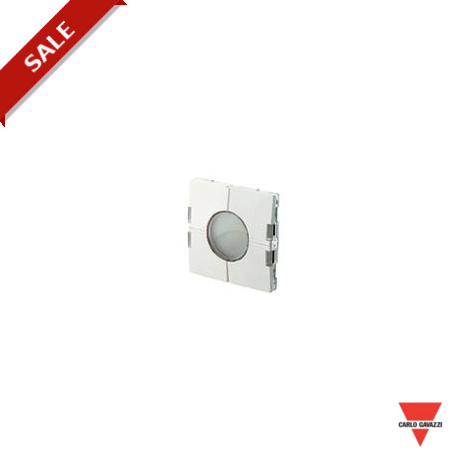

B5X-TEMDIS CARLO GAVAZZI Paramètres sélectionnés Autres TYPE Temperature display ALIMENTATION SH Controller

Contrôleur de température Eunica
B5X-TEMDIS
Contrôleur de température smart-house avec affichage
Conçu pour être monté dans les prises murales Elko, Gira et Jung
Affichage de la température ambiante actuelle Affichage de la température extérieure Activation/désactivation du chauffage et du refroidissement Température ambiante souhaitée réglée
Économie d’énergie grâce à la fonction de réglage jour-nuit Programmation de canal à l’aide de BGP-COD-BAT L’utilisation du détecteur de sol est facultative
Livré avec l’adresse préprogrammée sur E/S 2
Livré avec des caches à bouton-poussoir blancs et noirs
Indication des entrées non activées et du rétroéclairage par un voyant blanc
Possibilité de désactiver la LED blanche et le rétroéclairage blanc à l’aide d’un commutateur DIP interne
Indication des entrées activées par un voyant bleu
CARACTÉRISTIQUES GÉNÉRALES
Programmation de canal Par BGP-COD-BAT et câble spécial : GAP-TPH-CAB.
Au terme du montage, il est possible de reprogrammer l’unité. Pour ce faire, enlevez le fin cache des boutons-pous- soirs, tirez sur le dispositif de commutation et raccordez le câble au connecteur à l’arrière du dispositif de commutation.
Nombre de canaux 2 requis + 3 optionnels
Affectation de canal E/S 1 : non programmée E/S 2 : préprogrammée sur l’adresse B2
E/S 3 : non programmée
E/S 4 : non programmée
E/S 5 : non programmée Boîtier Eunica 55 x 55 mechanics Environnement
Degré de protection IP 20
Degré de pollution 3 (CEI 60664) Température de fonctionnement 0 à +50 °C
Température de stockage -20 à +70 °C
Humidité (sans condensation) 20 à 80 % Poids 33 g Dimensions
Eunica (l x h x p) 55 x 55 x 25 mm
Fil max. dans les bornes Max. 2 x 0,75 mm2
CARACTÉRISTIQUES D’ALIMENTATION
Alimentation électrique Alimenté par smart-house
Consommation (type)
Activé (voyant de guidage éteint) 1,5 mA Activé (voyant de guidage allumé) 2 mA Non activé (voyant de guidage éteint) 0,6 mA Non activé (voyant de guidage allumé) 1,1 mA
SÉLECTION DE MODÈLE
Alimentation Codification
Par bus smart-house B5X-TEMDIS
Livré avec des caches à bouton- poussoir blancs et noirs.
Cadre non inclus.
Détecteur de sol BSO-TEMDIG
non inclus.
CARACTÉRISTIQUES DES ENTRÉES
Détecteur 1 détecteur de température intégré
Plage 0 à 50 °C Précision ± 1 °C Détecteur de sol (non inclus)
Plage de température 0 à 50 °C
Longueur de câble 4 m
Le câble comprend quatre fils :
Marron Raccordez à « + » sur le contrôleur de température
Blanc Raccordez à « c » sur le contrôleur de température
Jaune Raccordez à « d » sur le contrôleur de température
Vert Raccordez à « ⊥ » sur le
contrôleur de température
Cf. schéma de câblage
Le détecteur de sol est un détecteur actif à quatre fils qui fonctionne exclusivement avec le contrôleur de température.
Les caractéristiques peuvent être modifiées sans préavis (08.06.2010) – Un produit du Groupe CARLO GAVAZZI
