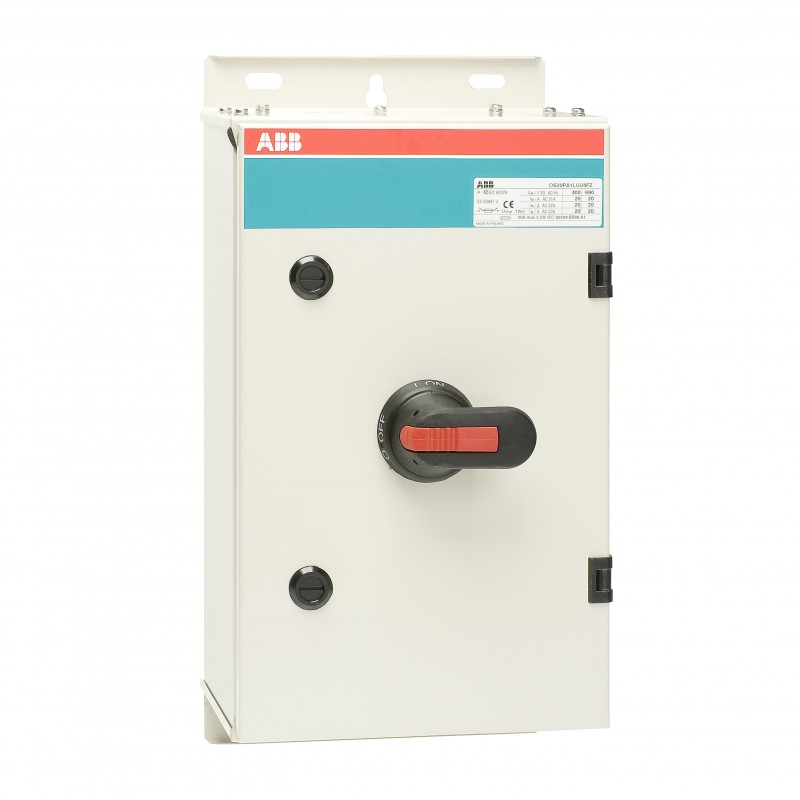

1SCA148210R1001 ABB OT90GTUU3TZ EMC interrupteur de sécurité
1SCA148210R1001
ABB
OT90GTUU3TZ EMC interrupteur de sécurité
Boîtier int. OT90GTUU3TZ de déconnecteur
OT90GTUU3TZ EMC safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | f543515d-ff46-415f-b331-20fd5770da6b Finland |
| SCIP simplifié | 6b7ce499-3ab7-4efd-9bf1-b09fac82f048 Germany |
| d506e6af-92fd-4ad2-be99-8ce7aa06d01c Denmark | |
| f8f8425e-df73-44da-aa82-5625e0c437b8 Germany | |
| fb671267-fba6-448a-98ea-35f68782b406 Czech Republic | |
| 2c9a8476-1bca-4b25-8224-473d03dea7a0 Croatia | |
| 3777e7c4-fb0f-4d0b-a792-0df3fb31a9b7 Portugal | |
| d60b0058-fdfe-4fa1-9083-4e0ec387bdca Greece | |
| e6ec7177-24c1-4d90-ac41-bd38aef689c4 Estonia | |
| f7c793de-90ab-4dda-851a-608ad60597a3 Belgium | |
| 25bb2f62-5f0d-42dd-a05d-95c6caaa328f Hungary | |
| ff17a334-8197-493c-a824-274f0a9adf7f Sweden | |
| 0a569312-82f6-42bd-b2cc-d3575985f45c Bulgaria | |
| f4a022bd-3272-467f-9956-cd649f2f1568 Italy | |
| 796d6158-8853-4f9f-9d60-e7669ea47f4b Belgium | |
| c337692e-dab2-4e4c-877d-0c47f710ecda Poland | |
| 741955cb-cf54-4796-8901-041b81f5bbf1 Poland | |
| 2c1234f0-e282-44b2-8de8-a4f8f6cb8cdb France | |
| 8877b45b-f5f3-4317-8214-2664932e2d0d Germany | |
| 83ba536f-026e-4ada-9139-9f4d6cd720ef Germany | |
| 938174e8-8b11-4d5f-898d-3e73b5116b0f Sweden | |
| 532e7e67-0cc8-4973-9cd3-c0a0b4cf8bd7 Hungary | |
| 96dffc46-793d-4648-94a9-414b487ae33c Netherlands | |
| df45af84-b823-441b-b630-c611847f1d65 France | |
| 0f3b040a-55fa-4460-9077-4d898fa71eb9 Spain | |
| 05a93a02-a08e-4799-ba07-c69e287b51e0 Germany | |
| bfbae599-a9b5-4941-83dc-89c886c98cc3 Poland | |
| c001a96b-65c2-4e33-a3da-ac7e3757f04b Norway | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340005M0007 |
| Dessins mécaniques | OTKM402518PBL.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363030 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 250 mm |
| Hauteur nette du produit | 400 mm |
| Profondeur/longueur nette du produit | 180 mm |
| Poids net du produit | 9.4 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 295 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 510 mm |
| Hauteur du niveau d’emballage 1 | 265 mm |
| Poids brut du colis niveau 1 | 10.5 kg |
| Code EAN du niveau d’emballage 1 | 6417019776019 |
| Technique | |
| Section du câble | 10 ... 70 mm² |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | Blank /Blank, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm, 40.5mm |
| Couleur | RAL7032 |
| Capacité de connexion du circuit principal | Screw Clamp 10 ... 70 mm² |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 90 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Steel sheet |
| Type de boîtier | MSC |
| Couleur de la poignée | Noir |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 1 NO, 1 NC |
| Type neutre | No Neutral Terminal |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 1 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Courant de court-circuit conditionnel nominal (Inc) | 24 kA |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 90 A |
| (500 V) 90 A | |
| (690 V) 90 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 90 A |
| (500 V) 90 A | |
| (690 V) 90 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 45 kW |
| (500 V) 55 kW | |
| (690 V) 75 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (690 V AC) 12 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 4 kA |
| Tournevis recommandé | Circuit principal Hexagon 4 |
| Fonctions spéciales | EMC |
| Normes | IEC 60947-1, -3 |
| Type de terminal | Bornes à vis |
| Couple de serrage | Circuit principal 6 N·m |
| Longueur de dénudage des fils | 20 mm |
| Technique UL/CSA | |
| Longueur de dénudage des fils | 20 mm |
| Tournevis recommandé | Circuit principal Hexagon 4 |
| Couple de serrage | Circuit principal 6 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340002D2703 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Numéro E (Finlande) | 3640400 |
