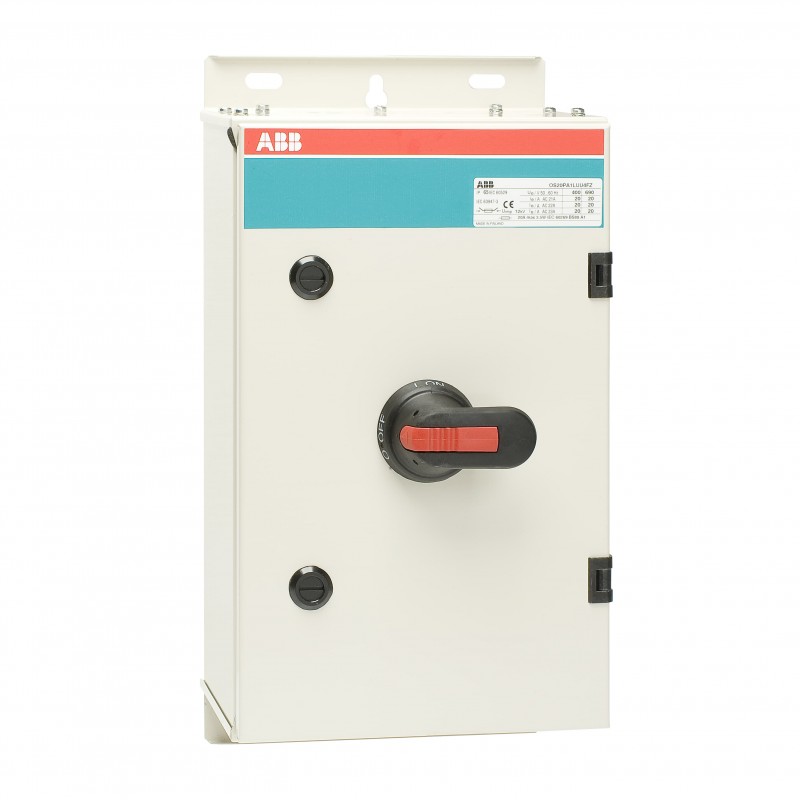

1SCA148210R1001 ABB OT90GTUU3TZ EMC interruttore di sicurezza
1SCA148210R1001
ABB
OT90GTUU3TZ EMC interruttore di sicurezza
Sezionatore OT90GTUU3TZ
OT90GTUU3TZ EMC safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | f543515d-ff46-415f-b331-20fd5770da6b Finlandia (FI) |
| SCIP semplificato | 6b7ce499-3ab7-4efd-9bf1-b09fac82f048 Germania (DE) |
| d506e6af-92fd-4ad2-be99-8ce7aa06d01c Danimarca (DK) | |
| f8f8425e-df73-44da-aa82-5625e0c437b8 Germania (DE) | |
| fb671267-fba6-448a-98ea-35f68782b406 Repubblica Ceca (CZ) | |
| 2c9a8476-1bca-4b25-8224-473d03dea7a0 Croazia (HR) | |
| 3777e7c4-fb0f-4d0b-a792-0df3fb31a9b7 Portogallo (PT) | |
| d60b0058-fdfe-4fa1-9083-4e0ec387bdca Grecia (GR) | |
| e6ec7177-24c1-4d90-ac41-bd38aef689c4 Estonia (EE) | |
| f7c793de-90ab-4dda-851a-608ad60597a3 Belgio (BE) | |
| 25bb2f62-5f0d-42dd-a05d-95c6caaa328f Ungheria (HU) | |
| ff17a334-8197-493c-a824-274f0a9adf7f Svezia (SE) | |
| 0a569312-82f6-42bd-b2cc-d3575985f45c Bulgaria (BG) | |
| f4a022bd-3272-467f-9956-cd649f2f1568 Italia (IT) | |
| 796d6158-8853-4f9f-9d60-e7669ea47f4b Belgio (BE) | |
| c337692e-dab2-4e4c-877d-0c47f710ecda Polania (PL) | |
| 741955cb-cf54-4796-8901-041b81f5bbf1 Polania (PL) | |
| 2c1234f0-e282-44b2-8de8-a4f8f6cb8cdb Francia (FR) | |
| 8877b45b-f5f3-4317-8214-2664932e2d0d Germania (DE) | |
| 83ba536f-026e-4ada-9139-9f4d6cd720ef Germania (DE) | |
| 938174e8-8b11-4d5f-898d-3e73b5116b0f Svezia (SE) | |
| 532e7e67-0cc8-4973-9cd3-c0a0b4cf8bd7 Ungheria (HU) | |
| 96dffc46-793d-4648-94a9-414b487ae33c Paesi Bassi (Olanda) (NL) | |
| df45af84-b823-441b-b630-c611847f1d65 Francia (FR) | |
| 0f3b040a-55fa-4460-9077-4d898fa71eb9 Spagna (ES) | |
| 05a93a02-a08e-4799-ba07-c69e287b51e0 Germania (DE) | |
| bfbae599-a9b5-4941-83dc-89c886c98cc3 Polania (PL) | |
| c001a96b-65c2-4e33-a3da-ac7e3757f04b Norvegia (NO) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340005M0007 |
| Disegni meccanici | OTKM402518PBL.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363030 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 250 mm |
| Altezza prodotto | 400 mm |
| Profondità prodotto | 180 mm |
| Peso netto prodotto | 9.4 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 295 mm |
| Profondità imballo livello 1 | 510 mm |
| Altezza imballo livello 1 | 265 mm |
| Peso lordo imballo livello 1 | 10.5 kg |
| EAN imballo livello 1 | 6417019776019 |
| Dati tecnici | |
| Sezione cavo | 10 ... 70 mm² |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | Blank /Blank, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm, 40.5mm |
| Colore | RAL7032 |
| Sezioni dei cavi-circuito principale | Screw Clamp 10 ... 70 mm² |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 90 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Steel sheet |
| Tipo contenitore | MSC |
| Handle Color | Nero |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 1 NO, 1 NC |
| Neutral Type | No Neutral Terminal |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 1 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Corrente nominale di cortocircuito condizionale (Inc) | 24 kA |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 90 A |
| (500 V) 90 A | |
| (690 V) 90 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 90 A |
| (500 V) 90 A | |
| (690 V) 90 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 45 kW |
| (500 V) 55 kW | |
| (690 V) 75 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V AC) 12 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 4 kA |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Funzioni speciali | EMC |
| Norme di riferimento | IEC 60947-1, -3 |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | Circuito Principale 6 N·m |
| Lunghezza di spelatura cavo | 20 mm |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | 20 mm |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Coppia di serraggio | Circuito Principale 6 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340002D2703 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3640400 |
