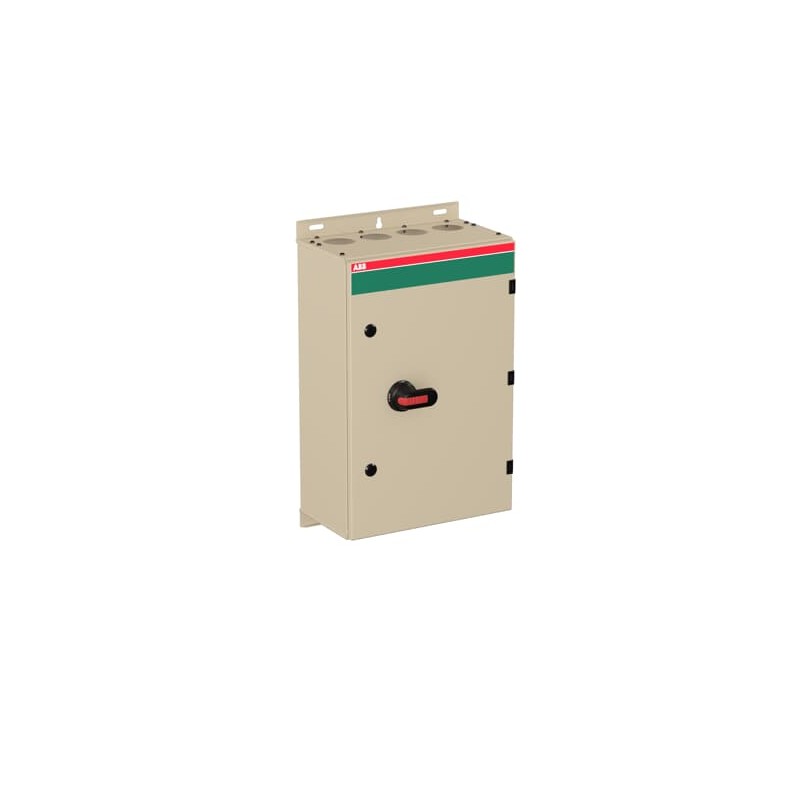

1SCA148596R1001 ABB OT160EVTRR3TZ EMC interrupteur de sécurité
1SCA148596R1001
ABB
OT160EVTRR3TZ EMC interrupteur de sécurité
Int. Sect. dans la boîte OT160EVTRR3TZ EMC
OT160EVTRR3TZ EMC safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 293fe8b3-aa6a-4881-886d-ede98f59e0d5 Finland |
| SCIP simplifié | 59c63e5f-1af2-4302-8ab7-8e01e7c90b15 Germany |
| aed4d5b7-7a00-4e16-b7c0-90d46ec80be8 Bulgaria | |
| 9283cd9c-3651-40dd-8a3f-43906e6111d3 Germany | |
| b54009a7-c55d-4724-9f56-b4abbbb2f01a Hungary | |
| b3558f81-71f9-4e1f-802b-fbc66c6ec858 Estonia | |
| 3e380656-4aae-40f1-b07c-4cf467468b36 France | |
| 56d49b4d-5fc2-48c7-8844-34d52525c296 Poland | |
| 38deb8e9-7e84-4a1b-81c6-12defdc05423 Sweden | |
| 841e4954-78d0-4d3e-a980-07b3b95bb699 Italy | |
| f60cfe76-95b9-4180-a576-9a121969d9b9 Belgium | |
| 4ca44e43-bad3-4d8c-9589-6d5d3e2f270e Poland | |
| 2d3d3219-8f09-4e12-a126-ba654398b06b Netherlands | |
| d24ee595-a2d8-485f-ace3-eb9d92e53c3c Denmark | |
| ea608fa5-63fa-49eb-ba6f-bd70322d34b7 Poland | |
| 8b00e2af-7763-4856-a0d8-cb92695287d2 Hungary | |
| 045bb21a-e226-4485-b379-db64e3758f2a Sweden | |
| 5f545198-b4bd-4995-83fb-493b8227b14c Croatia | |
| 4ee3cd20-e66c-48be-a104-7ea1bd1f1ae8 Germany | |
| ad98d804-3f8d-4c31-88e0-109c1f6b49fa Spain | |
| c12a27ec-3b9a-4a8b-a421-909de372f7b5 Norway | |
| 1412cfad-dbfb-412c-9b90-47dc7bb13a6a Belgium | |
| 1839269b-ce61-425d-ba4b-05b568322a61 Czech Republic | |
| 5f7aee13-0230-45e0-af96-a4b4808b7205 Germany | |
| ed90e720-79bf-4c19-9f18-b19cbf3720bc Germany | |
| 6d29a463-3f26-4f81-846c-c13f9aa3fd9a Greece | |
| 5d583aa6-d8f6-41b9-8e10-34eb63fb02f0 Portugal | |
| 97db1b83-db85-47cb-ae47-ea6463975f18 France | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340005M0007 |
| Dessins mécaniques | OTKM604023P4R.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 400 mm |
| Hauteur nette du produit | 600 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 19.91 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 710 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 21.6 kg |
| Code EAN du niveau d’emballage 1 | 6417019781273 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | 4xring-flange / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Couleur | RAL7032 |
| Capacité de connexion du circuit principal | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 160 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Steel sheet |
| Type de boîtier | MSC |
| Couleur de la poignée | Noir |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Type neutre | No Neutral Terminal |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Courant de court-circuit conditionnel nominal (Inc) | 40.5 kA |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 88 kW |
| (500 V) 112 kW | |
| (690 V) 144 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 30 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kA |
| Tournevis recommandé | Circuit principal M8 |
| Fonctions spéciales | EMC |
| Normes | IEC 60947-1, -3 |
| Type de terminal | Bolt |
| Couple de serrage | Circuit principal 6 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M8 |
| Couple de serrage | Circuit principal 6 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340002D2703 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Numéro E (Finlande) | 3638798 |
| Numéro E (Norvège) | 1429435 |
| Numéro E (Suède) | 3134563 |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Oui |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 160 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 160 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 8 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 88 kW |
| Puissance de commutation à 400 V (EF009166) | 88 kW |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 1 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 2 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
