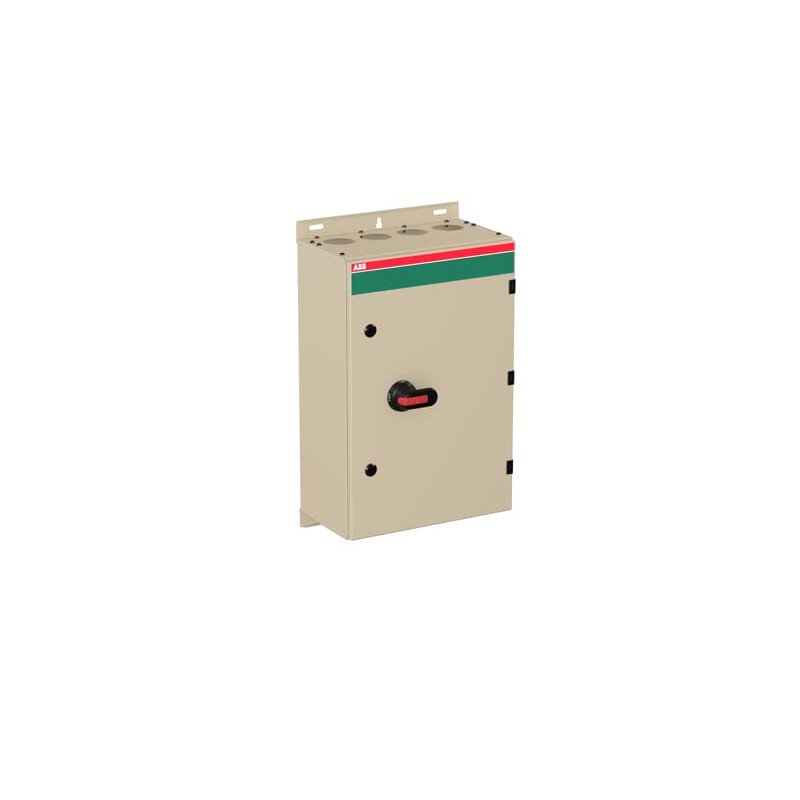

1SCA148596R1001 ABB OT160EVTRR3TZ EMC interruttore di sicurezza
1SCA148596R1001
ABB
OT160EVTRR3TZ EMC interruttore di sicurezza
Int. Sez. nella scatola OT160EVTRR3TZ EMC
OT160EVTRR3TZ EMC safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 293fe8b3-aa6a-4881-886d-ede98f59e0d5 Finlandia (FI) |
| SCIP semplificato | 59c63e5f-1af2-4302-8ab7-8e01e7c90b15 Germania (DE) |
| aed4d5b7-7a00-4e16-b7c0-90d46ec80be8 Bulgaria (BG) | |
| 9283cd9c-3651-40dd-8a3f-43906e6111d3 Germania (DE) | |
| b54009a7-c55d-4724-9f56-b4abbbb2f01a Ungheria (HU) | |
| b3558f81-71f9-4e1f-802b-fbc66c6ec858 Estonia (EE) | |
| 3e380656-4aae-40f1-b07c-4cf467468b36 Francia (FR) | |
| 56d49b4d-5fc2-48c7-8844-34d52525c296 Polania (PL) | |
| 38deb8e9-7e84-4a1b-81c6-12defdc05423 Svezia (SE) | |
| 841e4954-78d0-4d3e-a980-07b3b95bb699 Italia (IT) | |
| f60cfe76-95b9-4180-a576-9a121969d9b9 Belgio (BE) | |
| 4ca44e43-bad3-4d8c-9589-6d5d3e2f270e Polania (PL) | |
| 2d3d3219-8f09-4e12-a126-ba654398b06b Paesi Bassi (Olanda) (NL) | |
| d24ee595-a2d8-485f-ace3-eb9d92e53c3c Danimarca (DK) | |
| ea608fa5-63fa-49eb-ba6f-bd70322d34b7 Polania (PL) | |
| 8b00e2af-7763-4856-a0d8-cb92695287d2 Ungheria (HU) | |
| 045bb21a-e226-4485-b379-db64e3758f2a Svezia (SE) | |
| 5f545198-b4bd-4995-83fb-493b8227b14c Croazia (HR) | |
| 4ee3cd20-e66c-48be-a104-7ea1bd1f1ae8 Germania (DE) | |
| ad98d804-3f8d-4c31-88e0-109c1f6b49fa Spagna (ES) | |
| c12a27ec-3b9a-4a8b-a421-909de372f7b5 Norvegia (NO) | |
| 1412cfad-dbfb-412c-9b90-47dc7bb13a6a Belgio (BE) | |
| 1839269b-ce61-425d-ba4b-05b568322a61 Repubblica Ceca (CZ) | |
| 5f7aee13-0230-45e0-af96-a4b4808b7205 Germania (DE) | |
| ed90e720-79bf-4c19-9f18-b19cbf3720bc Germania (DE) | |
| 6d29a463-3f26-4f81-846c-c13f9aa3fd9a Grecia (GR) | |
| 5d583aa6-d8f6-41b9-8e10-34eb63fb02f0 Portogallo (PT) | |
| 97db1b83-db85-47cb-ae47-ea6463975f18 Francia (FR) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340005M0007 |
| Disegni meccanici | OTKM604023P4R.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 400 mm |
| Altezza prodotto | 600 mm |
| Profondità prodotto | 230 mm |
| Peso netto prodotto | 19.91 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 415 mm |
| Profondità imballo livello 1 | 710 mm |
| Altezza imballo livello 1 | 325 mm |
| Peso lordo imballo livello 1 | 21.6 kg |
| EAN imballo livello 1 | 6417019781273 |
| Dati tecnici | |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | 4xring-flange / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Colore | RAL7032 |
| Sezioni dei cavi-circuito principale | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 160 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Steel sheet |
| Tipo contenitore | MSC |
| Handle Color | Nero |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Neutral Type | No Neutral Terminal |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Corrente nominale di cortocircuito condizionale (Inc) | 40.5 kA |
| Tensione nominale di isolamento (Ui) | 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 160 A |
| (500 V) 160 A | |
| (690 V) 160 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 88 kW |
| (500 V) 112 kW | |
| (690 V) 144 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Cacciavite raccomandato | Circuito Principale M8 |
| Funzioni speciali | EMC |
| Norme di riferimento | IEC 60947-1, -3 |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | Circuito Principale 6 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M8 |
| Coppia di serraggio | Circuito Principale 6 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340002D2703 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3638798 |
| E-Number (Norway) | 1429435 |
| E-Number (Sweden) | 3134563 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 160 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 160 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 88 kW |
| potenza di interruzione a 400 V (EF009166) | 88 kW |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 2 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
