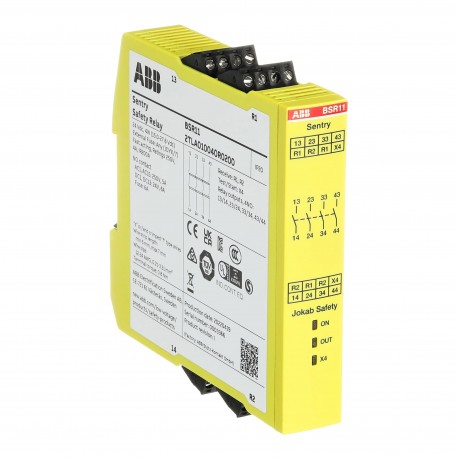

2TLA010040R0200 ABB De sécurité/Extension de relais de Sentinelle BSR11 24VDC 4 N ° Pas de Temps de Retard
2TLA010040R0200
ABB
De sécurité/Extension de relais de Sentinelle BSR11 24VDC - 4 N ° - Pas de Temps de Retard
Sentinelle BSR11 24VDC
Sentry BSR11 Safety relay
Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
Relais de sécurité
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Related products
▲Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| EAN | 7350024483260 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85364900 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2TLC010037L0201 |
| Instructions et manuels | 2TLC010061M0201 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Diagramme des dimensions | 2TLC010001U0201 |
| Schéma de câblage | 2TLC010005T0001 |
| Données EPLAN | 9AAC188683_EPLAN |
| Vidéo marketing | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Dimensions | |
| Largeur nette du produit | 22.5 mm |
| Hauteur nette du produit | 120 mm |
| Profondeur/longueur nette du produit | 120 mm |
| Poids net du produit | 0.19 kg |
| Technique | |
| Fonction | Expansion relay - No monitoring of two channel fault |
| Sous-fonction | Start/test input |
| Type de relais temporisé | No Time Delay |
| Tension d'alimentation de commande nominale (Us) | 24 V DC |
| Courant de fonctionnement nominal AC-15 (Ie) | 5 A |
| Courant de fonctionnement nominal DC-13 (Ie) | 6 A |
| Degré de protection | IP20 |
| Capacité de connexion | Crimped Pin 1x0.2...3.3 mm² |
| Crimped Pin 2x0.2...1.5 mm² | |
| Flexible with Ferrule 1x0.2...3.3 mm² | |
| Flexible with Ferrule 2x0.2...1.5 mm² | |
| Solid 1x0.2...3.3 mm² | |
| Solid 2x0.2...1.5 mm² | |
| Couple de serrage | 0.7 N·m |
| Longueur de dénudage des fils | 6.5 mm |
| Tournevis recommandé | M3.5 |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Normes | IS0 13849 |
| Technique UL/CSA | |
| Capacité de connexion UL/CSA | Crimped Pin 1x 24-12 AWG |
| Crimped Pin 2x 24-16 AWG | |
| Flexible with Ferrule 1x 24-12 AWG | |
| Flexible with Ferrule 2x 24-16 AWG | |
| Solid 1x 24-12 AWG | |
| Solid 2x 24-16 AWG | |
| Environnemental | |
| Température de l'air ambiant | Operation -25 ... +55 °C |
| Storage -40 ... +70 °C | |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2022-006480 |
| Informations RoHS | 2CMT2022-006499 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | ae2df760-066e-4b46-a583-7621f7e893a5 Germany |
| SCIP simplifié | 043d73a4-290d-4b22-b31c-73cac8f9af37 Finland |
| 0e720121-53ad-4c16-88be-ae620eae80e3 Germany | |
| 120afa8b-4ba5-41c8-88be-901bd925649a Netherlands | |
| 13cdadfb-3d44-4bd9-80e8-ce1359946a5c Belgium | |
| 44a88a0c-8fca-4c10-a56e-c9ada23fd4dd Czech Republic | |
| 4c69cd55-b214-4645-8089-71ae29030264 Italy | |
| 4cf6e8e4-90c5-480e-a8f3-7ffd32f6ebc2 France | |
| 5d5b4824-36d9-4d2a-b392-3adc5e0180a4 France | |
| 60ed61d4-817e-462a-9d12-ee0f3f828205 Poland | |
| 689ba42e-1970-49b3-825a-4f99d64a7ecb Sweden | |
| 6a3c9c8f-7ddb-4c9f-93cf-7437f4760281 Belgium | |
| 730514bd-e277-421e-9f6f-cd634030f189 Denmark | |
| 7f59716f-61c5-4610-8813-48fa3621818b Poland | |
| 8b58cf2d-a9b9-4973-af05-88d10dcb9f85 Estonia | |
| 96e9aaba-d4ea-47f8-85a0-9f41a8ee2c38 Hungary | |
| 99728ce6-e3f7-4e2d-8644-4ae3d1452da8 Spain | |
| 9c39433b-7964-4179-8b4a-ce30e4516862 Greece | |
| a28da7ed-8e45-43e9-8891-11ae3152c4fd Sweden | |
| b3e1ae00-c3c1-4a53-bc96-24056041894e Poland | |
| b87c5d65-bcae-4c1d-b4c2-ac6631f91375 Germany | |
| c9707fba-2e03-4065-8586-aa15649ecd93 Norway | |
| cd0d4436-0efc-4ec1-9701-d9bce919a9f0 Portugal | |
| d50e8037-d1c6-40ab-bc6a-a3d1da723aac Hungary | |
| e95335aa-9aae-4fd5-9cd2-d408f99b1b26 Bulgaria | |
| ebba5cc8-080a-4a3a-be64-b7344c53f787 Croatia | |
| f6517618-07cb-4127-997c-20887853dc5c Germany | |
| fade2586-8880-466b-a32f-84a8ba9c1b93 Germany | |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006522 |
| Certificats et déclarations | |
| Certificat CQC | CQC2017010303977544 |
| Certificat cUL | 2TLC010006D0201 |
| Certificat cULus | 2TLC010007D0201 |
| Déclaration de conformité - CCC | 2020980303000244 |
| Déclaration de conformité - CE | 2TLC010010D0201 |
| Déclaration de conformité - UKCA | 2TLC010190D0201 |
| Certificat KC | 2TLC010048D0201 |
| Certificat TÜV | 2TLC010008D0201 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 125 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 31 mm |
| Hauteur du niveau d’emballage 1 | 129 mm |
| Poids brut du colis niveau 1 | 0.251 kg |
| Code EAN du niveau d’emballage 1 | 7350024483260 |
| Nombre d’unités au niveau d’emballage 2 | 36 pièce |
| Largeur du niveau d’emballage 2 | 280 mm |
| Profondeur/Longueur du niveau d’emballage 2 | 395 mm |
| Hauteur du niveau d’emballage 2 | 210 mm |
| Poids brut du colis de niveau 2 | 9.3 kg |
| Classifications et normes externes | |
| Code de classification des objets | K |
| ETIM 7 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 8 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 9 | EC001449 - Device for monitoring of safety-related circuits |
| eClass | V11.0 : 27371819 |
| UNSPSC | 39122331 |
| Numéro E (Finlande) | 2712520 |
| Numéro E (Suède) | 3860817 |
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Appareil d'extension |
| Adapté à la surveillance de commutateurs de position (EF007270) | Oui |
| Adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) | Oui |
| Adapté à la surveillance de vannes (EF007272) | Oui |
| Adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) | Non |
| Adapté à la surveillance de capteurs tactiles (EF007271) | Non |
| Adapté à la surveillance de commutateurs magnétiques (EF007266) | Oui |
| Adapté à la surveillance de commutateurs de proximité (EF007267) | Oui |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Montage possible sur barres profilées (EF003972) | Oui |
| Avec pinces amovibles (EF003340) | Oui |
| Évaluation des entrées (EF008245) | À un et deux canaux |
| Avec entrée de démarrage (EF003342) | Oui |
| Avec fonction silence (EF004057) | Non |
| Avec boucle de retour (EF003343) | Oui |
| Retardement du déclenchement (EF001129) | 20 s |
| Nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) | 4 |
| Nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) | 0 |
| Nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) | 0 |
| Nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) | 0 |
| Nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) | 0 |
| Nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) | 0 |
| Type de sécurité selon IEC 61496-1 (EF004105) | Sans |
| Catégorie d'arrêt selon IEC 60204 (EF007498) | 0 |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Niveau e |
| SIL conformément à IEC 61508 (EF009889) | 3 |
| Avec homologation BG BIA (EF004145) | Non |
| Avec homologation selon UL (EF001783) | Oui |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 120 mm |
| Profondeur (EF000049) | 120 mm |
