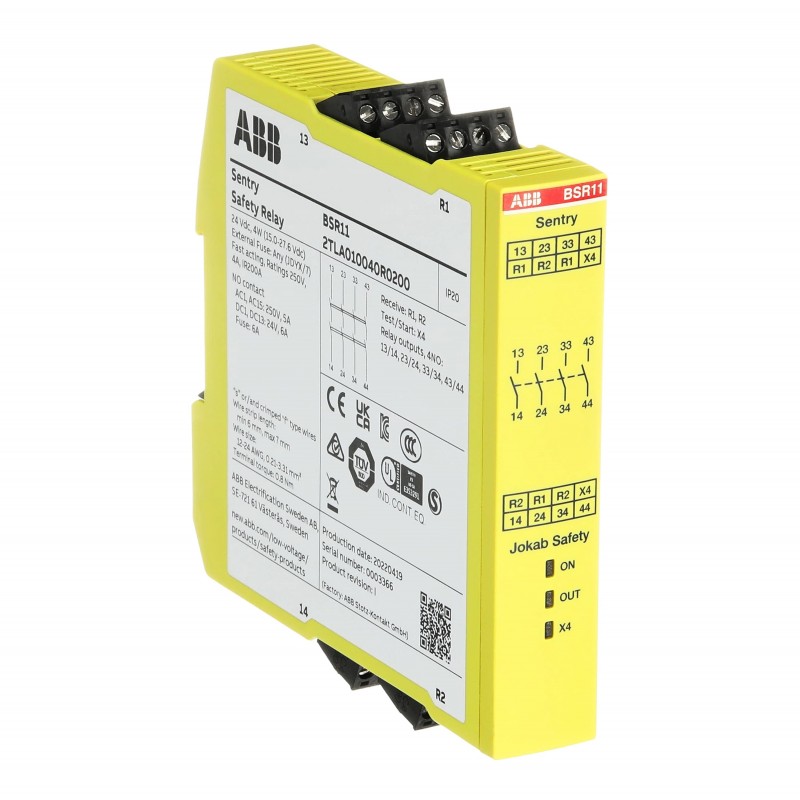

2TLA010040R0200 ABB Sentry BSR11 24VDC
2TLA010040R0200
ABB
Sentry BSR11 24VDC
Sentry BSR11 Safety relay
Relés > Dispositivo de vigilancia de circuitos de seguridad
Reles de seguridad
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 7350024483260 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2TLC010037L0201 |
| Instrucciones y manuales | 2TLC010061M0201 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Diagrama de dimensiones | 2TLC010001U0201 |
| Diagrama de cableado | 2TLC010005T0001 |
| Datos de EPLAN | 9AAC188683_EPLAN |
| Vídeo de marketing | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 120 mm |
| Largo del product | 120 mm |
| Peso del product | 0.19 kg |
| Técnica | |
| Función | Expansion relay - No monitoring of two channel fault |
| Subfunción | Start/test input |
| Tipo de relé temporizador | Sin demora |
| Tensión nominal de alimentación de control (Us) | 24 V DC |
| Corriente nominal de funcionamiento AC-15 (Ie) | 5 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | 6 A |
| Grado de protección | IP20 |
| Capacidad de conexión | Pasador engarzado 1x0.2...3.3 mm² |
| Pasador engarzado 2x0.2...1.5 mm² | |
| Flexible con férula 1x0.2...3.3 mm² | |
| Flexible con férula 2x0.2...1.5 mm² | |
| Sólido 1x0.2...3.3 mm² | |
| Sólido 2x0.2...1.5 mm² | |
| Par de apriete | 0.7 N·m |
| Longitud de pelado del cable | 6.5 mm |
| Destornillador recomendado | M3.5 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | IS0 13849 |
| Técnica UL/CSA | |
| Capacidad de conexión UL/CSA | Pasador engarzado 1x 24-12 AWG |
| Pasador engarzado 2x 24-16 AWG | |
| Flexible con férula 1x 24-12 AWG | |
| Flexible con férula 2x 24-16 AWG | |
| Sólido 1x 24-12 AWG | |
| Sólido 2x 24-16 AWG | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +55 °C |
| Almacenamiento -40 ... +70 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2022-006480 |
| Información sobre RoHS | 2CMT2022-006499 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | ae2df760-066e-4b46-a583-7621f7e893a5 Germany |
| SCIP simplificado | 043d73a4-290d-4b22-b31c-73cac8f9af37 Finland |
| 0e720121-53ad-4c16-88be-ae620eae80e3 Germany | |
| 120afa8b-4ba5-41c8-88be-901bd925649a Netherlands | |
| 13cdadfb-3d44-4bd9-80e8-ce1359946a5c Belgium | |
| 44a88a0c-8fca-4c10-a56e-c9ada23fd4dd Czech Republic | |
| 4c69cd55-b214-4645-8089-71ae29030264 Italy | |
| 4cf6e8e4-90c5-480e-a8f3-7ffd32f6ebc2 France | |
| 5d5b4824-36d9-4d2a-b392-3adc5e0180a4 France | |
| 60ed61d4-817e-462a-9d12-ee0f3f828205 Poland | |
| 689ba42e-1970-49b3-825a-4f99d64a7ecb Sweden | |
| 6a3c9c8f-7ddb-4c9f-93cf-7437f4760281 Belgium | |
| 730514bd-e277-421e-9f6f-cd634030f189 Denmark | |
| 7f59716f-61c5-4610-8813-48fa3621818b Poland | |
| 8b58cf2d-a9b9-4973-af05-88d10dcb9f85 Estonia | |
| 96e9aaba-d4ea-47f8-85a0-9f41a8ee2c38 Hungary | |
| 99728ce6-e3f7-4e2d-8644-4ae3d1452da8 Spain | |
| 9c39433b-7964-4179-8b4a-ce30e4516862 Greece | |
| a28da7ed-8e45-43e9-8891-11ae3152c4fd Sweden | |
| b3e1ae00-c3c1-4a53-bc96-24056041894e Poland | |
| b87c5d65-bcae-4c1d-b4c2-ac6631f91375 Germany | |
| c9707fba-2e03-4065-8586-aa15649ecd93 Norway | |
| cd0d4436-0efc-4ec1-9701-d9bce919a9f0 Portugal | |
| d50e8037-d1c6-40ab-bc6a-a3d1da723aac Hungary | |
| e95335aa-9aae-4fd5-9cd2-d408f99b1b26 Bulgaria | |
| ebba5cc8-080a-4a3a-be64-b7344c53f787 Croatia | |
| f6517618-07cb-4127-997c-20887853dc5c Germany | |
| fade2586-8880-466b-a32f-84a8ba9c1b93 Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006522 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2017010303977544 |
| Certificado cUL | 2TLC010006D0201 |
| Certificado cULus | 2TLC010007D0201 |
| Declaración de conformidad - CCC | 2020980303000244 |
| Declaración de conformidad - CE | 2TLC010010D0201 |
| Declaración de conformidad - UKCA | 2TLC010190D0201 |
| Certificado KC | 2TLC010048D0201 |
| Certificado TÜV | 2TLC010008D0201 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 125 mm |
| Embalaje Nivel 1 Largo | 31 mm |
| Embalaje Nivel 1 Alto | 129 mm |
| Embalaje Nivel 1 Peso | 0.251 kg |
| Embalaje Nivel 1 EAN | 7350024483260 |
| Embalaje Nivel 2 Unidades | 36 pieza |
| Embalaje Nivel 2 Ancho | 280 mm |
| Embalaje Nivel 2 Largo | 395 mm |
| Embalaje Nivel 2 Alto | 210 mm |
| Embalaje Nivel 2 Peso | 9.3 kg |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 8 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 9 | EC001449 - Device for monitoring of safety-related circuits |
| Clase electrónica | V11.0 : 27371819 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712520 |
| Número E (Suecia) | 3860817 |
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo de expansión |
| Apto para la supervisión de interruptores de posición (EF007270) | Sí |
| Apto para la supervisión de circuitos de parada de emergencia (EF007268) | Sí |
| Apto para la supervisión de válvulas (EF007272) | Sí |
| Apto para el control de dispositivos de protección optoelectrónicos (EF007269) | No |
| Apto para la supervisión de sensores táctiles (EF007271) | No |
| Apto para la supervisión de interruptores magnéticos (EF007266) | Sí |
| Apto para la supervisión de interruptores de proximidad (EF007267) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Montaje en carril posible (EF003972) | Sí |
| Con abrazaderas extraíbles (EF003340) | Sí |
| Evaluación de las entradas (EF008245) | Uno y dos canales |
| Con entrada de inicio (EF003342) | Sí |
| Con función de silenciamiento (EF004057) | No |
| Con circuito de realimentación (EF003343) | Sí |
| Retardo de liberación (EF001129) | 20 s |
| Número de salidas, de seguridad, instantáneas, basadas en contactos (EF003344) | 4 |
| Número de salidas, de seguridad, retardadas, basadas en contactos (EF003345) | 0 |
| Número de salidas, relacionadas con la seguridad, instantáneas, semiconductores (EF003346) | 0 |
| Número de salidas, relacionadas con la seguridad, retardadas, semiconductores (EF003347) | 0 |
| Número de salidas, función de señalización, instantánea, basada en contactos (EF003348) | 0 |
| Número de salidas, función de señalización, retardado, basado en contacto (EF003349) | 0 |
| Número de salidas, función de señalización, instantánea, semiconductores (EF003350) | 0 |
| Número de salidas, función de señalización, retardado, semiconductores (EF003351) | 0 |
| Tipo de seguridad según IEC 61496-1 (EF004105) | Ninguno |
| Categoría de parada según IEC 60204 (EF007498) | 0 |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Nivel e |
| SIL según IEC 61508 (EF009889) | 3 |
| Con aprobación para BG BIA (EF004145) | No |
| Con aprobación según UL (EF001783) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 120 mm |
| Profundidad (EF000049) | 120 mm |
