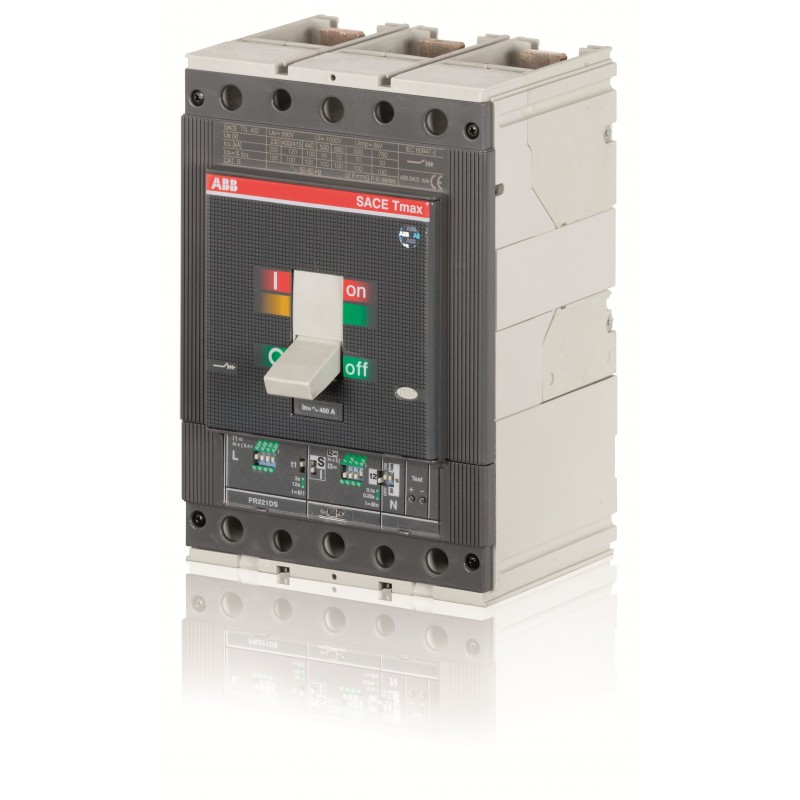

1SDA054366R1 ABB C.BREAKER TMAX T5L 400 FIXE À TROIS PÔLES AVEC TERMINAUX AVANT ET SORTIE À L’ÉTAT SOLIDE DA..
1SDA054366R1
ABB
C.BREAKER TMAX T5L 400 FIXE À TROIS PÔLES AVEC TERMINAUX AVANT ET SORTIE À L’ÉTAT SOLIDE DANS AC PR221DS-I R 320
Boîtier moulé "Isomax-Tmax"
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
En savoir plus
▲b'
Informations générales
Type de produit étendu :
T5L 400 PR221DS-I In=320 3p F F
ID produit:
1SDA054366R1
Ean:
8015644554644
Description du catalogue:
T5L 400 PR221DS-I In=320 3p F F
Longue description:
C.BREAKER TMAX T5L 400 FIXE À TROIS PÔLES AVEC TERMINAUX AVANT ET SORTIE À L’ÉTAT SOLIDE DANS AC PR221DS-I R 320
classement
E-Number (Finlande):
3655536
Ean:
8015644554644
Quantité minimale de commande :
1 pièce
Numéro de tarif douanier:
85362090
taille
Largeur nette du produit :
140 mm
Hauteur nette du produit :
205 mm
Profondeur nette du produit / Longueur:
103,5 mm
Poids net du produit :
5,1 kg
Informations sur les conteneurs
Paquet niveau 1 Unités:
1 pièce
Largeur du paquet niveau 1 :
248 mm
Package Niveau 1 Hauteur:
240 mm
Package Niveau 1 Profondeur / Longueur:
285 mm
Forfait Niveau 1 Poids brut:
5,1 kg
Forfait Niveau 1 EAN:
8015644554644
Informations complémentaires
Durabilité électrique :
Cycle 7000
60 cycles par heure
Durabilité mécanique :
Cycle de 20000
120 cycles par heure
Nombre de Polonais:
3
Perte de puissance :
aux conditions d’exploitation nominales par pôle 10,6 W
Type principal du produit :
SACE Tmax T
Nom du produit:
Disjoncteur de circuit de cas moulé
Type de produit:
Cb
Courant évalué (IN):
Circuit principal 320 A
Puissance de résister à l’impulsion nominale (Ulutin):
8 kV
Tension d’isolation nominale (UJe):
1000 V
Tension opérationnelle nominale :
690 V AC
Capacité nominale de rupture de court-circuit de service (ICs):
(220 V AC) 200 kA
(230 V AC) 200 kA
(380 V AC) 120 kA
(400 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(690 V AC) 70 kA
Évalué Short-time Withstand Current (ICw):
pour 1 s 5 kA
Capacité de rupture de court-circuit ultime nominale (ICu):
(220 V AC) 200 kA
(230 V AC) 200 kA
(380 V AC) 120 kA
(400 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(690 V AC) 70 kA
(250 V DC) 2 Polonais en Série 100 kA
(500 V DC) 2 Polonais en Série 70 kA
(750 V DC) 3 Polonais en Série 50 kA
Évalué courant ininterrompu (IU):
400 A
libérer:
PR221DS-I
Type de version:
El
Niveau de performance du court-circuit :
l
Normes:
Cei
Sous-type:
T5 (en)
Convient à:
T5 (en)
Convient à la classe de produits :
Disjoncteurs de circuit de cas moulés
Type de connexion terminale :
Disjoncteurs fixes
devant
Test Voltage Max (Utest):
3500 V
Testez la tension à la fréquence industrielle pendant 1 minute :
3500 V
Version:
F
Certificats et déclarations (numéro de document)
Fiche de données, Informations techniques:\n1SDC210004D0203
Déclaration de conformité - CE:\n1SDL000165R0005
Informations environnementales:\n1SDL000143R0
Instructions et manuels:\n1SDH000437R0001
Instructions et manuels (partie 2) :\nITSCE-RH0100001
Informations RoHS:\n1SDL000200R0001
Classifications
ETIM 4:
EC000228 - Disjoncteur de puissance pour trafo/générateur/prot d’installation.
ETIM 5:
EC000228 - Disjoncteur de puissance pour trafo/générateur/prot d’installation.
ETIM 6:
EC000228 - Disjoncteur de puissance pour trafo/générateur/prot d’installation.
ETIM 7:
EC000228 - Disjoncteur électrique pour la protection trafo/générateur/installation
Code de classification des objets :
Q
UNSPSC:
39121100
Catégorie WEEE:
5. Petit équipement (pas de dimension externe supérieure à 50 cm)
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG MOLDED CASE ISOMAX-TMAX EN.pdf | 25 Mbytes |
|
