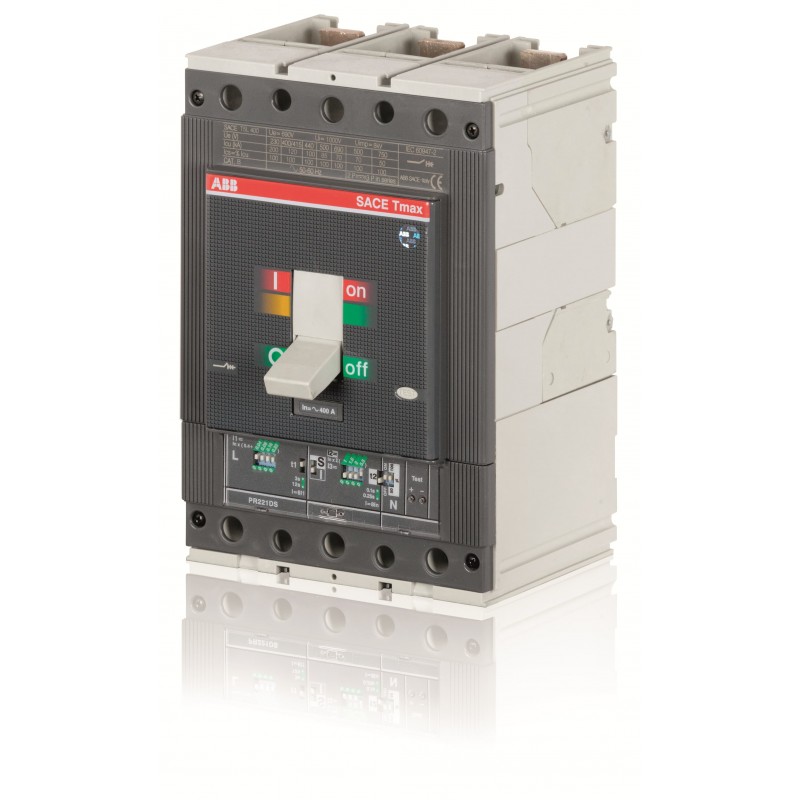

1SDA054366R1 ABB C.BREAKER TMAX T5L 400 FEST DREI-POLIG MIT FRONT TERMINALS UND SOLID-STATE RELEASE IN AC PR.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA054366R1 ABB C.BREAKER TMAX T5L 400 FEST DREI-POLIG MIT FRONT TERMINALS UND SOLID-STATE RELEASE IN AC PR..

1SDA054366R1

ABB

C.BREAKER TMAX T5L 400 FEST DREI-POLIG MIT FRONT TERMINALS UND SOLID-STATE RELEASE IN AC PR221DS-I R 320

T5L 400 PR221DS-I In=320 3p F F Kompakter Leistungsschalter Tmax T5 mit vorderseit. Anschlüssen

Mehr Infos


Geformte Fall " Isomax - Tmax "

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL


Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIP3e69a446-f0b8-40cb-a166-5be11865ec53 China (CN)
Umgebungsbedingungen
Umweltinformationen1SDL000143R0
9AKK108467A6707
Bestelldaten
E-Nummer (Finnland)3655536
EAN8015644554644
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)140 mm
Höhe (Netto-Abmessung)205 mm
Tiefe (Netto-Abmessung)103.5 mm
Nettogewicht5.1 kg
Verpackungsinformationen
Menge Verpackungseinheit 11 Stück
Breite Verpackungseinheit 1248 mm
Höhe Verpackungseinheit 1240 mm
Länge Verpackungseinheit 1285 mm
Bruttogewicht Verpackungseinheit 15.1 kg
EAN Verpackungseinheit 18015644554644
Weitere Informationen
BaureiheSACE Tmax T
ProduktnameKompaktleistungsschalter
ProdukttypCB (Komplettgerät Schalteinheit + Schutzauslöser)
Geeignet fürT5
Geeignet für ProduktklasseKompaktleistungsschalter
VersionF
Technische Daten
Elektrische Belastbarkeit7000 Zyklen
60 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
120 Schaltspiele/Std
Anzahl Pole3P
Verlustleistungbei Bemessungsbedingungen pro Pol 10.6 W
Bemessungsstrom (In)320 A
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 200 kA
(230 V AC) 200 kA
(380 V AC) 120 kA
(400 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(690 V AC) 70 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 5 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(220 V AC) 200 kA
(230 V AC) 200 kA
(380 V AC) 120 kA
(400 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(690 V AC) 70 kA
Bemessungsdauerstrom (Iu)400 A
AuslöserPR221DS-I
AuslösertypEL
KurzschlussfestigkeitL
NormenIEC
ProduktvarianteT5
Klemmenanschlussartfester Leistungsschalter
vorderseitig
Maximale Testspannung (Utest)3500 V
Testspannung für 1 Minute bei industrieller Frequenz3500 V
Zertifikate und Deklarationen
Datenblatt, technische Information9AKK107991A5458
Konformitätserklärung - CE9AKK106713A5539
Montage- und Betriebsanleitung1SDH000437R0001
Montage- und Betriebsanleitung Teil 2ITSCE-RH0100001
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39121100
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409
