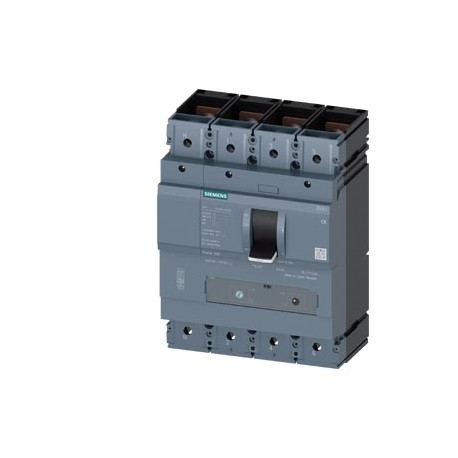

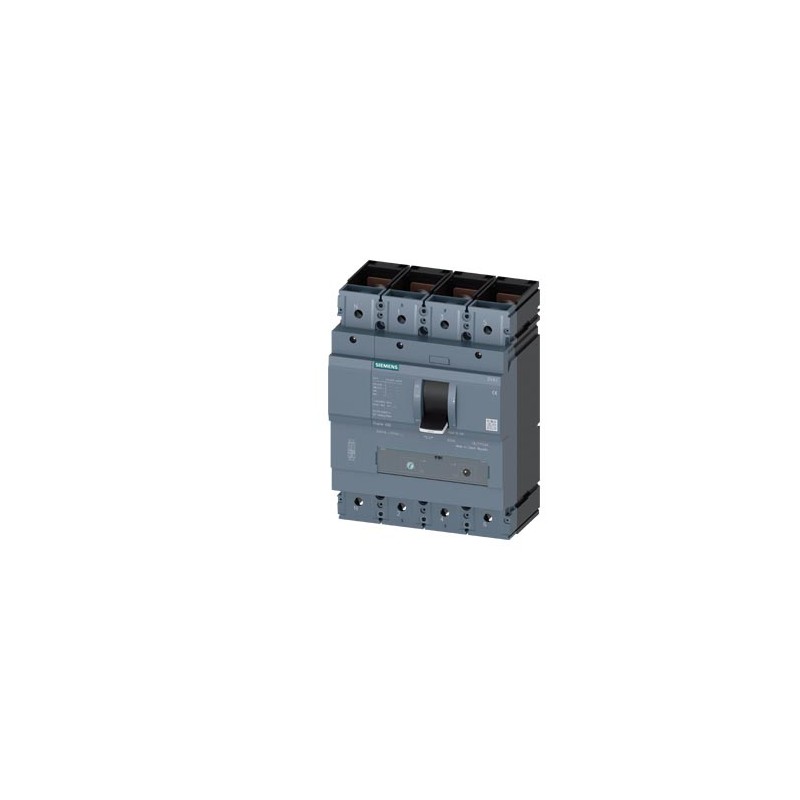

3VA1450-4EF42-0AA0 SIEMENS SENTRON. Interruptor automático 3VA1 IEC Frame 630 clase de poder de corte S Icu .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3VA1450-4EF42-0AA0 SIEMENS SENTRON. Interruptor automático 3VA1 IEC Frame 630 clase de poder de corte S Icu ..

3VA1450-4EF42-0AA0

SIEMENS

SENTRON, Interruptor automático 3VA1 IEC Frame 630 clase de poder de corte S Icu=36 kA a 415 V de 4 polos, protección de distribuciones TM240, ATAM, In=500 A protección contra sobrecarga Ir=350 A...500 A protección contra cortocircuitos Ii=5...10 x In neutro no protegido conexión plana por tornillo Fabricado bajo pedido sin posibilidad de devolución o cancelación.

Más detalles


DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Interruptores Automáticos Caja Moldeada 3VA SENTRON

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $3,211.15
Precio unitario: $3,211.15
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


ETIM: EC000228 - Interruptor para protección de transformadores, generadores y sistemas

Valor Unidad
Intensidad nominal permanente Iu (EF001389) 500.0A
Tensión nominal (EF003977) ['690', '690']V
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 36.0kA
Ajuste actual de liberación de sobrecarga (EF002336) ['350', '500']A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) ['-', '-']A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) ['2500', '5000']A
Protección de fallo a tierra integrada (EF007296) false
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Adecuado para montaje en carril DIN (EF007250) true
Montaje en rail DIN opcional (EF008904) true
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) -
Con liberación de subtensión (EF007518) -
Número de polos (EF001391) 4
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Ejecución del elemento accionador (EF006976) Palanca de balancín
Aparato completo con dispositivo de protección (EF008906) true
Accionamiento motorizado integrado (EF006697) false
Accionamiento motorizado opcional (EF007386) true
Clase de protección (IP) (EF005474) IP40


Interruptor automático 3VA1 IEC tamaño 630 Clase de poder de corte S Icu=36 kA a 415 V 4 polos, protección de instalaciones TM240, ATAM, In=500 A Protección de sobrecarga Ir=350 A...500 A protección de cortocircuito Ii=5...10 x In neutro no protegido conexión plana con tornillos
La versión
Nombre comercial del productoSENTRON
Designación del productoInterruptor automático de caja moldeada
Tipo de productoProtección de distribuciones
tipo del disparador de sobreintensidadTM240
función de protección del disparador de sobreintensidadLI
Número de polos4
Datos técnicos generales
Tensión de aislamiento asignada Ui800 V
Tensión de servicio asignada máx. Ue con AC690 V
Tensión de empleo / con DC / valor asignado600 V
Pérdidas [W] / máx.122,7 W
Pérdidas [W] / con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo40,9 W
Vida útil mecánica (ciclos de maniobra) / típico15 000
Vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 380/415 V4 000
Vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 690 V2 700
Propiedad del producto / para neutro / ampliable/reequipable / protección de cortocircuito y sobrecargaNo
Tipo de la vigilancia de defectos a tierraSin
Función del producto
● Función de comunicaciónNo
● otras funciones de mediciónNo
Peso neto5,1 kg
Electricidad
Corriente permanente / valor asignado / máx.630 A
Corriente permanente asignada Iu500 A
Intensidad de empleo
● con 40 °C500 A
● con 45 °C500 A
● con 50 °C500 A
● con 55 °C488 A
● con 60 °C476 A
● con 65 °C464 A
● con 70 °C452 A
Capacidad de conmutación IEC 60947
Clase de poder de corte del interruptor automáticoS
Poder de corte corriente de cortocircuito límite (Icu)
● con 240 V55 kA
● con 415 V36 kA
● con 440 V36 kA
● con 500 V25 kA
● con 690 V7 kA
Poder de corte corriente de cortocircuito de servicio (Ics)
● con 240 V55 kA
● con 415 V36 kA
● con 440 V36 kA
● con 500 V25 kA
● con 690 V5 kA
Poder de cierre corriente de cortocircuito (Icm)
● con 240 V121 kA
● con 415 V76 kA
● con 440 V76 kA
● con 500 V53 kA
● con 690 V10,5 kA
Parámetros ajustables
Valor de respuesta ajustable para corriente / del disparador de sobrecarga dependiente de la corriente / Valor inicial350 A
Valor de respuesta ajustable para corriente / del disparador de sobrecarga dependiente de la corriente / valor final500 A
Valor de respuesta ajustable para corriente / del disparador instantáneo de cortocircuito / Valor inicial2 500 A
Valor de respuesta ajustable para corriente / del disparador instantáneo de cortocircuito / valor final5 000 A
Tipo de protección de neutroSin
Función del producto / Protección de defecto a tierraNo
Diseño Mecánico
Altura [pulgadas]9,8 in
Altura248 mm
Anchura [pulgadas]7,2 in
Anchura184 mm
Profundidad [pulgadas]4,3 in
Profundidad110 mm
Conexiones
Disposición de la conexión eléctrica / para circuito principalconexión frontal
Circuito auxiliar
Número de contactos conmutados / para contactos auxiliares0
Accesorios
Ampliación del producto / opcional / accionamiento del motorSí
Condiciones ambientales
Grado de protección IP / frontalIP40
Temperatura ambiente
● durante el funcionamiento / mín.-25 °C
● durante el funcionamiento / máx.70 °C
● durante el almacenamiento / mín.-40 °C
● durante el almacenamiento / máx.80 °C
Certificados
Designaciones de referencia / según IEC 81346-2:2009Q
General Product ApprovalEMCDeclaration of Conformity

CCC

VDE

Miscellaneous

EAC

RCM

EC/EU-Declaration of Conformity

Test CertificatesShipping Approvalother

Miscellaneous

Type Test Certificates/Test Report

LR (Lloyds Register)

Manufacturer Declaration

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications
Última modificación:18/07/2020


Producto
Número de artículo (número de mercado)3VA1450-4EF42-0AA0
Descripción de productoInterruptor automático 3VA1 IEC tamaño 630 Clase de poder de corte S Icu=36 kA a 415 V 4 polos, protección de instalaciones TM240, ATAM, In=500 A Protección de sobrecarga Ir=350 A...500 A protección de cortocircuito Ii=5...10 x In neutro no protegido conexión plana con tornillos
Familia de productoInterruptores automáticos de caja moldeada 3VA hasta 1600 A, IEC
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33L / 1CB
Factor del metalLBO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega5 Día/Días
Peso neto (kg)6,812 Kg
Dimensiones del producto (W x L X H)No disponible
Dimensión de empaquetado208,00 x 261,00 x 170,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4042948809686
UPC804766889684
Commodity code85362090
LKZ_FDB/ CatalogIDLV10
Grupo de productos5375
Group CodeP360
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/06/12
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass9.127-37-04-09
ETIM6EC000228
ETIM7EC000228
UNSPSC1539-12-16-01
