> SIEMENS>DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN>Interruptores Automáticos Caja Moldeada 3VA STRON>3VA1180-5EE36-0AC0 SIEMENS Interruptor automático 3VA1 IEC tamaño 160 clase de poder de corte M Icu 55 kA a ..
Anterior producto Siguiente producto

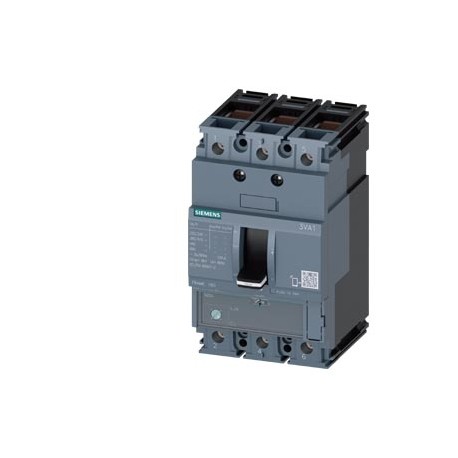

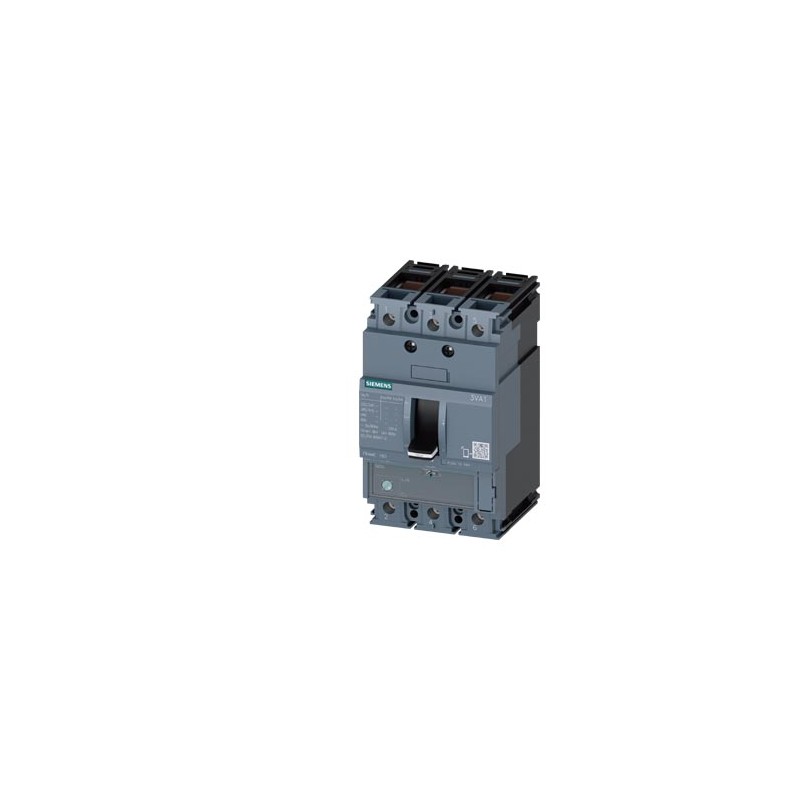

3VA1180-5EE36-0AC0 SIEMENS Interruptor automático 3VA1 IEC tamaño 160 clase de poder de corte M Icu 55 kA a .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3VA1180-5EE36-0AC0 SIEMENS Interruptor automático 3VA1 IEC tamaño 160 clase de poder de corte M Icu 55 kA a ..

3VA1180-5EE36-0AC0

SIEMENS

Interruptor automático 3VA1 IEC tamaño 160 clase de poder de corte M Icu = 55 kA a 415 V 3 polos, protección de distribuciones TM220, ATFM, In=80 A protección de sobrecarga Ir=56 A...80 A protección de cortocircuito li=10 × In conexión en borne Interruptor automático 3VA1 IEC tamaño 160 clase de poder de corte M Icu = 55 kA a 415 V 2 interruptores aux. HQ

Más detalles


DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Interruptores Automáticos Caja Moldeada 3VA SENTRON

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Interruptor automático 3VA1 IEC tamaño 160 clase de poder de corte M Icu = 55 kA a 415 V 3 polos, protección de distribuciones TM220, ATFM, In=80 A protección de sobrecarga Ir=56 A...80 A protección de cortocircuito li=10 × In conexión en borne Interruptor automático 3VA1 IEC tamaño 160 clase de poder de corte M Icu = 55 kA a 415 V 2 interruptores aux. HQ
La versión
nombre comercial del productoSENTRON
designación del productoInterruptor automático de caja moldeada
tipo de productoProtección de distribuciones
tipo del disparador de sobreintensidadTM220
función de protección del disparador de sobreintensidadLI
número de polos3
tipo de disparador auxiliarsin disparador auxiliar
tipo de interruptor auxiliar2 contactos aux. HQ
Datos técnicos generales
Tensión de aislamiento asignada Ui800 V
tensión de empleo / con DC / valor asignado500 V
pérdidas [W] / máx.19,2 W
pérdidas [W] / con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo6,4 W
vida útil mecánica (ciclos de maniobra) / típico20 000
vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 380/415 V9 000
vida útil eléctrica (ciclos de maniobra) / con AC-1 / con 690 V6 300
propiedad del producto / para neutro / ampliable/reequipable / protección de cortocircuito y sobrecargaNo
tipo de la vigilancia de defectos a tierraSin
función del producto
● función de comunicaciónNo
● otras funciones de mediciónNo
Peso neto por UC1.071 kg
Electricidad
corriente permanente / valor asignado / máx.160 A
Corriente permanente asignada Iu80 A
intensidad de empleo
● con 40 °C80 A
● con 45 °C80 A
● con 50 °C80 A
● con 55 °C78 A
● con 60 °C77 A
● con 65 °C75 A
● con 70 °C74 A
Capacidad de conmutación IEC 60947
clase de poder de corte del interruptor automáticoM
poder de corte corriente de cortocircuito límite (Icu)
● con 240 V85 kA
● con 415 V55 kA
● con 440 V36 kA
● con 500 V10 kA
● con 690 V10 kA
poder de corte corriente de cortocircuito de servicio (Ics)
● con 240 V85 kA
● con 415 V55 kA
● con 440 V36 kA
● con 500 V5 kA
● con 690 V5 kA
poder de cierre corriente de cortocircuito (Icm)
● con 240 V187 kA
● con 415 V121 kA
● con 440 V75,6 kA
● con 500 V17 kA
● con 690 V17 kA
tipo de protección contra cortocircuitoconsulte los valores de potencia de conmutación en redes de suministro eléctrico DC en el manual de producto de interruptores automáticos de caja moldeada 3VA; encontrará el enlace en Service & Support en el último capítulo
Parámetros ajustables
valor de respuesta ajustable para corriente / del disparador instantáneo de cortocircuito / mín.800 A
valor de respuesta ajustable para corriente / del disparador instantáneo de cortocircuito / máx.800 A
función del producto / protección de defecto a tierraNo
Diseño Mecánico
altura [pulgadas]5,12 in
Altura130 mm
anchura [pulgadas]3 in
Anchura76,2 mm
profundidad [pulgadas]2,76 in
profundidad70 mm
Conexiones
disposición de la conexión eléctrica / para circuito principalconexión frontal
tipo de conexión eléctrica / para circuito principalborne tipo marco en ambos lados
tipo de secciones de conductor conectables / de los conductores redondos / multifilar1 x (1.5 - 70 mm²)
tipo de superficie / de las conexiones / en la parte inferior del interruptor (N, 2, 4, 6)Estaño
Circuito auxiliar
componente del producto
● disparador de mínima tensiónNo
● disparador de tensiónNo
● disparador de mínima tensión con contacto en avanceNo
● señalizador de disparoNo
número de contactos conmutados / para contactos auxiliares2
Accesorios
ampliación del producto / opcional / accionamiento del motorSí
referencia del fabricante
● del cuerpo de interruptor incluido en el suministro3VA11805EE360AA0
● de los bloques del contactos aux./de alarma integrados3VA9988-0AA12
Condiciones ambientales
grado de protección IP / frontalIP40
temperatura ambiente
● durante el funcionamiento / mín.-25 °C
● durante el funcionamiento / máx.70 °C
● durante el almacenamiento / mín.-40 °C
● durante el almacenamiento / máx.80 °C
Certificados
designaciones de referencia / según IEC 81346-2:2009Q

Descargas y manuales

General Product ApprovalEMC

CCC

Confirmation

VDE

Miscellaneous

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Type Test Certificates/Test Report

Miscellaneous

Special Test Certificate

ABS (American Bureau of Shipping)

Marine / Shippingother

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

RMRS / Russian Maritime Register

CCS / China Classification Society

Miscellaneous

other

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications
Última modificación:3/10/2021
Fecha
5/5/2022


Datos adicionales

Producto
Número de artículo (número de mercado)3VA1180-5EE36-0AC0
Descripción de productoInterruptor automático 3VA1 IEC tamaño 160 clase de poder de corte M Icu = 55 kA a 415 V 3 polos, protección de distribuciones TM220, ATFM, In=80 A protección de sobrecarga Ir=56 A...80 A protección de cortocircuito li=10 × In conexión en borne Interruptor automático 3VA1 IEC tamaño 160 clase de poder de corte M Icu = 55 kA a 415 V 2 interruptores aux. HQ
Familia de productoNo disponible
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33L / 1CB
Factor del metalLOA-----
Información de entrega
Regulaciones de control de exportaciónECCN : EAR99 / AL : N
Hora de entrega10 Día/Días
Peso neto (kg)1,071 Kg
Dimensión de empaquetado92,00 x 150,00 x 116,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4042949329428
UPCNo disponible
Commodity code85362090
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos5375
Group CodeP360
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 14/08/19
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
No disponible

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3VA1180-5EE36-0AC0 ES_3VA1180-5EE36-0AC0.pdf 977 Kbytes 3VA1180-5EE36-0AC0 ES_3VA1180-5EE36-0AC0.pdf
