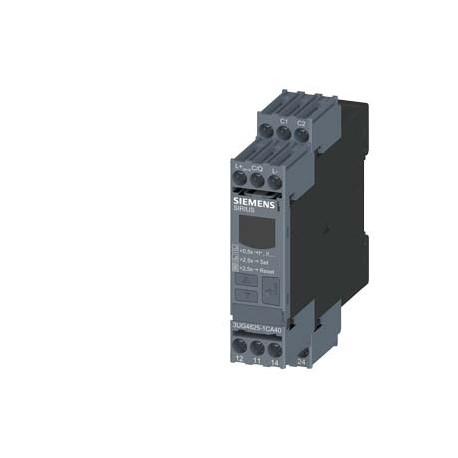

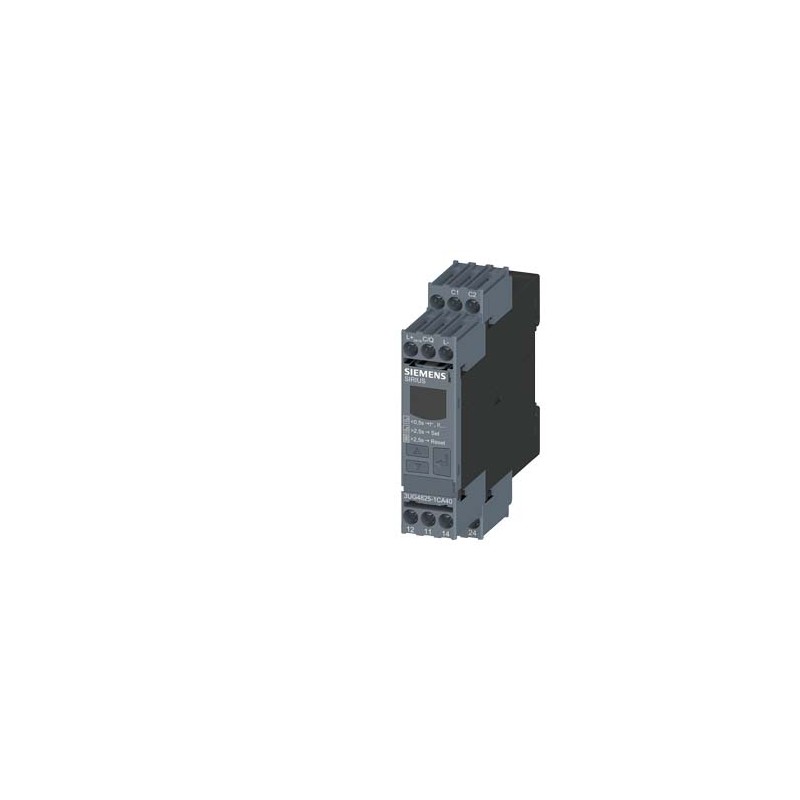

3UG4825-1CA40 SIEMENS Relé de vigilancia digital para la vigilancia de corriente de defecto con transformado.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3UG4825-1CA40 SIEMENS Relé de vigilancia digital para la vigilancia de corriente de defecto con transformado..

3UG4825-1CA40

SIEMENS

Relé de vigilancia digital para la vigilancia de corriente de defecto con transformador de corriente diferencial 3UL23 para IO-Link Rango de ajuste 0,03 A a 40 A separado por umbral de aviso y valor de desconexión Retardo de arranque y de disparo 0 a 999,9 s Histéresis de desconexión hasta 50% Histéresis de aviso 5% fija Ancho 22,5 mm,, 2 conmutados con o sin memoria de fallos borne de tornillo

RELE DE VIGILANCIA DIGITAL P/ VIGIL. CORRIENTE DIFERENCIAL (C/TRANSFORMADOR INTENS.3UL23) PARA IO-LINK RANGO DE REG. 0,03 A A 40 A SEPARADO PARA UMBRAL ALARMA Y UMBRAL DE DESCONEXION RETARDO DE ARRANQUE Y DISPARO 0 A 999,9S HISTERESIS DESCON. HASTA 50% HISTERESIS ALARMA. 5% FIJA ANCHO 22,5 MM, 2 CONMUTADOS CON O SIN MEMORIA DE FALLOS BORNES DE RESORTE.

Más detalles


Relés > Dispositivo de control de corriente residual

CONTROL Y CONTACTORES > Relés de Función

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Relé de vigilancia digital para la vigilancia de corriente de defecto con transformador de corriente diferencial 3UL23 para IO-Link Rango de ajuste 0,03 A a 40 A separado por umbral de aviso y valor de desconexión Retardo de arranque y de disparo 0 a 999,9 s Histéresis de desconexión hasta 50% Histéresis de aviso 5% fija Ancho 22,5 mm,, 2 conmutados con o sin memoria de fallos borne de tornillo
nombre comercial del productoSIRIUS
designación del productoRelé de vigilancia de corriente de defecto, ajuste digital
denominación del tipo de producto3UG4
Datos técnicos generales
función del productopara redes de corriente trifásica
tipo de displayLCD
tensión de aislamiento
● valor asignado300 V
● para categoría de sobretensión III según IEC 60664
— con grado de contaminación 3 valor asignado300 V
grado de contaminación3
tipo de corriente de la tensión de alimentación de mandoDC
resistencia a tensión de choque valor asignado4 kV
grado de protección IPIP20
● de la cajaIP20
● del borne de conexiónIP20
resistencia a choques según IEC 60068-2-27onda semi-sinusoidal 15g / 11 ms
resistencia a vibraciones según IEC 60068-2-61 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g
vida útil mecánica (ciclos de maniobra) típico10 000 000
vida útil eléctrica (ciclos de maniobra) con AC-15 con 230 V típico100 000
corriente térmica del elemento conmutador con contactos máx.5 A
designaciones de referencia según IEC 81346-2:2009K
precisión de repetición relativa1 %
Directiva RoHS (fecha)02/14/2013
Función del producto
función del producto
● indicador de corriente diferencial residualSí
● memoria de fallosSí
● detección de sobreintensidad 1 faseSí
● detección de mínima intensidad 1 faseNo
● principio de corriente de trabajo/corriente de reposo seleccionableSí
● reset externoSí
Circuito de control/ Control por entrada
tensión de alimentación del circuito de mando con DC
● valor asignado24 ... 24 V
factor de rango de trabajo tensión de alimentación de mando valor asignado con DC
● valor inicial0,85
● valor final1,1
Circuito de medida
tipo de corriente para vigilanciaAC
corriente medible10 mA ... 43 A
frecuencia de red medible16 ... 400 Hz
tiempo ajustable de retardo a la conmutación0 ... 999,9 s
valor de respuesta ajustable para corriente
● 130 mA ... 40 A
● 230 mA ... 40 A
retardo a la excitación ajustable0 ... 999,9 s
retardo a la excitación ajustable en el arranque0 ... 999,9 s
tiempo de puenteo en caso de fallo de red mín.10 ms
precisión del display digital+/-1 dígito
Precisión
precisión de medida relativa5 %
deriva de temperatura por cada °C0,1 %/°C
Comunicación/ Protocolol
protocolo soportado protocolo IO-LinkSí
tasa de transmisión del IO-LinkCOM2 (38,4 kBaud)
tiempo de ciclo punto a punto entre el maestro y el IO-Link Device mín.10 ms
tipo de alimentación vía IO-Link MasterSí
volumen de datos
● del área de direccionamiento de las entradas con transferencia cíclica total4 byte
● del área de direccionamiento de las salidas con transferencia cíclica total2 byte
Circuito de corriente secundario
número de contactos NC para contactos auxiliares0
número de contactos NC conmutación retardada0
número de contactos NA para contactos auxiliares0
número de contactos NA conmutación retardada0
número de contactos conmutados
● para contactos auxiliares2
● conmutación retardada2
frecuencia de maniobra con contactor 3RT2 máx.5 000 1/h
Circuito de corriente principal
tipo de corrienteDC
tensión de empleo valor asignado24 ... 24 V
frecuencia de empleo valor asignado16 ... 400 Hz
intensidad máxima admisible del relé de salida con AC-15
● con 250 V con 50/60 Hz3 A
● con 400 V con 50/60 Hz0 A
intensidad máxima admisible del relé de salida con DC-13
● con 24 V1 A
● con 125 V0,2 A
● con 250 V0,1 A
intensidad máxima admisible de la salida de semiconductor en modo SIO200 mA
intensidad de empleo con 17 V mín.5 mA
corriente permanente del cartucho fusibles DIAZED del relé de salida4 A
Compatibilidad electromagnética
perturbaciones conducidas
● por burst según IEC 61000-4-42 kV
● por surge conductor-tierra según IEC 61000-4-52 kV
● por surge conductor-conductor según IEC 61000-4-51 kV
acoplamiento de perturbaciones radiadas según IEC 61000-4-310 V/m
descarga electroestática según IEC 61000-4-24 kV descarga en contacto / 8 kV descarga al aire
Separación de potencial
tipo de aislamiento galvánicoaislamiento galvánico
aislamiento galvánico
● entre entrada y salidaSí
● entre salidasSí
● entre alimentación y otros circuitos eléctricosNo
Conexiones/ Bornes
componente del producto borne desmontable para circuito auxiliar y de controlSí
tipo de conexión eléctricaconexión por tornillo
tipo de secciones de conductor conectables
● monofilar1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
● alma flexible con preparación de los extremos de cable1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● con cables AWG monofilar2x (20 ... 14)
● con cables AWG multifilar2x (20 ... 14)
sección de conductor conectable
● monofilar0,5 ... 4 mm²
● alma flexible con preparación de los extremos de cable0,5 ... 2,5 mm²
calibre AWG como sección de conductor conectable codificada
● monofilar20 ... 14
● multifilar20 ... 14
par de apriete con bornes de tornillo0,8 ... 1,2 N·m
Instalación/ fijación/ dimensiones
posición de montajesegún las necesidades del usuario
tipo de fijaciónfijación por tornillo y abroche a perfil de 35 mm
altura102 mm
anchura22,5 mm
profundidad91 mm
distancia que debe respetarse
● para montaje en serie
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia abajo0 mm
— hacia un lado0 mm
● a piezas puestas a tierra
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia un lado0 mm
— hacia abajo0 mm
● a piezas bajo tensión
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia abajo0 mm
— hacia un lado0 mm
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.2 000 m
temperatura ambiente
● durante el funcionamiento-25 ... +60 °C
● durante el almacenamiento-40 ... +85 °C
● durante el transporte-40 ... +85 °C
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMC

Manufacturer Declaration

Confirmation

CCC

UL

EAC

RCM

Declaration of ConformityTest CertificatesMarine / ShippingotherRailway

EC/EU-Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

DNV-GL

Confirmation

Vibration and Shock

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Curva característica: Derating
Última modificación:1/12/2021
Fecha
17/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3UG4825-1CA40
Descripción de productoRelé de vigilancia digital para la vigilancia de corriente de defecto con transformador de corriente diferencial 3UL23 para IO-Link Rango de ajuste 0,03 A a 40 A separado por umbral de aviso y valor de desconexión Retardo de arranque y de disparo 0 a 999,9 s Histéresis de desconexión hasta 50% Histéresis de aviso 5% fija Ancho 22,5 mm,, 2 conmutados con o sin memoria de fallos borne de tornillo
Familia de productoRelés de vigilancia de corriente de defecto
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local334 / 41H
Factor del metalLAO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega2 Día/Días
Peso neto (kg)0,147 Kg
Dimensión de empaquetado98,00 x 33,00 x 111,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209912533
UPC195125228887
Commodity code85364900
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5885
Group CodeR711
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 14/02/13
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-37-18-09
eClass7.127-37-18-09
eClass827-37-18-09
eClass927-37-18-09
eClass9.127-37-18-09
ETIM5EC001445
ETIM6EC001445
ETIM7EC001445
ETIM8EC001445
IDEA44727
UNSPSC1539-12-15-21

Datos ETIM

ETIM: EC001445 - Dispositivo de control de corriente residual

Valor Unidad
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Tensión de alimentación de control nominal Us en CC (EF003980) ['24', '24']V
Tipo de tensión de accionamiento (EF008242) CC
Con abrazaderas extraíbles (EF003340) true
Función (EF000030) Para sistema de alimentación trifásica
Tensión nominal (EF003977) ['24', '24']V
Frecuencia de medida nominal (EF001663) ['16', '400']Hz
Corriente de arranque 1 (EF008204) ['30.0', '40000.0']mA
Corriente de arranque 2 (EF008205) ['30.0', '40000.0']mA
Tiempo mínimo de retardo de respuesta permitido (EF008190) 0.0s
Tiempo máximo de retardo de respuesta permitido (EF008189) 999.9s
Visualización de la corriente diferencial (EF003424) true
Almacenamiento de errores posible (EF003423) true
Número de contactos normalmente cerrados (EF008255) 0
Número de contactos normalmente abiertos (EF008256) 0
Número de contactos inversores (EF008257) 2
Anchura (EF000008) 22.5mm
Altura (EF000040) 102.0mm
Profundidad (EF000049) 91.0mm
Tensión de alimentación de control nominal Us a CA 50HZ (EF003978) -V
Tensión de alimentación de control nominal Us a CA 60HZ (EF003979) -V
