3UF7120-1AA01-0 SIEMENS Módulo de medida de corriente/tensión para protección contra marcha en seco de bomba.. Ver más grande

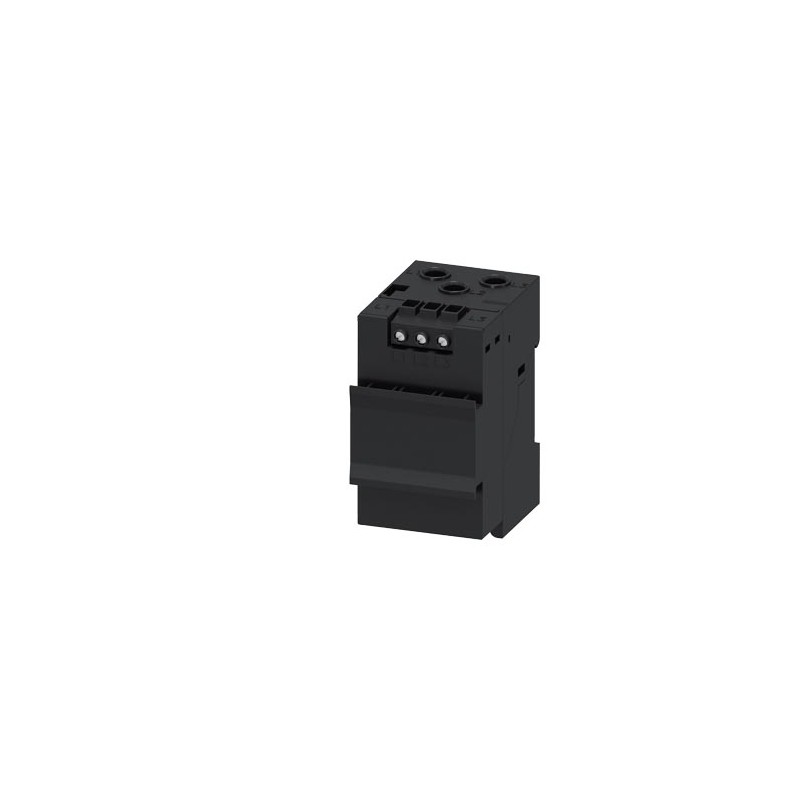

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3UF7120-1AA01-0 SIEMENS Módulo de medida de corriente/tensión para protección contra marcha en seco de bomba..

3UF7120-1AA01-0

SIEMENS

SIRIUS, Módulo de medida de corriente/tensión para protección contra marcha en seco de bombas centrífugas en atmósferas potencialmente explosivas, corriente de ajuste 0,3...4 A, medición de tensión hasta 690 V, anchura 45 mm, transformador con primario pasante

Módulo de medida de corriente/tensión para protección contra marcha en seco de bombas centrífugas en zona Ex; intensidad de ajuste 0,3...4 A, medida de tensión hasta 690 V, 45 mm de ancho, transformador con primario pasante.

Más detalles


CONTROL Y CONTACTORES > Aparamenta comunicable AS-Interface, SIMOCODE

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $1,812.70
Precio unitario: $1,812.70
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Módulo de medida de corriente/tensión para protección contra marcha en seco de bombas centrífugas en zona Ex; intensidad de ajuste 0,3...4 A, medida de tensión hasta 690 V, 45 mm de ancho, transformador con primario pasante
nombre comercial del productoSIRIUS
designación del productoMódulo de medida de corriente/tensión
Datos técnicos generales
función del producto
● medición de corrienteSí
● medición de tensiónSí
● medida de potencia activaSí
● medición de energíaSí
● medición de la frecuenciaSí
● vigilancia de potencia activa para marcha en seco de bomba según modo de protección Ex bSí
método de medida para medición de corrienteTRMS
ampliación del rango de medida de corrientes con transformador de corriente externoSí
método de medida para medida de tensiónTRMS
tensión de red medible entre conductores de fase con AC valor nominal máximo690 V
resistencia interior conductores exteriores y conductor neutro con medición de tensiónDivisor de tensión a base de RC
componente del producto
● entrada para conexión de termistorNo
potencia activa consumida0,5 W
tensión de aislamiento
● con grado de contaminación 3 con AC valor asignado690 V
● para cables del circuito principal según IEC 60947-1 valor asignado6 kV
resistencia a tensión de choque valor asignado6 000 V
grado de protección IPIP20
resistencia a choques según IEC 60068-2-2715g / 11 ms; con unidad base abrochada
resistencia a vibraciones1-6 Hz / 15 mm, 6-500 Hz / 2 g; con unidad base abrochada: 1g
Directiva RoHS (fecha)05/28/2009
certificado de aptitud
● IECExSí; IECEx PTB 18.0004X
● según Directiva ATEX 2014/34/UEBVS 06 ATEX F001, PTB 18 ATEX 5003 X
grupo de aparatos Ex y categoría Ex según Directiva ATEX 2014/34/UEII (2) G, II (2 ) D, I (M2) / I (1G/M2), II (1/2) G, II (1G/2D)
Compatibilidad electromagnética
emisión de perturbaciones CEM según IEC 60947-1clase A
inmunidad a perturbaciones CEM según IEC 60947-1representa grado de precisión 3
perturbaciones conducidas
● por burst según IEC 61000-4-42 kV
● por surge conductor-tierra según IEC 61000-4-52 kV
● por surge conductor-conductor según IEC 61000-4-51 kV
acoplamiento de perturbaciones radiadas según IEC 61000-4-310 V/m
Entradas/ Salidas
número de salidas como elemento de conmutación con contactos0
Protección/ Vigilancia
función del producto
● vigilancia de cos phiSí
● vigilancia de defectos a tierraSí
● medida de tensiónSí
función del producto
● medida de corrienteSí
● protección de sobrecargaSí
Precisión
precisión de medida
● en medición de la frecuencia+/- 1,5 %, 0,25 A ... 8 A, 0,85 x 110 V ... 1,1 x 690 V (tensiones fase-fase), cos phi (0,5...1), 50/60 Hz, 25 °C
● con medición de corriente 1+/- 1,5 %, en el rango 0,25 A ... 8 A, en el rango 0,85 x 110 V ... 1,1 x 690 V (tensiones fase-fase), 50/60 Hz, 25 °C
● con medición de corriente 2+/– 3 %, en el rango 8 A ... 32 A, en el rango 0,85 × 110 V ... 1,1 × 690 V (tensiones fase-fase), 50/60 Hz, 25 °C
● con medición de tensión 1+/- 1,5 %, en el rango 0,85 x 110 V ... 1,1 x 690 V (tensiones fase-fase), 50/60 Hz, 25 °C
● en medición de cos phi 1+/- 1,5 %, 0,4 A ... 8 A, 0,85 x 110 V ... 1,1 x 690 V (tensiones fase-fase), cos phi (0,5...1), 50/60 Hz, 25 °C
● en medición de cos phi 2+/– 5 %, 8 A ... 32 A, 0,85 × 110 V ... 1,1 × 690 V (tensiones fase-fase), cos phi(0,5...1), 50/60 Hz, 25 °C
● en medición de potencia activa 1+/- 5 %, 0,25 ... 8 A, 0,85 x 110 V ... 1,1 x 690 V (tensiones fase-fase), cos phi (0,5...1), 50/60 Hz, 25 °C
● en medición de potencia activa 2+/– 10 %, 8 A ... 32 A, 0,85 × 110 V ... 1,1 × 690 V (tensiones fase-fase), cos phi(0,5...1), 50/60 Hz, 25 °C
● en medición de energía 1+/- 5 %, 0,25 ... 8 A, 0,85 x 110 V ... 1,1 x 690 V (tensiones fase-fase), cos phi (0,5...1), 50/60 Hz, 25 °C
● en medición de energía 2+/– 10 %, 8 A ... 32 A, 0,85 × 110 V ... 1,1 × 690 V (tensiones fase-fase), cos phi(0,5...1), 50/60 Hz, 25 °C
● en medición de potencia aparente 1+/- 3 %, 0,25 A ... 8 A, 0,85 × 110 V ... 1,1 × 690 V (tensiones fase-fase), cos phi(0,5...1), 50/60 Hz, 25 °C
● en medición de potencia aparente 2+/- 5 %, 8 A ... 32 A, 0,85 x 110 V ... 1,1 x 690 V (tensiones fase-fase), cos phi (0,5...1), 50/60 Hz, 25 °C
precisión de la vigilancia de defectos a tierraEn el rango 30 % .. 120 % Ie: +/- 10 % (Class CI-A ), en el rango 15 % .. 30 % Ie: +/- 25 % (Class CI-B), ambos valores conforme a IEC 60947-1, anexo T
deriva de temperatura por cada °C0,02 %/°C; Temperatura de referencia: 25°C
magnitud medida frecuencia45 ... 65 Hz
Instalación/ fijación/ dimensiones
posición de montajesegún las necesidades del usuario
tipo de fijaciónfijación por tornillo y abroche
altura84 mm
anchura45 mm
profundidad64 mm
distancia que debe respetarse
● arriba30 mm
● abajo30 mm
● izquierda0 mm
● derecha0 mm
diámetro de la abertura de paso7,5 mm
diámetro de la abertura de paso para medición de corriente7,5 mm
Conexiones/ Bornes
tipo de conexión eléctrica en las entradas de medida de tensiónconexión por tornillo
tipo de secciones de conductor conectables en las entradas de medida de tensión
● alma flexible con preparación de los extremos de cable1x (0,25 ... 2,5 mm²), 2x (0,25 ... 1,0 mm²)
● monofilar1x (0,25 ... 2,5 mm²), 2x (0,25 ... 1,0 mm²)
● con cables AWG monofilar1x (24 ... 14), 2x (24 ... 18)
● con cables AWG multifilar1x (20 ... 14), 2x (20 ... 16)
par de apriete en las entradas de medida de tensión0,5 ... 0,6 N·m
par de apriete [lbf·in] en las entradas de medida de tensión4,4 ... 5,3 lbf·in
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar
● 1 máx.2 000 m
● 2 máx.3 000 m; máx. +50 °C (no es separación eléctrica segura)
● 3 máx.4 000 m; máx. +40 °C (sin separación eléctrica segura)
temperatura ambiente
● durante el funcionamiento-25 ... +60 °C
● durante el almacenamiento-40 ... +80 °C
● durante el transporte-40 ... +80 °C
categoría medioambiental
● durante el funcionamiento según IEC 607213K6 (sin formación de hielo, sin condensación, humedad relativa del aire 10 ... 95%), 3C3 (sin niebla salina), 3S2 (no puede entrar arena en los aparatos), 3M6
● durante el almacenamiento según IEC 607211K6 (sin condensación, humedad relativa del aire 10 ... 95%), 1C2 (sin niebla salina), 1S2 (no puede entrar arena en los aparatos), 1M4
● durante el transporte según IEC 607212K2, 2C1, 2S1, 2M2
humedad relativa del aire durante el funcionamiento10 ... 95 %
Protección contra cortocircuitos
función del producto protección de cortocircuitoNo
Separación de potencial
separación (eléctrica) de protección según IEC 60947-1Todos los circuitos con separación eléctrica segura (distancias de fuga y de aislamiento dobles); tener en cuenta las indicaciones del informe de ensayo n.º A0258 "Separación eléctrica segura" (enlace: ver información adicional)
Circuito de corriente principal
número de polos para circuito principal3
valor de respuesta ajustable para corriente del disparador de sobrecarga dependiente de la corriente0,3 ... 4 A
tensión de empleo
● con AC
— con 50 Hz valor asignado110 ... 690 V
— con 60 Hz valor asignado110 ... 690 V
frecuencia de empleo valor asignado50 ... 60 Hz
Circuito de control/ Control por entrada
tipo de corrienteAC
corriente de conexión máx.40 A; 10 x Io
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

For use in hazardous locationsDeclaration of ConformityTest Certificates

ATEX-EC-Type-Examination-Certificate

IECEx

ATEX-EC-Type-Examination-Certificate

IECEx

EC/EU-Declaration of Conformity

Special Test Certificate

Test CertificatesMarine / Shipping

Type Test Certificates/Test Report

Special Test Certificate

ABS (American Bureau of Shipping)

LR (Lloyds Register)

RMRS / Russian Maritime Register

DNV-GL

other

Confirmation

PROFIBUS-Certification

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Informe de ensayo No. A0258, protective separation
Última modificación:7/4/2022
Fecha
16/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3UF7120-1AA01-0
Descripción de productoMódulo de medida de corriente/tensión para protección contra marcha en seco de bombas centrífugas en zona Ex; intensidad de ajuste 0,3...4 A, medida de tensión hasta 690 V, 45 mm de ancho, transformador con primario pasante
Familia de productoAparatos de gestión y mando de motores SIMOCODE pro 3UF7
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local346 / 42J
Factor del metalL-O-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega1 Día/Días
Peso neto (kg)0,204 Kg
Dimensión de empaquetado75,00 x 98,00 x 55,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4047621058191
UPC804766765551
Commodity code85364900
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5836
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 28/05/09
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-08-04
eClass7.127-37-08-04
eClass827-37-08-04
eClass927-37-08-04
eClass9.127-37-08-04
ETIM5EC002572
ETIM6EC002572
ETIM7EC002572
ETIM8EC002572
IDEA44776
UNSPSC1539-12-15-52
