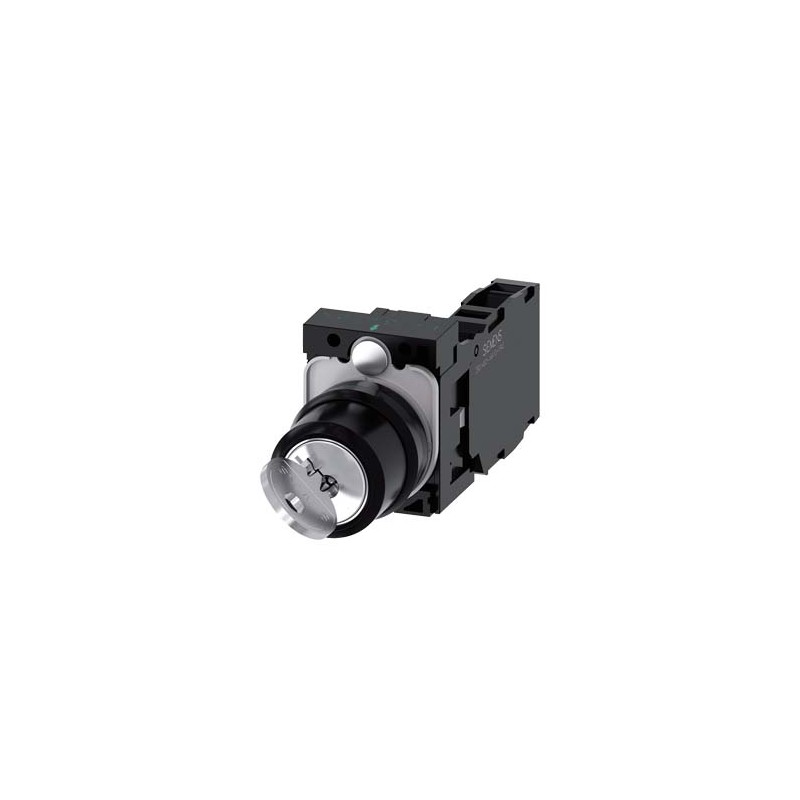

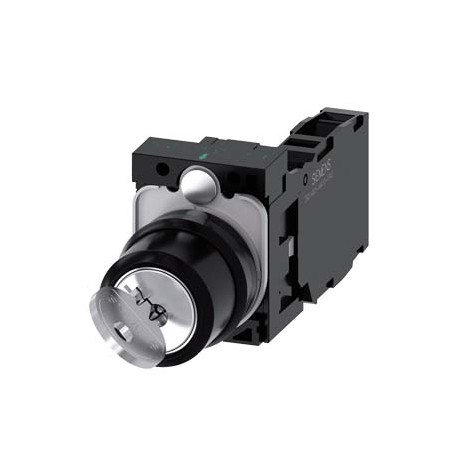

3SU1100-4BF11-1FA0 SIEMENS SIRIUS Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3SU1100-4BF11-1FA0 SIEMENS SIRIUS

3SU1100-4BF11-1FA0

SIEMENS

SIRIUS, Interruptor de llave RONIS, 22 mm, redondo, plástico, N.º de cerradura SB30, con 2 llaves, 2 posiciones O-I, sostenido, 10:30h/13:30 h, Extracción de llave O+I, con soporte, 1 NA+1 NC, bornes de tornillo, cerraduras especiales posibles: SB31, 421, 455

INTERRUPTOR DE LLAVE RONIS, 22MM, REDONDO, PLASTICO, NO. DE CERRADURA SB30, CON 2 LLAVES, 2 POSICIONES O-I, SOSTENIDO, 10:30H/13:30H, POSICION DE EXTRACCION O+I, CON SOPORTE, 1NA, 1NC, BORNES DE TORNILLO, POSIBLES CERRADURAS ESPECIALES: SB31, 421, 455.

Más detalles


CONTROL Y CONTACTORES > Mando y señalización (Pulsadores y Lámparas)

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $71.20
Precio unitario: $71.20
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Datos técnicos

Interruptor de llave RONIS, 22 mm, redondo, plástico, N.º de cerradura SB30, con 2 llaves, 2 posiciones O-I, sostenido, 10:30h/13:30 h, Extracción de llave O+I, con soporte, 1 NA+1 NC, bornes de tornillo, cerraduras especiales posibles: SB31, 421, 455
nombre comercial del productoSIRIUS ACT
designación del productoInterruptor de llave
tipo de productoaparato completo
denominación del tipo de producto3SU1
línea de productosPlástico, negro, 22 mm
referencia del fabricante
● de la llave suministrada3SU1950-0FB80-0AA0
● del módulo de contacto suministrado3SU1400-1AA10-1FA0
● del módulo de contacto suministrado en la posición 13SU1400-1AA10-1FA0
● del soporte suministrado3SU1550-0AA10-0AA0
● del actuador suministrado3SU1000-4BF11-0AA0
Carcasa
forma del frente de la cajaredondo
número de puntos de mando1
Actuador
modo de funcionamiento del actuadorposiciones permanentes, 90° (10:30h/13:30h)
ampliación del producto opcional fuente luminosaNo
color del actuadorplata
material del actuadormetal
forma del actuadorLlave
diámetro exterior del actuador29,5 mm
número de módulos de contacto1
número de posiciones de maniobra2
posición del interruptor para retirar la llaveO+I
ángulo de maniobra
● hacia la derecha90°
fabricante de la cerraduraRONIS
número de llaveSB30
Anillo frontal
componente del producto anillo frontalSí
tipo de anillo frontalestándar
material del anillo frontalplástico
color del anillo frontalnegro
Soporte
material del soportePlástico
Datos técnicos generales
función del producto apertura positivaSí
componente del producto fuente luminosaNo
tensión de aislamiento valor asignado500 V
grado de contaminación3
tipo de corriente de la tensión de empleoAC/DC
resistencia a tensión de choque valor asignado6 kV
grado de protección IPIP66, IP67, IP69(IP69K)
● del borne de conexiónIP20, tornillo de sujeción apretado
grado de protección NEMA1, 2, 3, 3R, 4, 4X, 12, 13
resistencia a choques
● según IEC 60068-2-27onda semi-sinusoidal 15g / 11 ms
● para aplicaciones ferroviarias según EN 61373categoría 1, clase B
resistencia a vibraciones
● según IEC 60068-2-610 ... 500 Hz: 5g
● para aplicaciones ferroviarias según EN 61373categoría 1, clase B
frecuencia de maniobra máx.1 800 1/h
vida útil mecánica (ciclos de maniobra) típico1 000 000
vida útil eléctrica (ciclos de maniobra) típico10 000 000
corriente térmica10 A
designaciones de referencia según IEC 81346-2:2009S
corriente permanente del interruptor automático curva C10 A; para una corriente de cortocircuito inferior a 400 A
corriente permanente del cartucho fusibles DIAZED rápido10 A
corriente permanente del cartucho fusible DIAZED gG10 A
Directiva RoHS (fecha)10/01/2014
tensión de empleo
● valor asignado5 ... 500 V
● con AC
— con 50 Hz valor asignado5 ... 500 V
— con 60 Hz valor asignado5 ... 500 V
● con DC valor asignado5 ... 500 V
Electrónica de potencia
confiabilidad de contactoUna maniobra errónea cada 100 millones (17 V, 5 mA), una maniobra errónea cada 10 millones (5 V, 1 mA)
Circuito de corriente secundario
tipo de contacto de los contactos auxiliaresAleación de plata
número de contactos NC para contactos auxiliares1
número de contactos NA para contactos auxiliares1
Conexiones/ Bornes
tipo de conexión eléctrica
● de módulos y accesoriosBornes de tornillo
tipo de secciones de conductor conectables
● monofilar con preparación de los extremos de cable2x (0,5 ... 0,75 mm²)
● monofilar sin preparación de extremos de cable2x (1,0 ... 1,5 mm²)
● alma flexible con preparación de los extremos de cable2x (0,5 ... 1,5 mm²)
● alma flexible sin preparación de extremos de cable2x (1,0 ... 1,5 mm²)
● con cables AWG2x (18 ... 14)
par de apriete de los tornillos en el soporte1 ... 1,2 N·m
par de apriete para contactos auxiliares con bornes de tornillo0,8 ... 0,9 N·m
Condiciones ambiente
temperatura ambiente
● durante el funcionamiento-25 ... +70 °C
● durante el almacenamiento-40 ... +80 °C
categoría medioambiental durante el funcionamiento según IEC 607213M6, 3S2, 3B2, 3C3, 3K6 (con humedad relativa del aire de 10 ... 95 %, no se permite condensación en servicio en ninguno de los aparatos por detrás del panel frontal)
Instalación/ fijación/ dimensiones
tipo de fijación
● de módulos y accesoriosFijación en placa frontal
altura40 mm
anchura30 mm
forma del recorte para montajeredondo
diámetro de montaje22,3 mm
tolerancia positiva del diámetro de montaje0,4 mm
altura de montaje49,4 mm
ancho de montaje29,5 mm
profundidad de montaje71,7 mm
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalDeclaration of Conformity

CSA

Confirmation

CCC

UL

EAC

EC/EU-Declaration of Conformity

Declaration of ConformityTest CertificatesMarine / Shipping

UK Declaration of Conformity

Type Test Certificates/Test Report

Special Test Certificate

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

Marine / Shippingother

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Confirmation

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:27/1/2022
Fecha
9/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3SU1100-4BF11-1FA0
Descripción de productoInterruptor de llave RONIS, 22 mm, redondo, plástico, N.º de cerradura SB30, con 2 llaves, 2 posiciones O-I, sostenido, 10:30h/13:30 h, Extracción de llave O+I, con soporte, 1 NA+1 NC, bornes de tornillo, cerraduras especiales posibles: SB31, 421, 455
Familia de productoCabezas actuadoras y de señalización, 22 mm, redondas, plástico, negr.
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33D / 41J
Factor del metalLAO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega55 Día/Días
Peso neto (kg)0,092 Kg
Dimensión de empaquetado103,00 x 151,00 x 38,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209957688
UPC804766335303
Commodity code85365080
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5452
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/10/14
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-37-12-43
eClass7.127-37-12-43
eClass827-37-12-43
eClass927-37-12-43
eClass9.127-37-12-43
ETIM5EC001029
ETIM6EC001029
ETIM7EC001029
ETIM8EC001029
IDEA45208
UNSPSC1539-12-22-14

Datos ETIM

ETIM: EC001029 - Selector interruptor, dispositivo completo

Valor Unidad
Ejecución de la conexión eléctrica (EF003961) -
Clase de protección (IP) (EF005474) -
Tensión de alimentación (EF004127) -V
Ejecución del elemento accionador (EF006976) -
Número de posiciones de conmutación (EF000231) 2
Adecuado para iluminación (EF001142) false
Con fuente de luz (EF005905) false
Color del botón (EF000190) Plata
Diámetro del orificio (EF000079) 22.3mm
Anchura de apertura (EF004565) 29.5mm
Altura de la abertura (EF004778) 49.4mm
Función de cambio de enclavamiento (EF007447) FALSE
Táctil (EF001407) FALSE
Grado de protección (NEMA) (EF011959) NEMA 1, 2, 3, 3R, 4, 4X, 12, 13
Número de contactos normalmente abiertos (EF008256) 1
Número de contactos normalmente cerrados (EF008255) 1
Número de contactos inversores (EF008257) 1
Con anillo central (EF006014) true
Material del anillo frontal (EF005972) Plástico
Anillo frontal de color (EF002429) Negro
