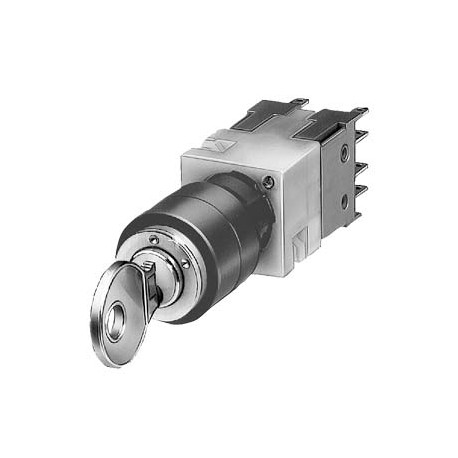

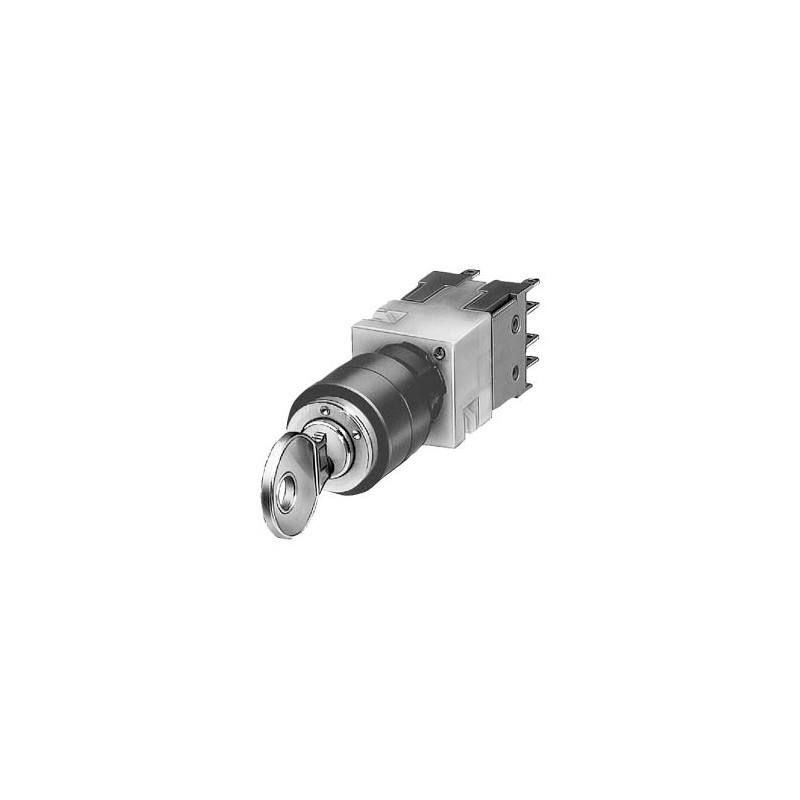

3SB2202-4LB01 SIEMENS interruptor de llave, 16 mm, redondo, plástico, CES, 2 posiciones O-I, sostenido, ángu.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3SB2202-4LB01 SIEMENS interruptor de llave, 16 mm, redondo, plástico, CES, 2 posiciones O-I, sostenido, ángu..

3SB2202-4LB01

SIEMENS

SIRIUS, Interruptor de llave, 16 mm, circular, plástico, CES, 2 posiciones de maniobra O-I, enclavante, ángulo de maniobra 62°, extracción de llave O+I

Aparato completo 16mm, cerradura de seguridad, 0-I, con enclavamiento 0+I, 1NA.

Más detalles


Componentes industriales de baja tensión > Selector interruptor, dispositivo completo

CONTROL Y CONTACTORES > Mando y señalización (Pulsadores y Lámparas)

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $83.69
Precio unitario: $83.69
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Datos técnicos

interruptor de llave, 16 mm, redondo, plástico, CES, 2 posiciones O-I, sostenido, ángulo de conmutación 62°, Extracción de llave O+I
nombre comercial del productoSIRIUS
designación del productoInterruptor de llave
tipo de productoAparato completo redondo
denominación del tipo de producto3SB2
Carcasa
número de puntos de mando1
Actuador
tipo de elemento de accionamientoInterruptor de llave
modo de funcionamiento del actuadorcon enclavamiento
ampliación del producto opcional fuente luminosaNo
material del actuadorplástico
tipo de desenclavamientodesenclavamiento con llave
número de posiciones de maniobra2
posición del interruptor para retirar la llaveO+I
ángulo de maniobra
● hacia la derecha62°
fabricante de la cerraduraCES
Anillo frontal
componente del producto anillo frontalNo
tipo de anillo frontalestándar
material del anillo frontalplástico
color del anillo frontalnegro
Soporte
material del soportePlástico
Bloque de contactos/ Portalámparas
número de portalámparas0
número de bloques de contacto1
Datos técnicos generales
función del producto
● apertura positivaNo
● función PARADA DE EMERGENCIANo
tipo de corriente de la tensión de empleoAC/DC
grado de protección IPIP65
resistencia a vibraciones según IEC 60068-2-620 ... 200 Hz: 5g
frecuencia de maniobra máx.1 000 1/h
vida útil mecánica (ciclos de maniobra) típico300 000
designaciones de referencia según IEC 81346-2:2009S
Directiva RoHS (fecha)07/01/2006
tensión de empleo valor asignado5 ... 250 V
Circuito de corriente secundario
número de contactos NC para contactos auxiliares0
número de contactos NA para contactos auxiliares1
número de contactos conmutados para contactos auxiliares0
intensidad de empleo con AC-12
● con 24 V valor asignado10 A
● con 60 V valor asignado10 A
● con 110 V valor asignado10 A
● con 230 V valor asignado10 A
intensidad de empleo con AC-15
● con 24 V valor asignado4 A
● con 110 V valor asignado4 A
● con 230 V valor asignado4 A
intensidad de empleo con DC-12
● con 24 V valor asignado6 A
● con 60 V valor asignado5 A
● con 110 V valor asignado2,5 A
● con 230 V valor asignado1 A
intensidad de empleo con DC-13
● con 24 V valor asignado3 A
● con 60 V valor asignado1,2 A
● con 110 V valor asignado0,7 A
● con 230 V valor asignado0,3 A
Conexiones/ Bornes
tipo de conexión eléctricaconector plano
par de apriete de los tornillos en el soporte0,4 N·m
Condiciones ambiente
temperatura ambiente
● durante el funcionamiento-25 ... +70 °C
● durante el almacenamiento-40 ... +80 °C
categoría medioambiental durante el funcionamiento según IEC 607213K6
Instalación/ fijación/ dimensiones
tipo de fijaciónfijación en placa frontal
forma del recorte para montajeredondo
diámetro de montaje16 mm
altura de montaje20 mm
ancho de montaje19 mm
profundidad de montaje50 mm
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalDeclaration of Conformity

CSA

CCC

UL

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Test Certificatesother

Miscellaneous

Special Test Certificate

Confirmation

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:26/1/2022
Fecha
14/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3SB2202-4LB01
Descripción de productointerruptor de llave, 16 mm, redondo, plástico, CES, 2 posiciones O-I, sostenido, ángulo de conmutación 62°, Extracción de llave O+I
Familia de productoCombinaciones de aparatos completas
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33D / 41J
Factor del metalLA------
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega2 Día/Días
Peso neto (kg)0,020 Kg
Dimensión de empaquetado50,00 x 72,00 x 50,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209028104
UPC754554351032
Commodity code85365080
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5834
Group CodeR711
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/07/06
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-37-12-43
eClass7.127-37-12-43
eClass827-37-12-43
eClass927-37-12-43
eClass9.127-37-12-43
ETIM5EC001029
ETIM6EC001029
ETIM7EC001029
ETIM8EC001029
IDEA45208
UNSPSC1439-12-22-24
UNSPSC1539-12-22-14

Datos ETIM

ETIM: EC001029 - Selector interruptor, dispositivo completo

Valor Unidad
Grado de protección (NEMA) (EF011959) -
Número de posiciones de conmutación (EF000231) 2
Ejecución del elemento accionador (EF006976) Otros
Adecuado para iluminación (EF001142) false
Con fuente de luz (EF005905) -
Color del botón (EF000190) Ninguno
Diámetro del orificio (EF000079) 16.0mm
Anchura de apertura (EF004565) 19.0mm
Altura de la abertura (EF004778) 20.0mm
Función de cambio de enclavamiento (EF007447) FALSE
Táctil (EF001407) FALSE
Clase de protección (IP) (EF005474) IP65
Tensión de alimentación (EF004127) ['5', '250']V
Número de contactos normalmente abiertos (EF008256) 1
Número de contactos normalmente cerrados (EF008255) 0
Número de contactos inversores (EF008257) 0
Ejecución de la conexión eléctrica (EF003961) Conexión enchufable plana
Con anillo central (EF006014) false
Material del anillo frontal (EF005972) Plástico
Anillo frontal de color (EF002429) Negro
