3RV2021-4EA10-0DA0 SIEMENS Interruptor automático tamaño S0 para protección de distribuciones sin protección.. Ver más grande

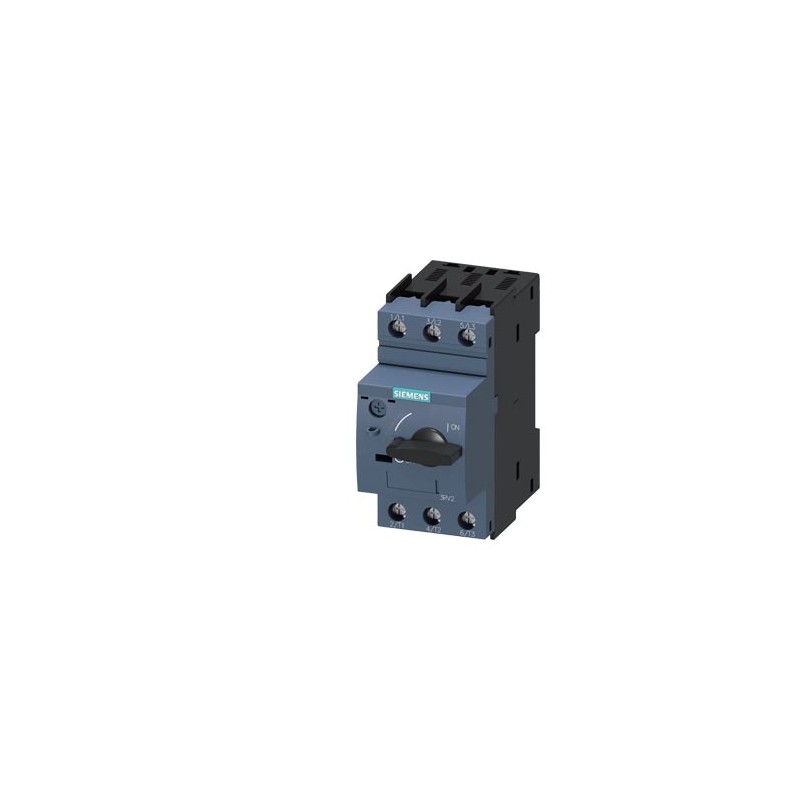

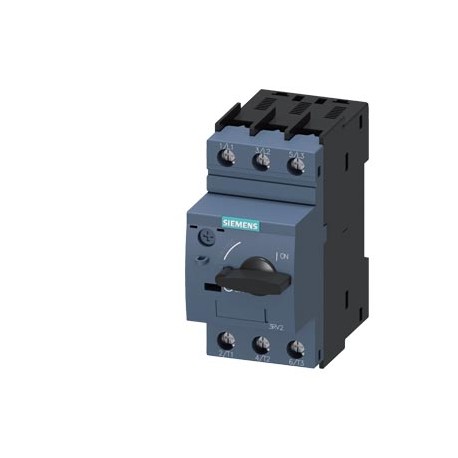

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RV2021-4EA10-0DA0 SIEMENS Interruptor automático tamaño S0 para protección de distribuciones sin protección..

3RV2021-4EA10-0DA0

SIEMENS

SIRIUS, Interruptor automático tamaño S0 para protección de distribuciones sin protección de pérdida de fase Disparador por sobrecarga con retardo según intensidad 27...32 A Disparador de cortocircuito 400 A conexión por tornillo poder de corte estándar

INTERRUPTOR AUT. TAM. S0, P/ PROTEC. MOTORES, CLASE 10, DISP. A 27...32A, DISP. N 400A, SIN PROTEC. PERDIDA DE FASE BORNES DE TORNILLO, PODER DE CORTE ESTANDAR,.

Más detalles


CONTROL Y CONTACTORES > Interruptores Protección de Motor / Guardamotores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $255.63
Precio unitario: $255.63
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Datos técnicos

Interruptor automático tamaño S0 para protección de distribuciones sin protección de pérdida de fase Disparador por sobrecarga con retardo según intensidad 27...32 A Disparador de cortocircuito 400 A conexión por tornillo poder de corte estándar
nombre comercial del productoSIRIUS
designación del productoInterruptores automáticos
tipo de productopara la protección de distribuciones
denominación del tipo de producto3RV2
Datos técnicos generales
tamaño constructivo del interruptor automáticoS0
tamaño del contactor combinable específico de la empresaS00, S0
ampliación del producto interruptor auxiliarSí
pérdidas [W] con valor asignado de la intensidad
● con AC en estado operativo caliente13,25 W
● con AC en estado operativo caliente por polo4,4 W
tensión de aislamiento con grado de contaminación 3 con AC valor asignado690 V
resistencia a tensión de choque valor asignado6 kV
tensión máxima admitida para separación de protección
● en redes con neutro aislado entre circuito principal y auxiliar400 V
● en redes con neutro a tierra entre circuito principal y auxiliar400 V
resistencia a choques según IEC 60068-2-2725g / 11 ms senoidal
vida útil mecánica (ciclos de maniobra)
● de contactos principales típico100 000
● de los contactos auxiliares típico100 000
vida útil eléctrica (ciclos de maniobra) típico100 000
designaciones de referencia según IEC 81346-2:2009Q
Directiva RoHS (fecha)10/01/2009
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.2 000 m
temperatura ambiente
● durante el funcionamiento-20 ... +60 °C
● durante el almacenamiento-50 ... +80 °C
● durante el transporte-50 ... +80 °C
compensación de temperatura-20 ... +60 °C
humedad relativa del aire durante el funcionamiento10 ... 95 %
Circuito de corriente principal
número de polos para circuito principal3
valor de respuesta ajustable para corriente del disparador de sobrecarga dependiente de la corriente0,84 ... 1 A
tensión de empleo
● valor asignado690 V
● valor asignado20 ... 690 V
● con AC-3 valor asignado máx.690 V
frecuencia de empleo valor asignado50 ... 60 Hz
intensidad de empleo valor asignado32 A
intensidad de empleo
● con AC-3 con 400 V valor asignado32 A
potencia de empleo
● con AC-3
— con 230 V valor asignado7,5 kW
— con 400 V valor asignado15 kW
— con 500 V valor asignado18,5 kW
— con 690 V valor asignado30 kW
frecuencia de maniobra
● con AC-3 máx.15 1/h
Circuito de corriente secundario
número de contactos NC para contactos auxiliares0
número de contactos NA para contactos auxiliares0
número de contactos conmutados para contactos auxiliares0
Protección/ Vigilancia
función del producto
● detección de defectos a tierraNo
● detección de pérdida de faseNo
clase de disparoCLASS 10
tipo de disparador por sobrecargatérmico
poder de corte corriente de cortocircuito de servicio (Ics) con AC
● con 240 V valor asignado100 kA
● con 400 V valor asignado25 kA
● con 500 V valor asignado5 kA
● con 690 V valor asignado2 kA
poder de corte corriente de cortocircuito límite (Icu)
● con AC con 240 V valor asignado100 kA
● con AC con 400 V valor asignado55 kA
● con AC con 500 V valor asignado10 kA
● con AC con 690 V valor asignado4 kA
valor de respuesta de corriente del disparador instantáneo de cortocircuito400 A
Protección contra cortocircuitos
función del producto protección de cortocircuitoSí
tipo de disparador por cortocircuitomagnético
tipo de cartucho fusible con red IT para protección contra cortocircuitos del circuito principal
● con 400 VgG 63 A
● con 500 VgG 63 A
● con 690 VgG 63 A
Instalación/ fijación/ dimensiones
posición de montajesegún las necesidades del usuario
tipo de fijaciónfijación por tornillo y abroche a perfil DIN de 35 mm según DIN EN 60715
altura97 mm
anchura45 mm
profundidad97 mm
distancia que debe respetarse
● a piezas puestas a tierra con 400 V
— hacia abajo30 mm
— hacia arriba30 mm
— hacia un lado9 mm
● a piezas bajo tensión con 400 V
— hacia abajo30 mm
— hacia arriba30 mm
— hacia un lado9 mm
● a piezas puestas a tierra con 500 V
— hacia abajo30 mm
— hacia arriba30 mm
— hacia un lado9 mm
● a piezas bajo tensión con 500 V
— hacia abajo30 mm
— hacia arriba30 mm
— hacia un lado9 mm
● a piezas puestas a tierra con 690 V
— hacia abajo50 mm
— hacia arriba50 mm
— hacia atrás0 mm
— hacia un lado30 mm
— hacia adelante0 mm
● a piezas bajo tensión con 690 V
— hacia abajo50 mm
— hacia arriba50 mm
— hacia atrás0 mm
— hacia un lado30 mm
— hacia adelante0 mm
Conexiones/ Bornes
componente del producto borne desmontable para circuito auxiliar y de controlNo
tipo de conexión eléctrica
● para circuito principalconexión por tornillo
disposición de la conexión eléctrica para circuito principalarriba y abajo
tipo de secciones de conductor conectables
● para contactos principales
— monofilar o multifilar2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
— alma flexible con preparación de los extremos de cable2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
par de apriete
● para contactos principales con bornes de tornillo2 ... 2,5 N·m
tipo de vástago del destornilladorDiámetro 5 ... 6 mm
tamaño de la punta del destornilladorPozidriv tam. 2
tipo de rosca del tornillo de conexión
● para contactos principalesM4
Seguridad
valor B10
● con alta tasa de demanda según SN 319205 000
cuota de defectos peligrosos
● con baja tasa de demanda según SN 3192050 %
● con alta tasa de demanda según SN 3192050 %
tasa de fallos [valor FIT]
● con baja tasa de demanda según SN 3192050 FIT
grado de protección IP frontal según IEC 60529IP20
protección contra contactos directos frontal según IEC 60529a prueba de contacto directo con los dedos en caso de contacto vertical por la parte frontal
tipo de display para estado de conmutaciónMuletilla
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalDeclaration of Conformity

CCC

Confirmation

KC

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Test CertificatesMarine / Shipping

Type Test Certificates/Test Report

Special Test Certificate

ABS (American Bureau of Shipping)

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

Marine / ShippingotherRailway

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Confirmation

Household and similar appliances

Confirmation

Railway

Vibration and Shock

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Curva característica: Comportamiento en disparo, I²t, Corriente de corte limitada
Otras características (p. ej. vida útil eléctrica, frecuencia de maniobras)
Última modificación:27/1/2022
Fecha
7/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RV2021-4EA10-0DA0
Descripción de productoInterruptor automático tamaño S0 para protección de distribuciones sin protección de pérdida de fase Disparador por sobrecarga con retardo según intensidad 27...32 A Disparador de cortocircuito 400 A conexión por tornillo poder de corte estándar
Familia de productoInterruptores automáticos SIRIUS 3RV2
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local349 / 41E
Factor del metalLBP-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega70 Día/Días
Peso neto (kg)0,380 Kg
Dimensión de empaquetado49,00 x 102,00 x 102,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209866829
UPC662643924480
Commodity code85362090
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5333
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/10/09
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1439-12-15-21
UNSPSC1539-12-16-01

Datos ETIM

ETIM: EC000228 - Interruptor para protección de transformadores, generadores y sistemas

Valor Unidad
Montaje en rail DIN opcional (EF008904) -
Tensión nominal (EF003977) -V
Aparato completo con dispositivo de protección (EF008906) -
Intensidad nominal permanente Iu (EF001389) 32.0A
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 55.0kA
Ajuste actual de liberación de sobrecarga (EF002336) ['27', '32']A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) ['-', '-']A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) ['400', '400']A
Protección de fallo a tierra integrada (EF007296) false
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Adecuado para montaje en carril DIN (EF007250) FALSE
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) false
Con liberación de subtensión (EF007518) false
Número de polos (EF001391) 3
Posición de la conexión para el circuito principal de tensión (EF006671) Otros
Ejecución del elemento accionador (EF006976) Intercambio
Accionamiento motorizado integrado (EF006697) false
Accionamiento motorizado opcional (EF007386) false
Clase de protección (IP) (EF005474) IP20



Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RV2021-4EA10-0DA0 3RV2021-4EA10-0DA0 ES_3RV2021-4EA10-0DA0.pdf 423 Kbytes 3RV2021-4EA10-0DA0 3RV2021-4EA10-0DA0 ES_3RV2021-4EA10-0DA0.pdf
