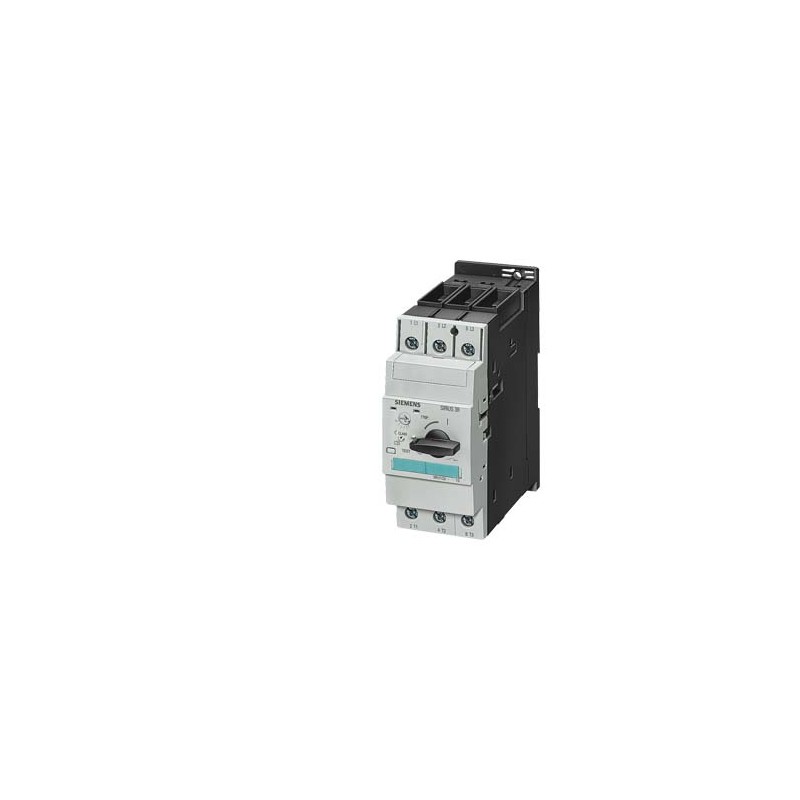

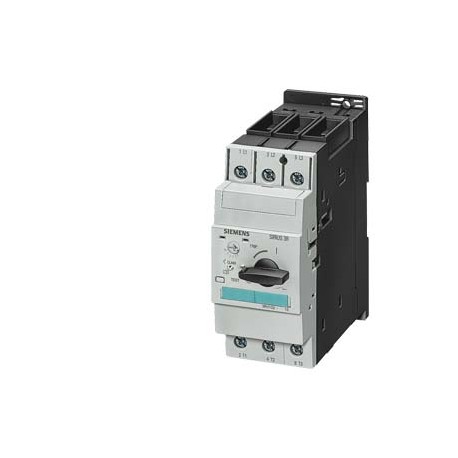

3RV1431-4EA10-0BA0 SIEMENS TIPO ESPECIAL INTERRUPTOR AUTOM. TAM. S2, PARA PROTEC. DE TRAFOS, DISP. A 22...3..
3RV1431-4EA10-0BA0
SIEMENS
tipo especial Interruptor automático tamaño S2 para protección de transformador Disparador por sobrecarga con retardo según intensidad 22...32 A Disparador de cortocircuito 660 A borne de tornillo poder de corte estándar Temperatura ambiente -50 °C 500 ciclos de maniobra !!! Producto a extinguir El sucesor es SIRIUS 3RV2
CONTROL Y CONTACTORES > Interruptores Protección de Motor / Guardamotores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS
Más vendidos
▲Más Información
▲| Nombre comercial del producto | SIRIUS | |
| Designación del producto | interruptores automáticos | |
| Tipo de producto | para protección de transformadores | |
| Datos técnicos generales: | ||
| Ampliación del producto | ||
| ● interruptor auxiliar | Sí | |
| Pérdidas [W] Total típico | 15 W | |
| Resistencia a tensión de choque valor asignado | 6 000 V | |
| Grado de protección IP | ||
| ● frontal | IP20 | |
| Resistencia a choques | 25g / 11 ms | |
| Vida útil mecánica (ciclos de maniobra) | ||
| ● de contactos principales típico | 500 | |
| Condiciones ambiente: | ||
| Altitud de instalación con altura sobre el nivel del mar máx. | 2 000 m | |
| Temperatura ambiente | ||
| ● durante el funcionamiento | -50 ... +60 °C | |
| ● durante el almacenamiento | -50 ... +80 °C | |
| ● durante el transporte | -50 ... +80 °C | |
| Circuito de corriente principal: | ||
| Valor de respuesta ajustable para corriente del disparador de sobrecarga dependiente de la corriente | 22 ... 32 A | |
| Tensión de empleo | ||
| ● valor asignado | 690 V | |
| ● con AC-3 valor asignado máx. | 690 V | |
| Intensidad de empleo | ||
| ● con AC-3 | ||
| — con 400 V valor asignado | 32 A | |
| Frecuencia de maniobra | ||
| ● con AC-3 máx. | 15 1/h | |
| Circuito de corriente secundario: | ||
| Número de contactos conmutados | ||
| ● para contactos auxiliares | 0 | |
| Protección/ Vigilancia: | ||
| Clase de disparo | CLASS 10 | |
| Poder de corte corriente de cortocircuito límite (Icu) | ||
| ● con AC con 240 V valor asignado | 100 kA | |
| ● con AC con 400 V valor asignado | 50 kA | |
| ● con AC con 500 V valor asignado | 10 kA | |
| ● con AC con 690 V valor asignado | 4 kA | |
| Protección contra cortocircuitos | ||
| Tipo de disparador de sobrecorriente y cortocircuito | termomagnético | |
| Instalación/ fijación/ dimensiones: | ||
| Posición de montaje | según las necesidades del usuario | |
| Tipo de fijación | fijación por tornillo y abroche a perfil DIN de 35 mm según DIN EN 50022 | |
| Altura | 140 mm | |
| Anchura | 55 mm | |
| Profundidad | 149 mm | |
| Distancia que debe respetarse | ||
| ● para montaje en serie | ||
| — hacia atrás | 0 mm | |
| — hacia un lado | 0 mm | |
| Conexiones/Bornes: | ||
| Función del producto | ||
| ● borne desmontable para circuito auxiliar y circuito de mando | No | |
| Tipo de conexión eléctrica | ||
| ● para circuito principal | conexión por tornillo con borne de caja | |
| ● para circuito auxiliar y circuito de mando | conexión por tornillo | |
| Disposición de la conexión eléctrica para circuito principal | frontal | |
| Tipo de secciones de conductor conectables | ||
| ● para contactos principales | ||
| — monofilar | 2x (0,75 ... 16 mm²) | |
| — multifilar | 2x (0,75 ... 25 mm²), 1x (0,75 ... 35 mm²) | |
| — alma flexible con preparación de los extremos de cable | 2x (0,75 ... 16 mm²), 0,75 ... 25 mm² | |
| ● con cables AWG para contactos principales | 2x (18 ... 2), 1x (18 ... 2) | |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 3RV1431-4EA10-0BA0 SIEMENS TIPO ESPECIAL INTERRUPTOR AUTOM. TAM. S2, PARA PROTEC. DE TRAFOS, DISP. A 22.. | 69 Kbytes |
|
