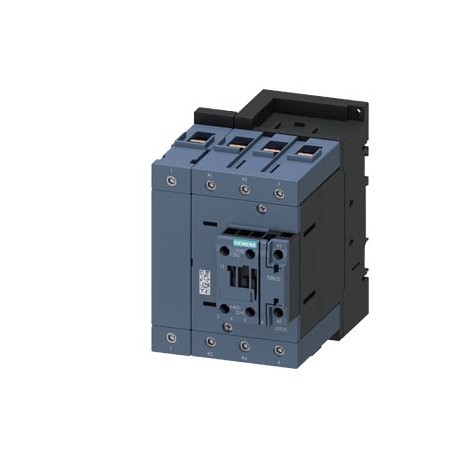

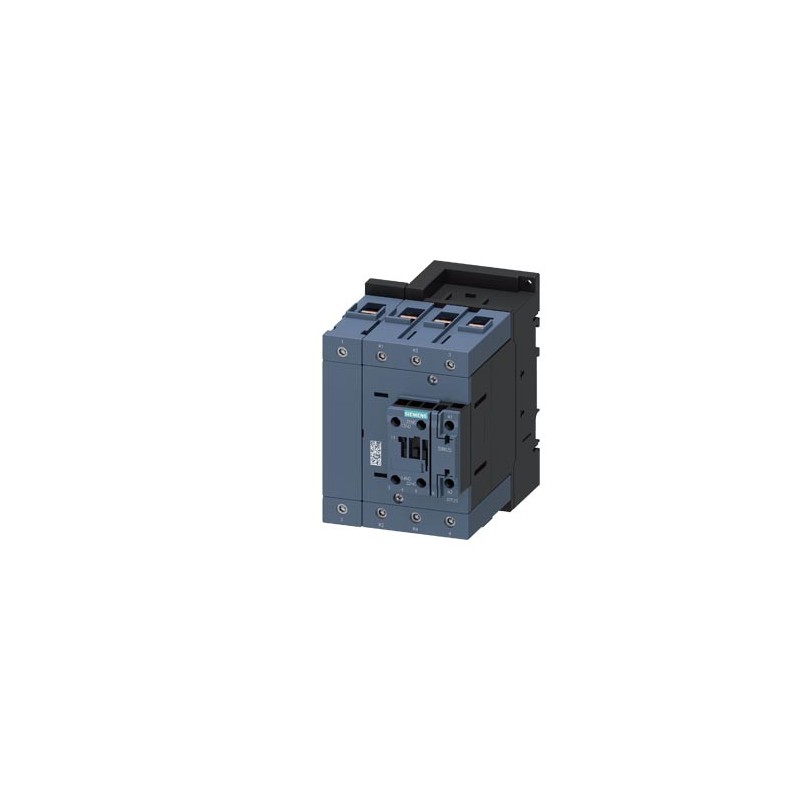

3RT2544-1AL20 SIEMENS Contactor de potencia, AC-3 65 A, 30 kW/400 V 2 NA + 2 NC 230 V AC, 50/60 Hz 4 polos t.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RT2544-1AL20 SIEMENS Contactor de potencia, AC-3 65 A, 30 kW/400 V 2 NA + 2 NC 230 V AC, 50/60 Hz 4 polos t..

3RT2544-1AL20

SIEMENS

Contactor de potencia, AC-3 65 A, 30 kW/400 V 2 NA + 2 NC 230 V AC, 50/60 Hz 4 polos tamaño S3 conexión por tornillo 1 NA + 1 NC integrados

contactor, AC-3, 30 kW/400 V AC

Más detalles


CONTROL Y CONTACTORES > Contactores de Potencia

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $280.34
Precio unitario: $280.34

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Contactor de potencia, AC-3 65 A, 30 kW/400 V 2 NA + 2 NC 230 V AC, 50/60 Hz 4 polos tamaño S3 conexión por tornillo 1 NA + 1 NC integrados
nombre comercial del productoSIRIUS
designación del productoContactor
denominación del tipo de producto3RT25
Datos técnicos generales
tamaño del contactorS3
ampliación del producto
● módulo de función para comunicaciónNo
● interruptor auxiliarSí
tensión de aislamiento
● del circuito principal con grado de contaminación 3 valor asignado1 000 V
● del circuito auxiliar con grado de contaminación 3 valor asignado690 V
resistencia a tensión de choque
● del circuito principal valor asignado8 kV
● del circuito auxiliar valor asignado6 kV
tensión máxima admitida para separación de protección entre bobina y contactos principales según EN 60947-1690 V
resistencia a choques con choque rectangular
● con AC6,7g / 5 ms, 4,0g / 10 ms
resistencia a choques con choque sinusoidal
● con AC10,6g / 5 ms, 6,3g / 10 ms
vida útil mecánica (ciclos de maniobra)
● del contactor típico10 000 000
● del contactor con bloque de contactos auxiliares montado para equipo electrónico típico5 000 000
● del contactor con bloque de contactos auxiliares montado típico10 000 000
designaciones de referencia según IEC 81346-2:2009Q
Directiva RoHS (fecha)09/01/2017
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.2 000 m
temperatura ambiente
● durante el funcionamiento-25 ... +60 °C
● durante el almacenamiento-55 ... +80 °C
humedad relativa del aire mín.10 %
humedad relativa del aire con 55 °C según IEC 60068-2-30 máx.95 %
Circuito de corriente principal
número de polos para circuito principal4
número de contactos NA para contactos principales2
número de contactos NC para contactos principales2
intensidad de empleo
● con AC-1 hasta 690 V
— con temperatura ambiente de 40 °C valor asignado100 A
— con temperatura ambiente de 60 °C valor asignado90 A
● con AC-2 con AC-3 con 400 V
— por NA valor asignado65 A
— por NC valor asignado65 A
sección mínima en circuito principal con valor asignado máximo AC-135 mm²
intensidad de empleo
● con 1 vía de circulación de corriente con DC-1
— con 24 V valor asignado100 A
— con 110 V valor asignado9 A
— con 220 V valor asignado2 A
— con 440 V valor asignado0,6 A
— con 600 V valor asignado0,4 A
● con 2 vías de corriente en serie con DC-1
— con 24 V valor asignado100 A
— con 110 V valor asignado100 A
— con 220 V valor asignado10 A
— con 440 V valor asignado1,8 A
● con 1 vía de circulación de corriente con DC-3 con DC-5
— con 24 V por NC valor asignado40 A
— con 24 V por NA valor asignado40 A
— con 110 V por NC valor asignado2,5 A
— con 110 V por NA valor asignado2,5 A
— con 220 V por NC valor asignado1 A
— con 220 V por NA valor asignado1 A
— con 440 V por NC valor asignado0,15 A
— con 440 V por NA valor asignado0,15 A
● con 2 vías de corriente en serie con DC-3 con DC-5
— con 24 V por NC valor asignado100 A
— con 24 V por NA valor asignado100 A
— con 110 V por NC valor asignado100 A
— con 110 V por NA valor asignado100 A
— con 220 V por NC valor asignado7 A
— con 220 V por NA valor asignado7 A
— con 440 V por NC valor asignado0,42 A
— con 440 V por NA valor asignado0,42 A
potencia de empleo con AC-2 con AC-3
● con 230 V por NC valor asignado18,5 kW
● con 230 V por NA valor asignado18,5 kW
● con 400 V por NC valor asignado30 kW
● con 400 V por NA valor asignado30 kW
corriente de breve duración soportable con estado operativo frío hasta 40 °C
● limitada a 1 s con corte de corriente máx.880 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
● limitada a 5 s con corte de corriente máx.880 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
● limitada a 10 s con corte de corriente máx.691 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
● limitada a 30 s con corte de corriente máx.437 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
● limitada a 60 s con corte de corriente máx.344 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
pérdidas [W] con AC-3 con 400 V con valor asignado intensidad de empleo por conductor3,5 W
frecuencia de maniobra en vacío
● con AC5 000 1/h
frecuencia de maniobra
● con AC-1 máx.900 1/h
Circuito de control/ Control por entrada
tipo de corriente de la tensión de alimentación de mandoAC
tensión de alimentación del circuito de mando con AC
● con 50 Hz valor asignado230 V
● con 60 Hz valor asignado230 V
factor de rango de trabajo tensión de alimentación de mando valor asignado de la bobina con AC
● con 50 Hz0,8 ... 1,1
● con 60 Hz0,85 ... 1,1
potencia inicial aparente de la bobina con AC348 VA
● con 50 Hz348 VA
● con 60 Hz296 VA
cos phi inductivo a la potencia de atracción de la bobina0,62
● con 50 Hz25
● con 60 Hz18
potencia de retención aparente de la bobina con AC25 VA
● con 50 Hz0,62 VA
● con 60 Hz0,55 VA
cos phi inductivo con potencia de retención de la bobina0,35
● con 50 Hz0,35
● con 60 Hz0,41
retardo de cierre
● con AC13 ... 50 ms
retardo de apertura
● con AC11 ... 20 ms
duración de arco10 ... 20 ms
tipo de control del accionamiento de maniobraAC
Circuito de corriente secundario
número de contactos NC para contactos auxiliares conmutación instantánea1
número de contactos NA para contactos auxiliares conmutación instantánea1
intensidad de empleo con AC-12 máx.10 A
intensidad de empleo con AC-15
● con 230 V valor asignado6 A
● con 400 V valor asignado3 A
● con 500 V valor asignado2 A
● con 690 V valor asignado1 A
intensidad de empleo con DC-12
● con 24 V valor asignado10 A
● con 48 V valor asignado6 A
● con 60 V valor asignado6 A
● con 110 V valor asignado3 A
● con 125 V valor asignado2 A
● con 220 V valor asignado1 A
● con 600 V valor asignado0,15 A
intensidad de empleo con DC-13
● con 24 V valor asignado10 A
● con 48 V valor asignado2 A
● con 60 V valor asignado2 A
● con 110 V valor asignado1 A
● con 125 V valor asignado0,9 A
● con 220 V valor asignado0,3 A
● con 600 V valor asignado0,1 A
confiabilidad de contacto de los contactos auxiliaresuna conexión errónea por 100 millones (17 V, 1 mA)
Valores nominales UL/CSA
potencia mecánica entregada [hp]
● para motor trifásico con 460/480 V valor asignado25 hp
capacidad de carga de los contactos auxiliares según ULA600 / P600
Protección contra cortocircuitos
tipo de cartucho fusible
● para protección contra cortocircuitos del circuito principal
— con tipo de coordinación 1 necesariogG: 250 A (690 V, 100 kA)
— con tipo de coordinación 2 necesariogR: 250 A (690 V, 100 kA)
● para protección contra cortocircuitos del bloque de contactos auxiliares necesariofusible gG: 10 A
Instalación/ fijación/ dimensiones
posición de montajecon plano de montaje vertical, girable +/-180°; con plano de montaje vertical, inclinable +/-22,5° hacia delante y atrás
tipo de fijaciónfijación por tornillo y abroche a perfil DIN de 35 mm según DIN EN 60715
● montaje en serieSí
altura140 mm
anchura70 mm
profundidad152 mm
distancia que debe respetarse
● para montaje en serie
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia abajo0 mm
— hacia un lado0 mm
● a piezas puestas a tierra
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba10 mm
— hacia un lado10 mm
— hacia abajo10 mm
● a piezas bajo tensión
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba10 mm
— hacia abajo10 mm
— hacia un lado10 mm
Conexiones/ Bornes
tipo de conexión eléctrica
● para circuito principalconexión por tornillo
● para circuito auxiliar y circuito de mandoconexión por tornillo
● en contactor para contactos auxiliaresBornes de tornillo
● de la bobinaBornes de tornillo
tipo de secciones de conductor conectables
● para contactos principales
— monofilar2x (2,5 ... 16 mm²)
— multifilar2 x (6 ... 16 mm²), 2 x (10 ... 50 mm²), 1 x (10 ... 70 mm²)
— monofilar o multifilar2x (2,5 ... 16 mm²); [2x (6 ... 16 mm²), 2x (10 ... 50 mm²), 1x (10 ... 70 mm²)]
— alma flexible con preparación de los extremos de cable2x (2,5 ... 35 mm²), 1x (2,5 ... 50 mm²)
● con cables AWG para contactos principales2x (10 ... 1/0), 1x (10 ... 2)
tipo de secciones de conductor conectables
● para contactos auxiliares
— monofilar2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
— monofilar o multifilar2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
— alma flexible con preparación de los extremos de cable2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● con cables AWG para contactos auxiliares2x (20 ... 16), 2x (18 ... 14)
calibre AWG como sección de conductor conectable codificada para contactos principales10 ... 2
Seguridad
función del producto
● contacto espejo según IEC 60947-4-1Sí
● apertura positiva según IEC 60947-5-1No
grado de protección IP frontal según IEC 60529IP20
protección contra contactos directos frontal según IEC 60529a prueba de contacto directo con los dedos en caso de contacto vertical por la parte frontal
Certificados/ Homologaciones

Descargas y manuales

General Product Approval

CSA

CCC

Confirmation

UL

KC

EAC

EMCFunctional Safety/Safety of MachineryDeclaration of ConformityTest CertificatesMarine / Shipping

RCM

Type Examination Certificate

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

Marine / Shippingother

DNV / Det Norske Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Confirmation

RailwayDangerous Good

Vibration and Shock

Transport Information

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Curva característica: Comportamiento en disparo, I²t, Corriente de corte limitada
Otras características (p. ej. vida útil eléctrica, frecuencia de maniobras)
Última modificación:26/1/2022
Fecha
11/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RT2544-1AL20
Descripción de productoContactor de potencia, AC-3 65 A, 30 kW/400 V 2 NA + 2 NC 230 V AC, 50/60 Hz 4 polos tamaño S3 conexión por tornillo 1 NA + 1 NC integrados
Familia de productoContactores SIRIUS 3RT25, 4 polos, 2 NA + 2 NC
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local331 / 41B
Factor del metalLEO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega40 Día/Días
Peso neto (kg)2,035 Kg
Dimensión de empaquetado145,00 x 170,00 x 135,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4047621027616
UPCNo disponible
Commodity code85364900
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5370
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/09/17
Clase de productoC: productos manufacturados producidos a pedido, que no pueden ser reutilizado o re-utilised o devolverse contra crédito.
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-37-10-03
eClass7.127-37-10-03
eClass827-37-10-03
eClass927-37-10-03
eClass9.127-37-10-03
ETIM5EC000066
ETIM6EC000066
ETIM7EC000066
ETIM8EC000066
IDEA44755
UNSPSC1539-12-15-29

Datos ETIM

ETIM: EC000066 - Contactor de potencia para conmutar la alimentación de CA

Valor Unidad
Potencia asignada de empleo NEMA (EF011960) -kW
Tensión de alimentación de control nominal Us en CC (EF003980) ['-', '-']V
Tipo de tensión de accionamiento (EF008242) CA
Corriente de funcionamiento nominal Ie en CA-1, 400 V (EF001393) 100A
Corriente de funcionamiento nominal Ie en CA-3, 400 V (EF001392) 65A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 30.0kW
Corriente de funcionamiento nominal Ie a 400 V CA-4 (EF008495) -A
Potencia nominal de funcionamiento a 400 V, CA-4 (EF008496) -kW
Adecuado para instalación en serie (EF001126) true
Número de contactos auxiliares normalmente abiertos (EF001376) 1
Número de contactos auxiliares normalmente cerrados (EF001377) 1
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Número de contactos normalmente cerrados como contactos principales (EF001375) 2
Número de contactos normalmente abiertos como contactos principales (EF001374) 2
Tensión de alimentación de control nominal Us a CA 50HZ (EF003978) -V
Tensión de alimentación de control nominal Us a CA 60HZ (EF003979) -V


Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
3RT2544-1AL20 3RT2544-1AL20 ES_3RT2544-1AL20.pdf 256 Kbytes 3RT2544-1AL20 3RT2544-1AL20 ES_3RT2544-1AL20.pdf

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
