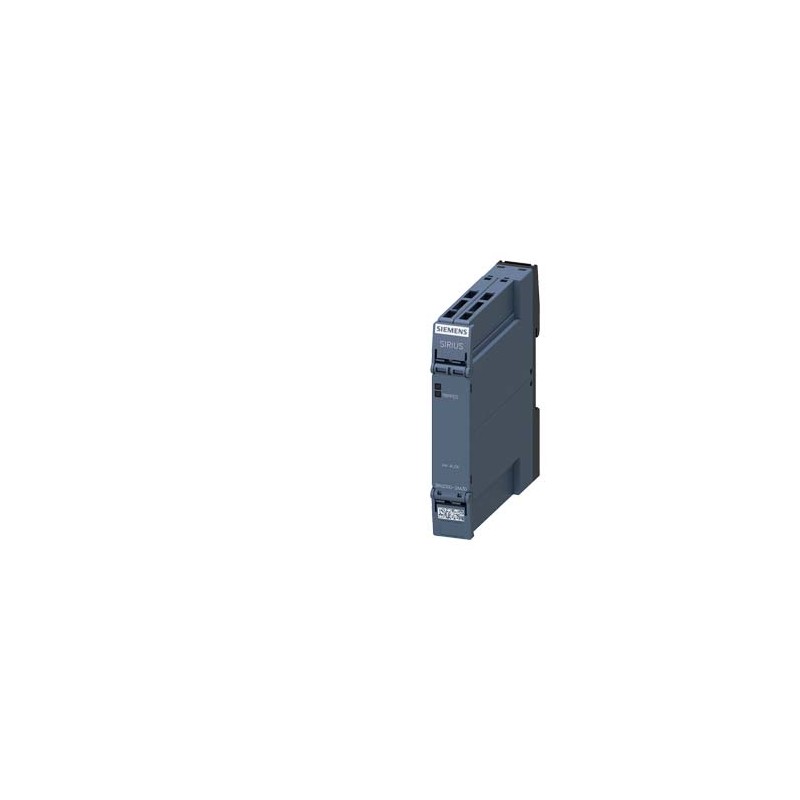

3RN2000-2AA30 SIEMENS SIRIUS Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RN2000-2AA30 SIEMENS SIRIUS

3RN2000-2AA30

SIEMENS

SIRIUS, Relé de protección de motor por termistor unidad de evaluación compacta, carcasa de 17,5 mm, borne de resorte, 1 contacto conmutado, Us = 24 V AC/DC, rearme automático, apto para interruptores bimetálicos, tensión de alimentación=tensión de salida, 1 LED (tripped)

Relé prot. motor por termistor Unidad de eval. compacta Caja de 17,5 mm Bornes de resorte 1 CO US = AC/DC 24 V Autorearme Apto para sensores de bimetal Tensión aliment.=tensión salida 1 LED (READY).

Más detalles


Componentes industriales de baja tensión > Relé de protección de motor de termistor

CONTROL Y CONTACTORES > Relés de Función

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $135.82
Precio unitario: $135.82
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Datos técnicos

Relé de protección de motor por termistor unidad de evaluación compacta, caja de 17,5 mm, borne de resorte, 1 CO, US = 24 V AC/DC, reset automático, apto para interruptores bimetálicos, tensión de alimentación=tensión de salida, 1 LED (tripped)
nombre comercial del productoSIRIUS
categoría de productoProtección de motor por termistor SIRIUS 3RN2
designación del productoRelé de protección de motor por termistor
tipo de productoAparato de evaluación compacto, adecuado para sensor bimetal (borne A1 puenteado con común del contacto conmutado)
denominación del tipo de producto3RN2
Datos técnicos generales
función del productoprotección de motor por termistor
tipo de display LEDSí
tensión de aislamiento para categoría de sobretensión III según IEC 60664 con grado de contaminación 3 valor asignado300 V
grado de contaminación3
resistencia a tensión de choque valor asignado4 kV
grado de protección IPIP20
resistencia a choques según IEC 60068-2-2711g / 15 ms
resistencia a vibraciones según IEC 60068-2-610 … 55 Hz: 0,35 mm
vida útil mecánica (ciclos de maniobra) típico10 000 000
vida útil eléctrica (ciclos de maniobra) con AC-15 con 230 V típico100 000
corriente térmica del elemento conmutador con contactos máx.5 A
designaciones de referencia según IEC 81346-2:2009K
Directiva RoHS (fecha)05/28/2009
Función del producto
función del producto
● memoria de fallosNo
● detección dinámica de rotura de hiloNo
● reset externoNo
● reset automáticoSí
● reset manualNo
Circuito de control/ Control por entrada
tipo de corriente de la tensión de alimentación de mandoAC/DC
tensión de alimentación del circuito de mando con AC
● con 50 Hz valor asignado24 ... 24 V
● con 60 Hz valor asignado24 ... 24 V
tensión de alimentación del circuito de mando con DC
● valor asignado24 ... 24 V
factor de rango de trabajo tensión de alimentación de mando valor asignado con DC
● valor inicial0,85
● valor final1,1
factor de rango de trabajo tensión de alimentación de mando valor asignado con AC con 50 Hz
● valor inicial0,85
● valor final1,1
factor de rango de trabajo tensión de alimentación de mando valor asignado con AC con 60 Hz
● valor inicial0,85
● valor final1,1
pico de intensidad de conexión
● con 24 V1,8 A
duración del pico de intensidad de conexión
● con 24 V2 ms
Circuito de medida
tiempo de puenteo en caso de fallo de red mín.40 ms
Precisión
precisión de medida relativa9 %
Circuito de corriente secundario
material de los contactosAgSnO2
número de contactos NC para contactos auxiliares0
número de contactos NA para contactos auxiliares0
número de contactos conmutados para contactos auxiliares1
Circuito de corriente principal
frecuencia de empleo valor asignado50 ... 60 Hz
intensidad máxima admisible del relé de salida con AC-15 con 250 V con 50/60 Hz3 A
intensidad máxima admisible del relé de salida con DC-13
● con 24 V1 A
● con 125 V0,2 A
corriente permanente del cartucho fusibles DIAZED del relé de salida6 A
Compatibilidad electromagnética
perturbaciones conducidas
● por burst según IEC 61000-4-42 kV (power ports) / 1 kV (signal ports)
● por surge conductor-tierra según IEC 61000-4-52 kV (línea a tierra)
● por surge conductor-conductor según IEC 61000-4-51 kV (línea a línea)
descarga electroestática según IEC 61000-4-26 kV descarga en contacto / 8 kV descarga al aire
Separación de potencial
tipo de aislamiento galvánicosin aislamiento galvánico
aislamiento galvánico
● entre entrada y salidaNo
● entre alimentación y otros circuitos eléctricosNo
Conexiones/ Bornes
componente del producto borne desmontable para circuito auxiliar y de controlSí
tipo de conexión eléctricabornes de resorte (de inserción rápida)
● para circuito auxiliar y circuito de mandoConexión PUSH-IN (bornes de resorte)
tipo de secciones de conductor conectables
● monofilar0,5 ... 4 mm²
● alma flexible con preparación de los extremos de cable0,5 ... 2,5 mm²
● alma flexible sin preparación de extremos de cable0,5 ... 4 mm²
● con cables AWG monofilar20 ... 12
● con cables AWG multifilar20 ... 12
sección de conductor conectable
● monofilar0,5 ... 4 mm²
● alma flexible con preparación de los extremos de cable0,5 ... 2,5 mm²
● alma flexible sin preparación de extremos de cable0,5 ... 4 mm²
calibre AWG como sección de conductor conectable codificada
● monofilar20 ... 12
● multifilar20 ... 12
Instalación/ fijación/ dimensiones
posición de montajesegún las necesidades del usuario
tipo de fijaciónfijación por tornillo y abroche a perfil de 35 mm
altura100 mm
anchura17,5 mm
profundidad90 mm
distancia que debe respetarse
● para montaje en serie
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia abajo0 mm
— hacia un lado0 mm
● a piezas puestas a tierra
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia un lado0 mm
— hacia abajo0 mm
● a piezas bajo tensión
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia abajo0 mm
— hacia un lado0 mm
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.2 000 m
temperatura ambiente
● durante el funcionamiento-25 ... +60 °C
● durante el almacenamiento-40 ... +85 °C
● durante el transporte-40 ... +85 °C
humedad relativa del aire durante el funcionamiento70 %
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Type Test Certificates/Test Report

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

DNV-GL

other

Confirmation

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Curva característica: Derating
Última modificación:26/1/2022
Fecha
5/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RN2000-2AA30
Descripción de productoRelé de protección de motor por termistor unidad de evaluación compacta, caja de 17,5 mm, borne de resorte, 1 CO, US = 24 V AC/DC, reset automático, apto para interruptores bimetálicos, tensión de alimentación=tensión de salida, 1 LED (tripped)
Familia de productoProtección de motor por termistor SIRIUS 3RN2
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local334 / 41H
Factor del metalLAO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega10 Día/Días
Peso neto (kg)0,134 Kg
Dimensión de empaquetado111,00 x 130,00 x 38,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4047621004396
UPC804766415678
Commodity code85364900
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos4953
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 28/05/09
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-15-03
eClass7.127-37-15-03
eClass827-37-15-03
eClass927-37-15-03
eClass9.127-37-15-03
ETIM5EC002568
ETIM6EC002568
ETIM7EC002568
ETIM8EC002568
IDEA45282
UNSPSC1539-12-22-29

Datos ETIM

ETIM: EC002568 - Relé de protección de motor de termistor

Valor Unidad
Tipo de tensión de accionamiento (EF008242) -
Tipo de conexión del circuito auxiliar (EF006820) -
Con abrazaderas extraíbles (EF003340) -
Tensión nominal de alimentación de control Us (EF002412) -V
Número de circuitos de medida (EF003425) 1
Número de contactos normalmente cerrados (EF008255) 0
Número de contactos normalmente abiertos (EF008256) 0
Número de contactos inversores (EF008257) 1
Reinicio externo posible (EF003426) false
Almacenamiento de errores posible (EF003423) false
Altura (EF000040) 100.0mm
Anchura (EF000008) 17.5mm
Profundidad (EF000049) 90.0mm
