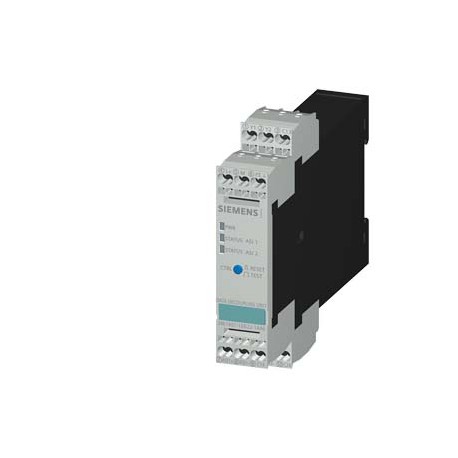

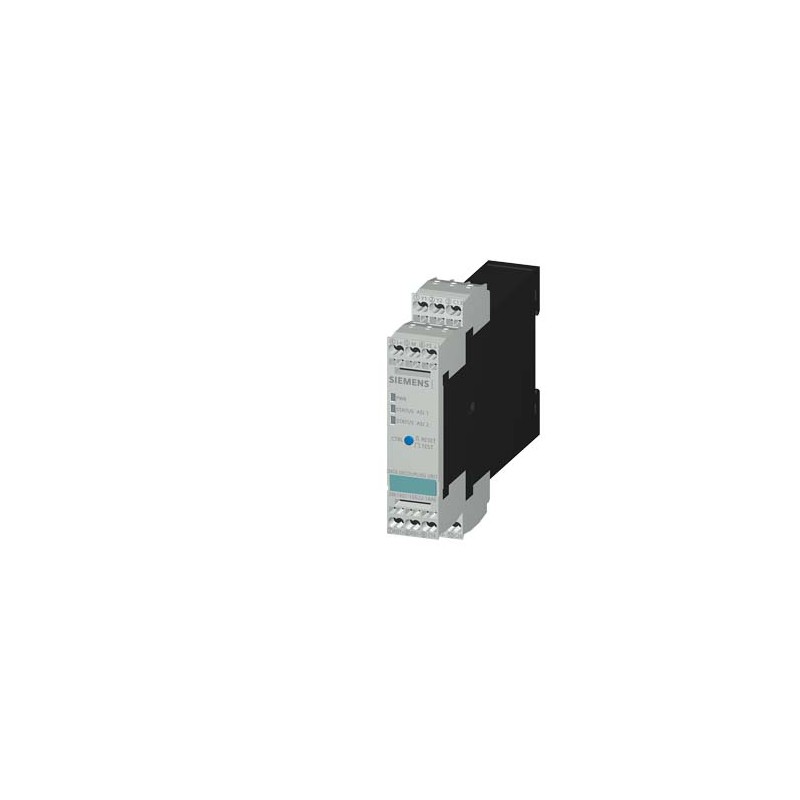

3RK1901-1DG22-1AA0 SIEMENS SIRIUS Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RK1901-1DG22-1AA0 SIEMENS SIRIUS

3RK1901-1DG22-1AA0

SIEMENS

SIRIUS, Acoplador de datos AS-i 2 x 4 A bornes de resorte, AS-i doble módulo de desacoplamiento de datos IP20, SlimLine S22,5 bornes de resorte Ancho de módulo 22,5 mm IN: DC 24 V / 30 V OUT: 2 x AS-I, 4 A protección contra sobrecarga integrada detección integrada de defectos a tierra contacto de señalización rearme remoto

DESACPL. DATOS AS-I 2 X 4A REST AS-INTERFACE, MODULO DOBLE DE DESACOPLAMIENTO DE DATOS,, IP20, SLIMLINE S22,5 BORNES DE RESORTE, ANCHO MODULO 22,5 MM ENTRADA: DC 24 V / 30 V SALIDA: 2 X AS-I, 4 A PROT. SOBRETENSION INTEG., DETEC. DEFECTO A TIERRA INTEG., CONTACTOS DE SENALIZACION, RESET REMOTO.

Más detalles


Controladores industriales (PLC) > Bus de campo, periferia descentralizada – módulo de fuente de alimentación

CONTROL Y CONTACTORES > Aparamenta comunicable AS-Interface, SIMOCODE

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $302.52
Precio unitario: $302.52
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Acoplador de datos AS-i 2 x 4 A bornes de resorte, AS-i doble módulo de desacoplamiento de datos IP20, SlimLine S22,5 bornes de resorte Ancho de módulo 22,5 mm IN: DC 24 V / 30 V OUT: 2 x AS-I, 4 A protección contra sobrecarga integrada detección integrada de defectos a tierra contacto de señalización rearme remoto
Datos técnicos generales
designación del productoMódulo doble de desacoplamiento de datos
tipo de productoSlimLine S22,5 - Módulos para el uso en el armario de distribución IP20
grado de protección IPIP20
altitud de instalación con altura sobre el nivel del mar máx.m2 000
temperatura ambiente
● durante el funcionamiento°C-25 ... +70
● durante el almacenamiento°C-40 ... +85
humedad relativa del aire con 25 °C durante el funcionamiento máx.%70
designaciones de referencia según DIN 40719, ampliado según IEC 204-2 según IEC 750A
designaciones de referencia según EN 61346-2A
potencia activa entregadaW240
vida útil mecánica (ciclos de maniobra) de los contactos de señalización típico1 000 000
función del producto
● reset automáticoNo
● reset externoSí
● reset manualSí
● detección de defectos a tierraSí
● función de prueba de contactos de señalizaciónSí
● apto para redes AS-i a tierraSí
● apto para redes AS-i no a tierraSí
● apto para AS-i Power24VSí
● retardo de conexión secuencialSí
● desacoplamiento de datos AS-InterfaceSí
función Resetsí
valor de respuesta ajustable para corriente del disparador de sobrecarga dependiente de la corrienteA2,5 ... 4
número de conexiones eléctricas para contacto de señalización3
número de salidas para AS-Interface máx.2
tipo de display como visualización de estado LEDssí
número de contactos como NA para función de señalización2
tipo de contacto como NA para función de señalizaciónsí
retardo a la excitación del retardo de conexión secuencialms200
Comunicación/ Protocolol
protocolo soportado protocolo AS-InterfaceSí
Circuito de corriente secundario
intensidad de empleo de los contactos auxiliares
● con AC-15 con 24 VA3
● con DC-13 con 24 VA1
Entradas/ Salidas
tipo de corriente
● de las tensiones de entradaDC
● de tensión de entradaDC
propiedad de la salida resistente a cortocircuitosSí
tensión de salida
● 1 con DC
— valor asignadoV30
— valor asignadoV20,5 ... 31,6
● 2 con DC valor asignadoV24
intensidad de salida con DC máx.A4
tensión de entrada
● 1 con DC
— valor asignadoV30
— valor asignadoV21 ... 32
● 2 con DC valor asignadoV24
intensidad de entrada con DC máx.A8,2
Protección contra cortocircuitos
tipo de protección contra cortocircuitoelectrónico
Instalación/ fijación/ dimensiones
posición de montajevertical
tipo de fijaciónMontaje en perfil de sombrero de 35 mm o montaje mural mediante un adaptador insertable
anchuramm22,5
alturamm104,9
profundidadmm121,2
tipo de conexión eléctrica para circuito auxiliar y circuito de mandoconexión por resorte
componente del producto borne desmontable para circuito auxiliar y de controlSí
tipo de secciones de conductor conectables
● para contactos auxiliares
— monofilar2x (0,25 ... 1,5 mm²)
— alma flexible
— con preparación de los extremos de cable2x (0,25 ... 1,5 mm²)
— sin preparación de extremos de cable2x (0,25 ... 1,5 mm²)
● con cables AWG para contactos auxiliares2x (24 ... 16)
certificado de aptitudCE / UL / CSA
aptitud para uso circuitos de seguridadSí
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Marine / Shippingother

ABS (American Bureau of Shipping)

PRS / Polski Rejestr Statkow

RMRS / Russian Maritime Register

Confirmation

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:8/1/2021
Fecha
16/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RK1901-1DG22-1AA0
Descripción de productoAcoplador de datos AS-i 2 x 4 A bornes de resorte, AS-i doble módulo de desacoplamiento de datos IP20, SlimLine S22,5 bornes de resorte Ancho de módulo 22,5 mm IN: DC 24 V / 30 V OUT: 2 x AS-I, 4 A protección contra sobrecarga integrada detección integrada de defectos a tierra contacto de señalización rearme remoto
Familia de productoMódulos de desacoplamiento de datos S22.5
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local346 / 42C
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega2 Día/Días
Peso neto (kg)0,190 Kg
Dimensión de empaquetado107,00 x 125,00 x 30,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209881198
UPC887621822514
Commodity code85371098
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos3721
Group CodeR711
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/05/12
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-24-26-11
eClass7.127-24-26-11
eClass827-24-26-11
eClass927-24-26-11
eClass9.127-24-26-11
ETIM5EC002583
ETIM6EC002583
ETIM7EC002583
ETIM8EC002583
IDEA43575
UNSPSC1532-15-17-06

Datos ETIM

ETIM: EC002583 - Bus de campo, periferia descentralizada – módulo de fuente de alimentación

Valor Unidad
Tensión de entrada a 50 Hz CA (EF007118) ['-', '-']V
Tensión de entrada a 60 Hz CA (EF007119) ['-', '-']V
Tensión de entrada CC (EF007120) ['21', '32']V
Tipo de tensión de entrada (EF003033) CC
Corriente máxima de entrada en CA 50 Hz (EF007360) FALSEA
Corriente máxima de entrada en CA 60 Hz (EF007361) FALSEA
Corriente máxima de entrada en CC (EF007362) 8.2A
Tensión de salida a 50 Hz CA (EF006999) ['-', '-']V
Tensión de salida a 60 Hz CA (EF007000) ['-', '-']V
Tensión de salida en CC (EF007001) ['20.5', '31.6']V
Tipo de tensión de salida (EF008222) CC
Corriente máxima de salida CA 50 Hz (EF007351) -A
Corriente máxima de salida CA 60 Hz (EF007352) -A
Corriente máx. de salida CC (EF007353) 4.0A
Redundancia (EF003156) false
Adecuado para funciones de seguridad (EF001597) true
Anchura (EF000008) 22.5mm
Altura (EF000040) 104.9mm
Profundidad (EF000049) 121.2mm
