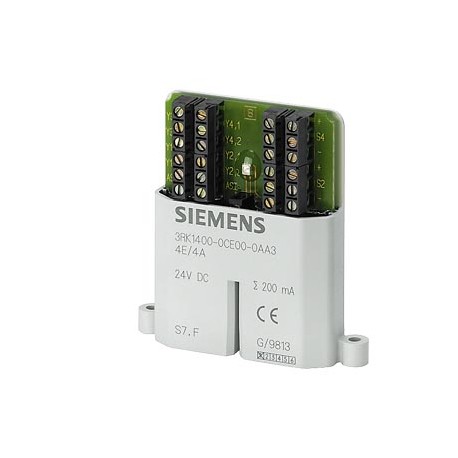

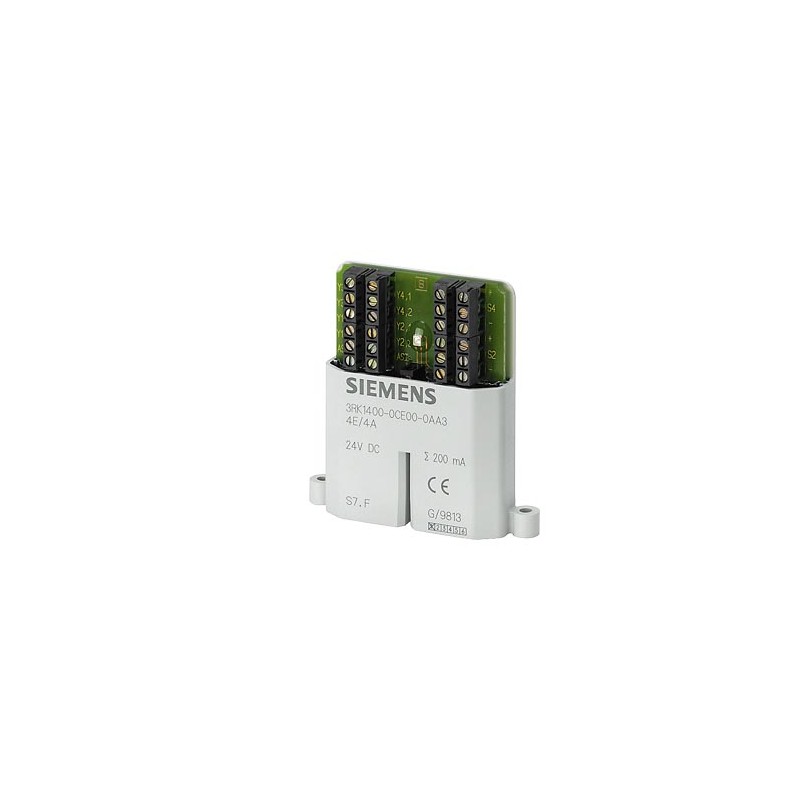

3RK1400-0CE00-0AA3 SIEMENS Módulo plano AS-i, digital 4DI/4DQ, IP20 4 entradas para sensor de 3 conductores .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RK1400-0CE00-0AA3 SIEMENS Módulo plano AS-i, digital 4DI/4DQ, IP20 4 entradas para sensor de 3 conductores ..

3RK1400-0CE00-0AA3

SIEMENS

SIRIUS, Módulo plano AS-i, digital 4DI/4DQ, IP20 4 entradas para sensor de 3 conductores 4 salidas, 24 V DC alimentación de salidas vía U_ASI bornes de tornillo

Módulo AS-interface , 4 entradas/4 salidas, con conexión por tornillo, 4x1 entrada, PNP, 4x salidas 45 mA, alimentación de las salidas DC 24V a través de conductor AS-interface.

Más detalles


CONTROL Y CONTACTORES > Aparamenta comunicable AS-Interface, SIMOCODE

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $225.05
Precio unitario: $225.05
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Módulo plano AS-i, digital 4DI/4DQ, IP20 4 entradas para sensor de 3 conductores 4 salidas, 24 V DC alimentación de salidas vía U_ASI bornes de tornillo
Datos técnicos generales
tipo de productomódulo plano
tipo de tipo de esclavoesclavo estándar
protocolo soportado protocolo AS-InterfaceSí
Tipo4 entradas / 4 salidas
Configuración E/A7
Código ID/ID2F/F
Interfaz AS consumo total corriente máx.mA270
tensión de servicio según especificación AS-InterfaceV26,5 ... 31,6
Corriente aditiva para todas las entradas y salidasmA200
Direccionamientocon conector hembra de direccionamiento integrado
tipo de conexión eléctrica de las entradas y salidasbornes de tornillo
designaciones de referencia según DIN 40719, ampliado según IEC 204-2 según IEC 750A
designaciones de referencia según EN 61346-2K
Alimentación del sensor
tipo de alimentación para la alimentación de sensoresvía AS-Interface
tensión de entradaV20 ... 30
propiedad de la alimentación del sensor resistente a cortocircuito y a sobrecargaSí
Entradas
número de entradas digitales4
tipo de sistema de conexióntécnica a 2 y 3 hilos
Circuito de entradatransistor (PNP)
tipo de corriente de las tensiones de entradaDC
Entradas nivel de conmutación High mín.V10
intensidad de entrada en entrada digital
● con señal <1> mín.mA5
● con señal <0> máx.mA1,5
Entradas alimentación de sensores vía AS-Interfaceresistente a cortocircuitos y sobrecargas
Salidas
número de salidas digitales4
tipo de corriente de las tensiones de salidaDC
tipo de salida lógicaelectrónica
propiedad de la salida resistente a cortocircuitosSí
Salidas
● protección contra cortocircuitosincorporado
● protección contra tensiones inducidasincorporado
● alimentación de tensión externa de 24 V DCno necesario (alimentación de todas las entradas y salidas por cable AS-Interface)
● Watchdogincorporado
Display de estado display AS-Interface/diagnósticoLED dual: tensión AS-i = LED verde / Fault = LED rojo
Asignación de los bits de datos
● D0IN1/OUT1
● D1IN2/OUT2
● D2IN3/OUT3
● D3IN4/OUT4
Condiciones ambiente
temperatura ambiente
● durante el funcionamiento°C-25 ... +85
● durante el almacenamiento°C-40 ... +85
grado de protección IPIP20
Datos mecánicos
anchuramm18,5
alturamm81,5
profundidadmm79,8
tipo de fijaciónsalientes integrados para fijación por tornillo
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Test CertificatesMarine / Shipping

Special Test Certificate

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / Shippingother

RMRS / Russian Maritime Register

DNV-GL

ASI-Certification

Confirmation

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:18/1/2021
Fecha
18/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RK1400-0CE00-0AA3
Descripción de productoMódulo plano AS-i, digital 4DI/4DQ, IP20 4 entradas para sensor de 3 conductores 4 salidas, 24 V DC alimentación de salidas vía U_ASI bornes de tornillo
Familia de productoMódulo plano
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local346 / 42C
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega80 Día/Días
Peso neto (kg)0,090 Kg
Dimensión de empaquetado80,00 x 80,00 x 20,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209383067
UPC754554621517
Commodity code85371098
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos3720
Group CodeR711
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/07/06
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Tris(4-nonylphenyl, branched and linear) phosphite (TNPP) with greater than or equal to 0.1% w/w of 4-nonylphenol, branched and linear (4-NP)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
ETIM8EC001599
IDEA43566
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Datos ETIM

ETIM: EC001599 - Módulo de entrada/salida digital de periférico descentralizado de bus de campo

Valor Unidad
SIL según IEC 61508 (EF009889) -
Tensión de alimentación 50 Hz CA (EF007532) ['-', '-']V
Tensión de alimentación 60 Hz CA (EF007533) ['-', '-']V
Tensión de alimentación CC (EF007534) ['-', '-']V
Tipo de tensión de alimentación (EF002991) CC
Número de entradas digitales (EF001992) 4
Número de salidas digitales (EF001993) 4
Entradas digitales configurables (EF008516) FALSE
Salidas digitales configurables (EF008520) false
Corriente de entrada en la señal 1 (EF001428) 5.0mA
Tensión de entrada permitida (EF007554) ['-', '-']V
Tipo de tensión de entrada (EF003033) DC / DC
Tipo de salida digital (EF003601) Otros
Tensión de salida permitida (EF007553) ['-', '-']V
Tipo de tensión de salida (EF008222) DC / DC
Protección contra cortocircuitos, salidas disponibles (EF003203) true
Número de interfaces HW Ethernet industrial (EF003020) 0
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS232 (EF003021) 0
Número de interfaces HW RS422 (EF003022) 0
Número de interfaces HW RS485 (EF003023) 0
Número de interfaces HW en serie TTY (EF003024) 0
Número de interfaces HW en paralelo (EF003026) 0
Número de interfaces HW sin cables (EF006933) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW Otras (EF003027) 0
Con interfaz óptica (EF003028) false
Soporta el protocolo TCP/IP (EF003050) false
Soporta el protocolo PROFIBUS (EF003052) false
Soporta el protocolo CAN (EF003053) false
Soporta el protocolo INTERBUS (EF003054) false
Soporta el protocolo ASI (EF003051) true
Soporta el protocolo EIB (EF003055) false
Soporta el protocolo Modbus (EF003057) false
Soporta el protocolo de autopista de datos (EF003058) false
Soporta el protocolo DeviceNet (EF003059) false
Soporta el protocolo SUCONET (EF003060) false
Soporta el protocolo LON (EF003017) false
Soporta el protocolo PROFINET IO (EF007525) false
Soporta el protocolo PROFINET CBA (EF007524) false
Soporta el protocolo SERCOS (EF006657) false
Soporta el protocolo Foundation Fieldbus (EF007522) false
Soporta el protocolo Ethernet/IP (EF007521) false
Soporta el protocolo AS-Interface Safety at Work (EF007519) false
Soporta el protocolo DeviceNet Safety (EF007520) false
Soporta el protocolo de seguridad INTERBUS (EF006662) false
Soporta el protocolo PROFIsafe (EF007526) false
Soporta el protocolo SafetyBUS p (EF007527) false
Soporta el protocolo para otros sistemas bus (EF003062) false
Estándar inalámbrico Bluetooth (EF007178) false
Estándar inalámbrico WLAN 802.11 (EF007179) false
Estándar de radio GPRS (EF008523) false
Estándar de radio GSM (EF008524) false
Estándar de radio UMTS (EF008525) false
Maestro de enlace E/S (EF007298) false
Componente del sistema (EF004118) true
Clase de protección (IP) (EF005474) IP20
Ejecución de la conexión eléctrica (EF003961) Conexión roscada
Tiempo de retardo con cambio de señal (EF002382) ['-', '-']ms
Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) -
Montaje en carril posible (EF003972) FALSE
Montaje en pared/directo posible (EF007020) FALSE
Instalación frontal posible (EF007016) false
Montaje en rack posible (EF007018) false
Adecuado para funciones de seguridad (EF001597) false
Categoría según EN 954-1 (EF006782) -
Nivel de rendimiento según EN ISO 13849-1 (EF007399) -
Equipos asociados (Ex ia) (EF004141) -
Equipos asociados (Ex ib) (EF004142) -
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Anchura (EF000008) 18.5mm
Altura (EF000040) 81.5mm
Profundidad (EF000049) 79.8mm
Corriente de salida (EF003202) -A
