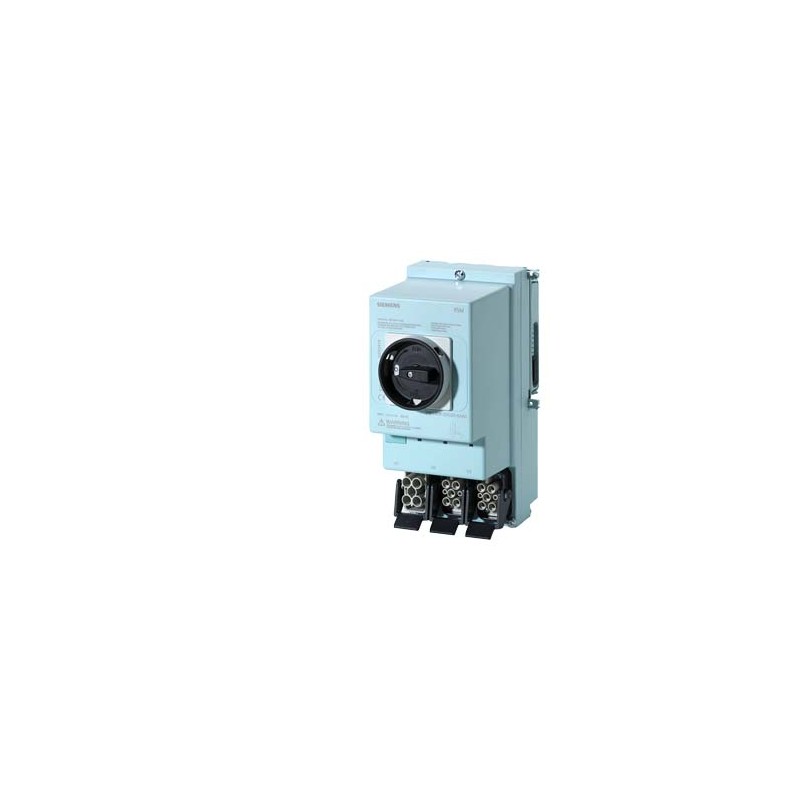

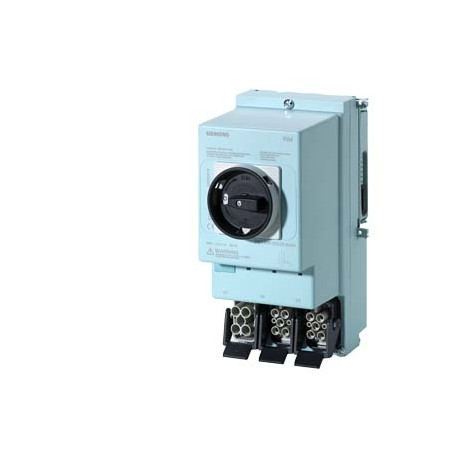

3RK1304-0HS00-6AA0 SIEMENS SIRIUS Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RK1304-0HS00-6AA0 SIEMENS SIRIUS

3RK1304-0HS00-6AA0

SIEMENS

SIRIUS, ET 200pro RSM módulo de interruptor para trabajos hasta 25 A hasta25 A Función de seccionador para circuito principal HAN Q4/2

ET 200PRO RSM MODULO INTERR. TRABAJOS; HASTA 25A; FUNCION DE SECCIONADOR PARA CIRCUITO PPAL. - - HAN Q4/2.

Más detalles


CONTROL Y CONTACTORES > Aparamenta comunicable AS-Interface, SIMOCODE

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $630.20
Precio unitario: $630.20
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

ET 200pro RSM módulo de interruptor para trabajos hasta 25 A hasta25 A Función de seccionador para circuito principal HAN Q4/2
nombre comercial del productoSIMATIC
designación del productoArrancador de motor
tipo de productointerruptor para trabajos
denominación del tipo de productoET 200pro
Datos técnicos generales
función del producto mando localSí
tensión de aislamiento valor asignado400 V
grado de contaminación3
resistencia a tensión de choque valor asignado6 kV
tensión máxima admitida para separación de protección entre circuito principal y auxiliar400 V
grado de protección IPIP65
resistencia a choques15g / 11 ms
resistencia a vibraciones2g
tipo de coordinación1
designaciones de referencia según IEC 81346-2:2009Q
Directiva RoHS (fecha)05/01/2012
componente del producto salida para freno de motorNo
equipamiento del producto
● mando de freno con AC 230 VNo
● mando de freno con AC 400 VNo
● mando de freno con DC 24 VNo
● mando de freno con DC 180 VNo
● mando de freno con DC 500 VNo
función del producto protección de cortocircuitoSí
tipo de protección contra cortocircuitointerruptor automático
poder de corte corriente de cortocircuito límite (Icu)
● con 400 V valor asignado50 000 A
Seguridad
nivel de integridad de la seguridad (SIL) según IEC 615083
Performance Level (PL) según EN ISO 13849-1e
categoría según EN ISO 13849-14
PFHD con alta tasa de demanda según EN 620610,000000000054 1/h
valor T1 para intervalo entre pruebas o vida útil según IEC 6150810 y
protección de contacto directo contra descarga eléctricaa prueba de contacto involuntario con los dedos
Circuito de corriente principal
número de polos para circuito principal3
valor de respuesta ajustable para corriente del disparador de sobrecarga dependiente de la corriente25 ... 25 A
tipo de corrienteAC
tensión de empleo valor asignado200 ... 400 V
zona de trabajo relacionada con la tensión de empleo con AC con 50 Hz200 ... 440 V
intensidad de empleo
● con AC con 400 V valor asignado25 A
● con AC-3 con 400 V valor asignado25 A
Entradas/ Salidas
función del producto
● entradas digitales parametrizablesNo
● salidas digitales parametrizablesNo
número de entradas digitales0
n° de conectores hembra
● para señales digitales de salida0
● para señales digitales de entrada0
Tensión de alimentación
tipo de corriente de la tensión de alimentaciónDC
tensión de alimentación 1 con DC24 ... 24 V
tensión de alimentación 1 con DC valor asignado
● mín. admisible20,4 V
● máx. admisible28,8 V
Circuito de control/ Control por entrada
tipo de corriente de la tensión de alimentación de mandoDC
tensión de alimentación del circuito de mando con DC valor asignado20,4 ... 28,8 V
tensión de alimentación del circuito de mando 1
● con DC valor asignado20,4 ... 28,8 V
● con DC24 ... 24 V
Instalación/ fijación/ dimensiones
posición de montajesegún las necesidades del usuario
tipo de fijaciónfijación por tornillo
altura230 mm
anchura110 mm
profundidad170 mm
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.3 500 m
temperatura ambiente
● durante el funcionamiento-25 ... +55 °C
● durante el almacenamiento-40 ... +70 °C
● durante el transporte-40 ... +70 °C
humedad relativa del aire durante el funcionamiento5 ... 95 %
Comunicación/ Protocolol
protocolo soportado
● protocolo PROFIBUS DPSí
● protocolo PROFINETSí
tipo de puerto protocolo PROFINETSí
función del producto comunicación por busSí
protocolo soportado protocolo AS-InterfaceNo
función del producto
● soporta PROFIenergy MedidasNo
● soporta PROFIenergy ApagadoNo
memoria de espacio de direcciones del área de direccionamiento
● de las entradas1 byte
● de las salidas0 byte
tipo de conexión eléctrica de la interfaz de comunicaciónvía bus de fondo
Conexiones/ Bornes
tipo de conexión eléctrica para circuito principalconector plano
tipo de conexión eléctrica
● 1 para señales digitales de entradaconector hembra M12
● 2 para señales digitales de entradaconector hembra M12
● 3 para señales digitales de entradaconector hembra M12
● 4 para señales digitales de entradaconector hembra M12
tipo de conexión eléctrica
● a la interfaz específica del fabricante del equipointerfaz óptico
● para alimentación de corriente principalconector hembra según ISO23570
● para salida del lado de cargaconector hembra según ISO23570
● para distribución de la corriente principalconector hembra según ISO23570
● para acometida de la tensión de alimentaciónvía bus de fondo
● para distribución de la tensión de alimentaciónvía bus de fondo
Valores nominales UL/CSA
tensión de empleo con AC con 60 Hz según CSA y UL valor asignado600 V
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

Declaration of ConformityTest Certificatesother

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:18/1/2021
Fecha
15/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RK1304-0HS00-6AA0
Descripción de productoET 200pro RSM módulo de interruptor para trabajos hasta 25 A hasta25 A Función de seccionador para circuito principal HAN Q4/2
Familia de productoMódulo de interruptor para trabajos ET 200pro
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local346 / 42D
Factor del metalLAO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega2 Día/Días
Peso neto (kg)1,710 Kg
Dimensión de empaquetado228,00 x 309,00 x 184,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209646742
UPC662643244274
Commodity code85371098
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos3723
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/05/12
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead titanium zirconium oxide

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-09-05
eClass7.127-37-09-05
eClass827-37-09-05
eClass927-37-09-05
eClass9.127-37-09-05
ETIM5EC001037
ETIM6EC001037
ETIM7EC001037
ETIM8EC001037
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Datos ETIM

ETIM: EC001037 - Combinación de arrancador de motor/motor de arranque

Valor Unidad
Número de puestos de mando (EF001372) -
Potencia asignada, 575 V, 60 Hz, trifásica (EF009601) -kW
Soporta el protocolo PROFINET CBA (EF007524) -
Soporta el protocolo SERCOS (EF006657) -
Soporta el protocolo CAN (EF003053) -
Soporta el protocolo LON (EF003017) -
Número de contactos auxiliares normalmente abiertos (EF001376) -
Corriente condicional asignada de cortocircuito, tipo 1, 600 Y/347 V (EF009608) -A
Corriente condicional asignada de cortocircuito, tipo 2, 230V (EF009606) -A
Soporta el protocolo Foundation Fieldbus (EF007522) -
Soporta el protocolo DeviceNet Safety (EF007520) -
Montaje en carril posible (EF003972) -
Potencia asignada, 460 V, 60 Hz, trifásica (EF009600) -kW
Reinicio externo posible (EF003426) -
Soporta el protocolo de autopista de datos (EF003058) -
Potencia asignada de empleo con AC-3, 230 V, trifásica (EF009599) -kW
Soporta el protocolo PROFINET IO (EF007525) -
Con fusible (EF006693) -
Soporta el protocolo para otros sistemas bus (EF003062) -
Adecuado para parada de emergencia (EF001433) -
Corriente condicional asignada de cortocircuito, tipo 1, 480 Y/277 V (EF009607) -A
Temperatura ambiente, límite superior sin restricciones (EF009603) -°C
Número de contactos auxiliares normalmente cerrados (EF001377) -
Soporta el protocolo de seguridad INTERBUS (EF006662) -
Clase de disparo (EF006668) -
Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) -
Soporta el protocolo Ethernet/IP (EF007521) -
Corriente condicional asignada de cortocircuito, tipo 2, 400V (EF009605) -A
Soporta el protocolo Modbus (EF003057) -
Soporta el protocolo AS-Interface Safety at Work (EF007519) -
Protección contra sobrecargas, termocompensada (EF009604) -
Soporta el protocolo INTERBUS (EF003054) -
Soporta el protocolo SafetyBUS p (EF007527) -
Grado de protección (NEMA) (EF011959) -
Soporta el protocolo PROFIsafe (EF007526) -
Número de luces indicadoras (EF001965) -
Soporta el protocolo TCP/IP (EF003050) -
Soporta el protocolo PROFIBUS (EF003052) -
Soporta el protocolo DeviceNet (EF003059) -
Soporta el protocolo SUCONET (EF003060) -
Tipo de arrancador de motor (EF009598) Conmutador/Interruptor de recambio
Con liberación de cortocircuito (EF006691) true
Tensión de alimentación de control nominal Us en CC (EF003980) ['20.4', '28.8']V
Tipo de tensión de accionamiento (EF008242) CC
Corriente nominal de funcionamiento Ie (EF001443) 25A
Intensidad asignada de empleo con AC-3, 400 V (EF009602) 25A
Ajuste actual de liberación de sobrecarga (EF002336) ['25', '25']A
Tipo de conexión del circuito de corriente principal (EF006819) Conexión enchufable plana
Con transformador (EF000278) false
Tipo de clasificación según IEC 60947-4-3 (EF012390) Clase 1
Clase de protección (IP) (EF005474) IP65
Soporta el protocolo ASI (EF003051) false
Anchura (EF000008) 110.0mm
Altura (EF000040) 230.0mm
Profundidad (EF000049) 170.0mm
Tensión de alimentación de control nominal Us a CA 50HZ (EF003978) -V
Tensión de alimentación de control nominal Us a CA 60HZ (EF003979) -V
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) -kW



Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RK1304-0HS00-6AA0 3RK1304-0HS00-6AA0 ES_3RK1304-0HS00-6AA0.pdf 278 Kbytes 3RK1304-0HS00-6AA0 3RK1304-0HS00-6AA0 ES_3RK1304-0HS00-6AA0.pdf

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
