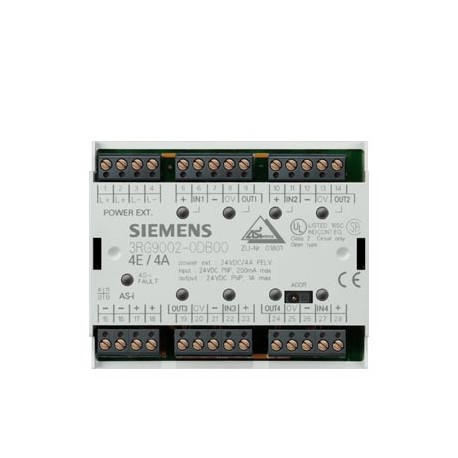

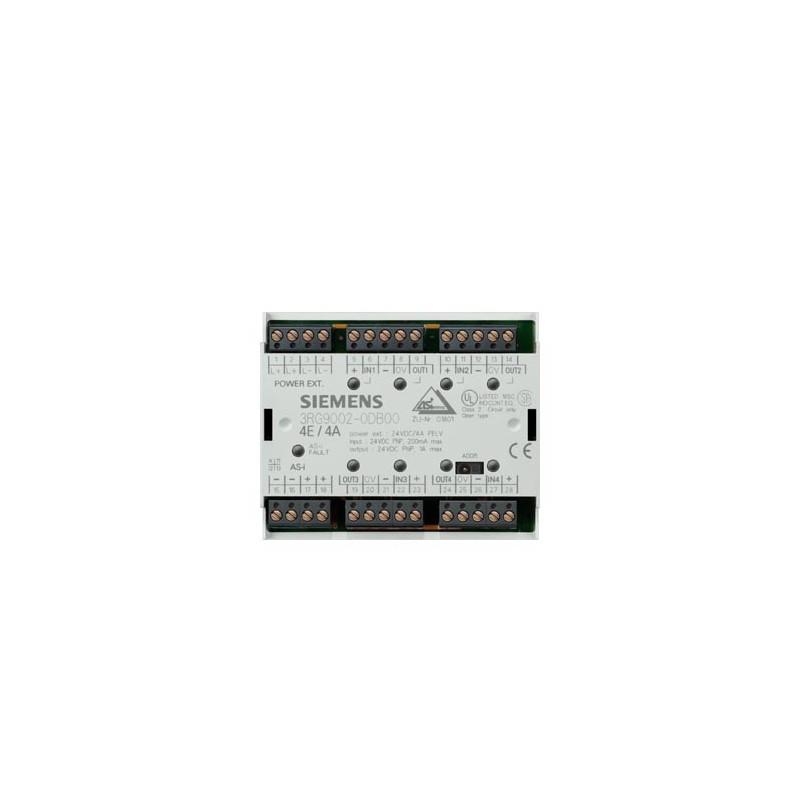

3RG9004-0DC00 SIEMENS SIRIUS Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RG9004-0DC00 SIEMENS SIRIUS

3RG9004-0DC00

SIEMENS

SIRIUS, Módulo AS-Interface F90, digital 4DI/4DQ, IP20 4 entradas para sensor de 3 conductores alimentación de sensores externa 4 salidas, 2 A, 24 V DC máximo 6 A para todas las salidas Conexión vía Combicon 90 mm de ancho Juego de conectores Combicon 3RX9810-0AA00 debe pedirse pedido

AS-interface modulo 4E/4S, 4x1 entrada, libre de potencial 4x1 salida electron. DC 24V, 2A, regleta de clavijas COMBICON, alimentacion externa de tension mediante regleta de clavijas COMBICON.

Más detalles


Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo

CONTROL Y CONTACTORES > Aparamenta comunicable AS-Interface, SIMOCODE

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $309.72
Precio unitario: $309.72
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Módulo AS-Interface F90, digital 4DI/4DQ, IP20 4 entradas para sensor de 3 conductores alimentación de sensores externa 4 salidas, 2 A, 24 V DC máximo 6 A para todas las salidas Conexión vía Combicon 90 mm de ancho Juego de conectores Combicon 3RX9810-0AA00 debe pedirse pedido
Datos técnicos generales
tipo de productomódulo F90 - módulos E/S para armarios eléctricos IP20
Tipo4 entradas / 4 salidas
tipo de tipo de esclavoesclavo estándar
Configuración E/A7
Código ID/ID20/F
tipo de conexión eléctrica de las entradas y salidascombicon connection
Interfaz AS consumo total corriente máx.mA30
tensión de servicio según especificación AS-InterfaceV26,5 ... 31,6
Direccionamientoposible con conector hembra de direccionamiento integrado
Watchdogincorporado
Aviso 1El módulo posee cuatro entradas libres de potencial y cuatro salidas de conmutación libres de potencial. Para los circuitos de entrada y salida se necesita una fuente de alimentación externa suplementaria de 20 a 30 V según las especificaciones de la norma VDE 0106 (PELV) clase de protección III.
Aviso 2Para alimentar los circuitos de salida se necesita una fuente externa suplementaria (AUX POWER) de 20 a 30 V DC. Esta fuente de alimentación suplementaria tiene que cumplir las especificaciones de la norma VDE 0106 (PELV), clase de proteccción III.
Alimentación del sensor
tipo de alimentación para la alimentación de sensoresvía AUX POWER
propiedad de la alimentación del sensor resistente a cortocircuito y a sobrecargaSí
intensidad máxima admisible de la alimentación de sensores para todas las entradas con temperatura ambiente de 40 °CmA200
Entradas
número de entradas digitales4
tipo de sistema de conexióntransistor PNP libre de potencial a 2 y 3 hilos
Circuito de entradatransistor (PNP)
tipo de corriente de las tensiones de entradaDC
intensidad de entrada en entrada digital
● con señal <1> mín.mA5
● con señal <0> máx.mA1,5
Entradas
● nivel de conmutación High mín.V10
● alimentación de sensores vía AS-Interfaceresistente a cortocircuitos y sobrecargas
● conexión sensoresa 2 y 3 hilos
Salidas
número de salidas digitales4
tipo de corriente de las tensiones de salidaDC
Salidas alimentación de tensión externa de 24 V DCvía conector macho Combicon
intensidad de salida en salida digital con señal <1> valor nominalA2
tipo de salida lógicaelectrónica
Salidas corriente total para todas las salidasA6
propiedad de la salida resistente a cortocircuitosSí
Salidas
● protección contra cortocircuitosincorporado
● protección contra tensiones inducidasincorporado
Display de estado
● display E/SLED amarillos
● display AS-Interface/diagnósticoLED dual verde/rojo
Asignación de los bits de datos
● D0IN1/OUT1
● D1IN2/OUT2
● D2IN3/OUT3
● D3IN4/OUT4
Condiciones ambiente
temperatura ambiente
● durante el funcionamiento°C-25 ... +70
● durante el almacenamiento°C-40 ... +85
grado de protección IPIP20
Datos mecánicos
anchuramm90
alturamm75
profundidadmm37
tipo de fijaciónmontaje en perfil de 35 mm
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalDeclaration of ConformityMarine / Shipping

CSA

Confirmation

UL

EAC

EC/EU-Declaration of Conformity

ABS (American Bureau of Shipping)

Marine / Shippingother

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

DNV-GL

Confirmation

other

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:18/1/2021
Fecha
6/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RG9004-0DC00
Descripción de productoMódulo AS-Interface F90, digital 4DI/4DQ, IP20 4 entradas para sensor de 3 conductores alimentación de sensores externa 4 salidas, 2 A, 24 V DC máximo 6 A para todas las salidas Conexión vía Combicon 90 mm de ancho Juego de conectores Combicon 3RX9810-0AA00 debe pedirse pedido
Familia de productoMódulo F90
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local346 / 42C
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega80 Día/Días
Peso neto (kg)0,082 Kg
Dimensión de empaquetado75,00 x 90,00 x 35,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209266513
UPC754554387642
Commodity code85371098
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos3720
Group CodeR711
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/07/06
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Tris(4-nonylphenyl, branched and linear) phosphite (TNPP) with greater than or equal to 0.1% w/w of 4-nonylphenol, branched and linear (4-NP)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
ETIM8EC001599
IDEA43566
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Datos ETIM

ETIM: EC001599 - Módulo de entrada/salida digital de periférico descentralizado de bus de campo

Valor Unidad
SIL según IEC 61508 (EF009889) -
Tensión de alimentación 50 Hz CA (EF007532) ['-', '-']V
Tensión de alimentación 60 Hz CA (EF007533) ['-', '-']V
Tensión de alimentación CC (EF007534) ['-', '-']V
Tipo de tensión de alimentación (EF002991) CC
Número de entradas digitales (EF001992) 4
Número de salidas digitales (EF001993) 4
Entradas digitales configurables (EF008516) FALSE
Salidas digitales configurables (EF008520) false
Corriente de entrada en la señal 1 (EF001428) 5.0mA
Tensión de entrada permitida (EF007554) ['-', '-']V
Tipo de tensión de entrada (EF003033) DC / DC
Tipo de salida digital (EF003601) Otros
Corriente de salida (EF003202) 2.0A
Tensión de salida permitida (EF007553) ['-', '-']V
Tipo de tensión de salida (EF008222) DC / DC
Protección contra cortocircuitos, salidas disponibles (EF003203) true
Número de interfaces HW Ethernet industrial (EF003020) 0
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS232 (EF003021) 0
Número de interfaces HW RS422 (EF003022) 0
Número de interfaces HW RS485 (EF003023) 0
Número de interfaces HW en serie TTY (EF003024) 0
Número de interfaces HW en paralelo (EF003026) 0
Número de interfaces HW sin cables (EF006933) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW Otras (EF003027) 0
Con interfaz óptica (EF003028) false
Soporta el protocolo TCP/IP (EF003050) false
Soporta el protocolo PROFIBUS (EF003052) false
Soporta el protocolo CAN (EF003053) false
Soporta el protocolo INTERBUS (EF003054) false
Soporta el protocolo ASI (EF003051) true
Soporta el protocolo EIB (EF003055) false
Soporta el protocolo Modbus (EF003057) false
Soporta el protocolo de autopista de datos (EF003058) false
Soporta el protocolo DeviceNet (EF003059) false
Soporta el protocolo SUCONET (EF003060) false
Soporta el protocolo LON (EF003017) false
Soporta el protocolo PROFINET IO (EF007525) false
Soporta el protocolo PROFINET CBA (EF007524) false
Soporta el protocolo SERCOS (EF006657) false
Soporta el protocolo Foundation Fieldbus (EF007522) false
Soporta el protocolo Ethernet/IP (EF007521) false
Soporta el protocolo AS-Interface Safety at Work (EF007519) false
Soporta el protocolo DeviceNet Safety (EF007520) false
Soporta el protocolo de seguridad INTERBUS (EF006662) false
Soporta el protocolo PROFIsafe (EF007526) false
Soporta el protocolo SafetyBUS p (EF007527) false
Soporta el protocolo para otros sistemas bus (EF003062) false
Estándar inalámbrico Bluetooth (EF007178) false
Estándar inalámbrico WLAN 802.11 (EF007179) false
Estándar de radio GPRS (EF008523) false
Estándar de radio GSM (EF008524) false
Estándar de radio UMTS (EF008525) false
Maestro de enlace E/S (EF007298) false
Componente del sistema (EF004118) true
Clase de protección (IP) (EF005474) IP20
Ejecución de la conexión eléctrica (EF003961) Otros
Tiempo de retardo con cambio de señal (EF002382) ['-', '-']ms
Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) -
Montaje en carril posible (EF003972) FALSE
Montaje en pared/directo posible (EF007020) FALSE
Instalación frontal posible (EF007016) false
Montaje en rack posible (EF007018) false
Adecuado para funciones de seguridad (EF001597) false
Categoría según EN 954-1 (EF006782) -
Nivel de rendimiento según EN ISO 13849-1 (EF007399) -
Equipos asociados (Ex ia) (EF004141) -
Equipos asociados (Ex ib) (EF004142) -
Categoría de protección contra explosiones para gas (EF003997) Ninguno
Categoría de protección contra explosiones para polvo (EF003998) Ninguno
Anchura (EF000008) 90.0mm
Altura (EF000040) 75.0mm
Profundidad (EF000049) 37.0mm
