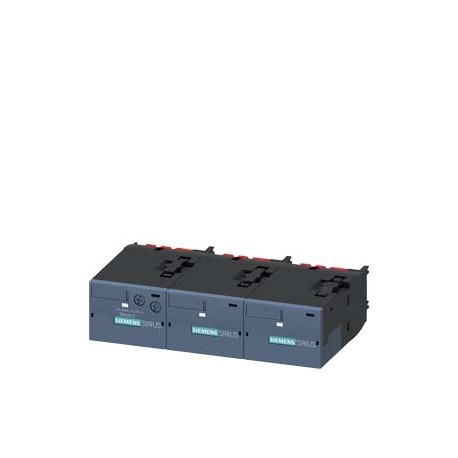

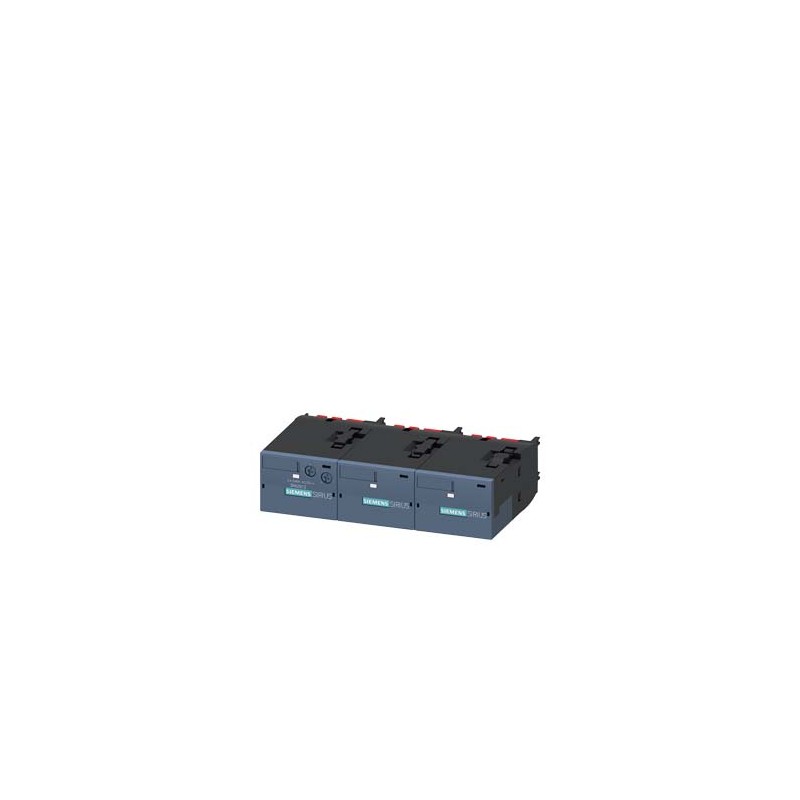

3RA2816-0EW20 SIEMENS Módulo de función estrella-triángulo compuesto por módulo básico y 2 módulos de acopla.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RA2816-0EW20 SIEMENS Módulo de función estrella-triángulo compuesto por módulo básico y 2 módulos de acopla..

3RA2816-0EW20

SIEMENS

SIRIUS, Módulo de función estrella-triángulo compuesta por un módulo básico y dos módulos de acoplamiento, rango de tiempo 0,05-60 s, 24-240 V AC/DC, 50/60 Hz, varistor para amortiguar las bobinas de contactor integrado, para contactores 3RT20

SIRIUS Innovations Módulo de función estrella-triangulo rango 0, 5...60 S, 24...240 V AC/DC, 3RT2.

Más detalles


Relés > Bloque temporizador

CONTROL Y CONTACTORES > Contactores de Potencia

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $176.29
Precio unitario: $176.29
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Módulo de función estrella-triángulo compuesto por módulo básico y 2 módulos de acoplamiento con variante integrada de cable de conexión Rango de tiempo 0,5...60 s 24...240 V AC/DC para contactores 3RT2 S00-S3 y contactores auxiliares 3RH2 S00 Varistor para amortiguar las bobinas de contactor integrado
nombre comercial del productoSIRIUS
designación del productomódulo de función
tipo de productoformado por un módulo base y dos módulos de acoplamiento
denominación del tipo de producto3RA28
Datos técnicos generales
tamaño del contactor combinable específico de la empresaS00, S0, S2, S3
componente del producto salida a semiconductorNo
ampliación del producto necesario mando a distanciaNo
ampliación del producto opcional mando a distanciaNo
tensión de aislamiento para categoría de sobretensión III según IEC 60664 con grado de contaminación 3 valor asignado300 V
tensión de ensayo para ensayo de aislamiento1,5 kV
grado de contaminación3
resistencia a tensión de choque valor asignado4 kV
tensión de ensayo para ensayo con tensión de choque4 800 V
grado de protección IP del borne de conexiónIP20
resistencia a choques según IEC 60068-2-2715g / 11 ms
resistencia a vibraciones según IEC 60068-2-610 ... 59 Hz: 0,35 mm, 60 ... 150 Hz: 2 g
vida útil mecánica (ciclos de maniobra) típico10 000 000
vida útil mecánica (ciclos de maniobra)
● con contactor 3R.2 del tamaño S0010 000 000
● con contactor 3R.2 del tamaño S010 000 000
● con contactor 3R.2 del tamaño S210 000 000
● con contactor 3R.2 del tamaño S310 000 000
vida útil eléctrica (ciclos de maniobra) con AC-15 con 230 V típico100 000
vida útil eléctrica (ciclos de maniobra)
● con contactor 3R.2 del tamaño S00100 000
● con contactor 3R.2 del tamaño S0100 000
● con contactor 3R.2 del tamaño S2100 000
● con contactor 3R.2 del tamaño S3100 000
tiempo ajustable0,5 ... 60 s
precisión de ajuste relativa referida al fondo de escala15 %
tiempo de recuperación150 ms
designaciones de referencia según IEC 81346-2:2009K
precisión de repetición relativa1 %
influencia de la temperatura ambiente±1 %
influencia de la tensión de alimentación±2 %
Directiva RoHS (fecha)10/01/2009
Función del producto
función del producto conexión estrella-triánguloSí
Circuito de control/ Control por entrada
tipo de corriente de la tensión de alimentación de mandoAC/DC
tensión de alimentación del circuito de mando 1 con AC
● con 50 Hz24 ... 240 V
● con 60 Hz24 ... 240 V
frecuencia de la tensión de alimentación de mando 150 ... 60 Hz
tensión de alimentación del circuito de mando 1
● con DC24 ... 240 V
factor de rango de trabajo tensión de alimentación de mando valor asignado con DC
● valor inicial0,85
● valor final1,1
factor de rango de trabajo tensión de alimentación de mando valor asignado con AC con 50 Hz
● valor inicial0,85
● valor final1,1
factor de rango de trabajo tensión de alimentación de mando valor asignado con AC con 60 Hz
● valor inicial0,85
● valor final1,1
tipo de limitador de sobretensióncon varistor
Función de conmutación
función de maniobra
● retardo a la excitaciónNo
● retardo a la excitación/conmutación instantáneaNo
● paso a la conexiónNo
● paso a la conexión/conmutación instantáneaNo
● con retardo a la desexcitaciónNo
función de maniobra
● parpadeo simétrico inicio con pausa/conmutación inmediataNo
● parpadeo simétrico inicio con pausaNo
● parpadeo simétrico inicio con impulso/conmutación inmediataNo
● parpadeo simétrico inicio con impulsoNo
● parpadeo asimétrico inicio con pausaNo
● parpadeo asimétrico inicio con impulsoNo
función de maniobra
● de sincronización fija inicio con impulsoNo
● de sincronización fija inicio con pausaNo
función de maniobra
● de sincronización variable inicio con impulsoNo
● de sincronización variable inicio con pausaNo
función de maniobra
● conexión estrella-triángulo con temporizaciónNo
● conexión estrella-triánguloSí
función de maniobra con señal de mando
● con retardo a la excitación acumulativoNo
● paso a la desconexiónNo
● con paso a la desconexión/conmutación instantáneaNo
● con retardo a la desexcitaciónNo
● retardo a la desexcitación/conmutación instantáneaNo
● con retardo al impulsoNo
● con retardo al impulso/conmutación inmediataNo
● generador de impulsosNo
● con generación de impulsos/conmutación instantáneaNo
● con retardo a la excitación acumulativo/conmutación inmediataNo
● retardo a la excitación/retardo a la desexcitaciónNo
● retardo a la excitación/retardo a la desexcitación/conmutación instantáneaNo
● paso a la conexiónNo
● paso a la conexión/conmutación instantáneaNo
función de maniobra del relé de paso con señal de mando
● redisparable con señal de mando desconectada/conmutación inmediataNo
● redisparable con señal de mando conectadaNo
● redisparable con señal de mando conectada/conmutación inmediataNo
● redisparable con señal de mando desconectadaNo
tipo de conexión de mando no flotanteNo
Protección contra cortocircuitos
tipo de cartucho fusible para protección contra cortocircuitos del bloque de contactos auxiliares necesariofusible gL/gG: 4 A
Circuito de corriente secundario
material de los contactosAgSnO2
número de contactos NA
● conmutación retardada2
frecuencia de maniobra con contactor 3RT2 máx.2 500 1/h
Circuito de corriente principal
tipo de corrienteAC/DC
Entradas/ Salidas
función del producto
● en las salidas de relé conmutación retardada/instantáneaNo
● protegido contra cortes de tensiónNo
Compatibilidad electromagnética
inmunidad a perturbaciones CEM según IEC 61812-1Entorno A (industrial)
perturbaciones conducidas
● por burst según IEC 61000-4-42 kV conexión a la red / 1 kV conexión de control
● por surge conductor-tierra según IEC 61000-4-52 kV
● por surge conductor-conductor según IEC 61000-4-51 kV
acoplamiento de perturbaciones radiadas según IEC 61000-4-310 V/m
descarga electroestática según IEC 61000-4-28 kV
Seguridad
grado de protección IP frontal según IEC 60529IP20
tipo de aislamientoAislamiento básico
categoría según EN 954-1sin
Conexiones/ Bornes
componente del producto borne desmontable para circuito auxiliar y de controlNo
Instalación/ fijación/ dimensiones
posición de montajecualquiera (como contactor)
tipo de fijaciónenclavable
altura38 mm
anchura45 mm
profundidad74 mm
distancia que debe respetarse
● para montaje en serie
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia abajo0 mm
— hacia un lado0 mm
● a piezas puestas a tierra
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia un lado0 mm
— hacia abajo0 mm
● a piezas bajo tensión
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia abajo0 mm
— hacia un lado0 mm
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.2 000 m
temperatura ambiente
● durante el funcionamiento-25 ... +60 °C
● durante el almacenamiento-40 ... +85 °C
● durante el transporte-40 ... +85 °C
humedad relativa del aire durante el funcionamiento0 ... 95 %
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalDeclaration of Conformity

CSA

Confirmation

UL

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Test CertificatesMarine / Shipping

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

Marine / ShippingotherRailway

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Confirmation

Vibration and Shock

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Curva característica: Derating
Última modificación:19/12/2020
Fecha
5/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RA2816-0EW20
Descripción de productoMódulo de función estrella-triángulo compuesto por módulo básico y 2 módulos de acoplamiento con variante integrada de cable de conexión Rango de tiempo 0,5...60 s 24...240 V AC/DC para contactores 3RT2 S00-S3 y contactores auxiliares 3RH2 S00 Varistor para amortiguar las bobinas de contactor integrado
Familia de productoMódulos de función 3RA28
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local331 / 41B
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega2 Día/Días
Peso neto (kg)0,170 Kg
Dimensión de empaquetado108,00 x 153,00 x 57,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209824485
UPC040892595079
Commodity code85364900
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5347
Group CodeR711
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/10/09
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-13-08
eClass7.127-37-13-08
eClass827-37-13-08
eClass927-37-13-08
eClass9.127-37-13-08
ETIM5EC002060
ETIM6EC002060
ETIM7EC002060
ETIM8EC002060
IDEA45363
UNSPSC1439-12-15-21
UNSPSC1539-12-23-29

Datos ETIM

ETIM: EC002060 - Bloque temporizador

Valor Unidad
Función de conmutación (EF000189) -
Tiempo de respuesta (EF005922) ['0.5', '60.0']s
Modo de acción (EF004139) Electrónico
Número de contactos normalmente abiertos (EF008256) -
Número de contactos inversores (EF008257) -
Número de contactos normalmente cerrados (EF008255) -
