3RA2125-4CE27-0FB4
SIEMENS
1

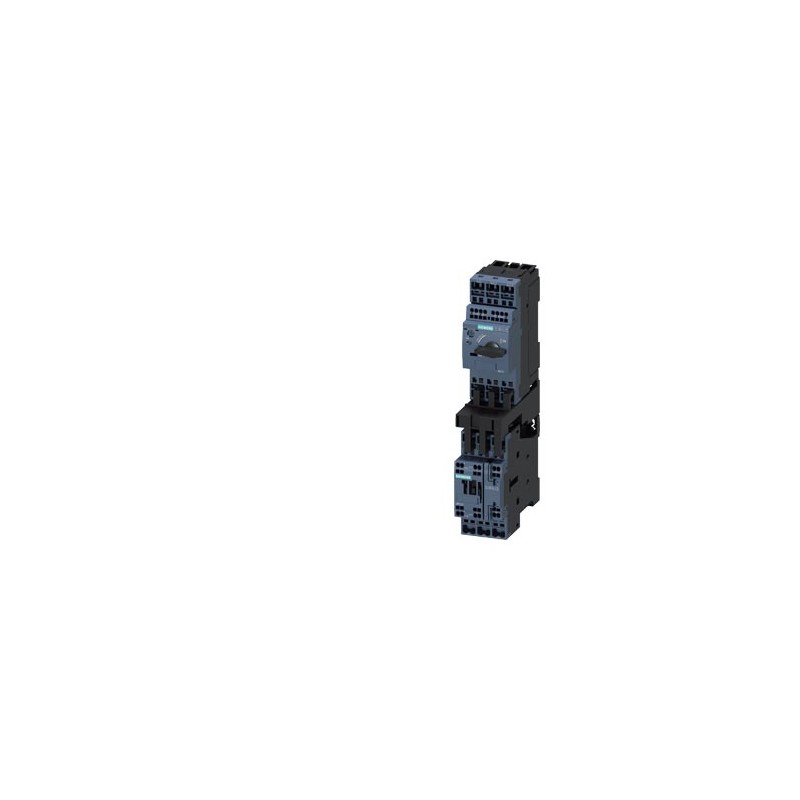

derivación a motor sin fusibles, arranque directo AC 400 V, Tamaño S0 16...22 A 24 V DC borne de resorte para montaje en perfil DIN (cumple también tipo de coordinación 1) Tipo de coordinación 2, Iq = 150 kA 1 NA+1 NC (contactor) con combinación de diodos inserción frontal
FUSELESS LOAD FEEDER DIR. START., 400 V AC, SIZE S0 16.0...22.0 A 24 V DC SPRING-TYPE TERMINALS FOR STANDARD RAIL MOUNTING, (ALSO FULFILLS T. OF COORD. 1) TYPE OF COORD. 2, IQ = 150 KA 1 NO + 1 NC (CONTACTOR) WITH DIODE COMBINATION PLUGGED IN ON FRONT
CONTROL Y CONTACTORES > Contactores de Potencia
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
derivación a motor sin fusibles, arranque directo AC 400 V, Tamaño S0 16...22 A 24 V DC borne de resorte para montaje en perfil DIN (cumple también tipo de coordinación 1) Tipo de coordinación 2, Iq = 150 kA 1 NA+1 NC (contactor) con combinación de diodos inserción frontal | ||||||||||||||||||||||||||||||||||||||
nombre comercial del producto | SIRIUS | |||||||||||||||||||||||||||||||||||||
designación del producto | Arrancador directo | |||||||||||||||||||||||||||||||||||||
tipo de producto | para perfil o para fijación por tornillos | |||||||||||||||||||||||||||||||||||||
denominación del tipo de producto | 3RA21 | |||||||||||||||||||||||||||||||||||||
referencia del fabricante | ||||||||||||||||||||||||||||||||||||||
● del contactor incluido en el suministro | 3RT2027-2FB40 | |||||||||||||||||||||||||||||||||||||
● del interruptor incluido en el suministro | 3RV2021-4CA25 | |||||||||||||||||||||||||||||||||||||
● del bloque de conexión incluido en el suministro | 3RA2921-2AA00 | |||||||||||||||||||||||||||||||||||||
Datos técnicos generales | ||||||||||||||||||||||||||||||||||||||
tamaño constructivo del interruptor automático | S0 | |||||||||||||||||||||||||||||||||||||
tamaño de la derivación a motor | S0 | |||||||||||||||||||||||||||||||||||||
pérdidas [W] con valor asignado de la intensidad | ||||||||||||||||||||||||||||||||||||||
● con AC en estado operativo caliente por polo | 5,8 W | |||||||||||||||||||||||||||||||||||||
● sin componente de corriente de carga típico | 5,9 W | |||||||||||||||||||||||||||||||||||||
tensión de aislamiento con grado de contaminación 3 con AC valor asignado | 690 V | |||||||||||||||||||||||||||||||||||||
resistencia a tensión de choque valor asignado | 6 kV | |||||||||||||||||||||||||||||||||||||
grado de protección NEMA | otros | |||||||||||||||||||||||||||||||||||||
resistencia a choques según IEC 60068-2-27 | 6g / 11 ms | |||||||||||||||||||||||||||||||||||||
vida útil mecánica (ciclos de maniobra) del contactor típico | 10 000 000 | |||||||||||||||||||||||||||||||||||||
tipo de coordinación | 2 | |||||||||||||||||||||||||||||||||||||
modo de protección Ex según Directiva ATEX 2014/34/UE | Ex II (2) GD | |||||||||||||||||||||||||||||||||||||
certificado de idoneidad según Directiva ATEX 2014/34/UE | DMT 02 ATEX F 001 | |||||||||||||||||||||||||||||||||||||
designaciones de referencia según IEC 81346-2:2019 | Q | |||||||||||||||||||||||||||||||||||||
Condiciones ambiente | ||||||||||||||||||||||||||||||||||||||
temperatura ambiente | ||||||||||||||||||||||||||||||||||||||
● durante el funcionamiento | -20 ... +60 °C | |||||||||||||||||||||||||||||||||||||
● durante el almacenamiento | -50 ... +80 °C | |||||||||||||||||||||||||||||||||||||
● durante el transporte | -50 ... +80 °C | |||||||||||||||||||||||||||||||||||||
compensación de temperatura | -20 ... +60 °C | |||||||||||||||||||||||||||||||||||||
humedad relativa del aire durante el funcionamiento | 10 ... 95 % | |||||||||||||||||||||||||||||||||||||
Circuito de corriente principal | ||||||||||||||||||||||||||||||||||||||
número de polos para circuito principal | 3 | |||||||||||||||||||||||||||||||||||||
tipo de contacto | electromecánico | |||||||||||||||||||||||||||||||||||||
valor de respuesta ajustable para corriente del disparador de sobrecarga dependiente de la corriente | 16 ... 22 A | |||||||||||||||||||||||||||||||||||||
tensión de empleo | ||||||||||||||||||||||||||||||||||||||
● valor asignado | 690 V | |||||||||||||||||||||||||||||||||||||
● con AC-3 valor asignado máx. | 690 V | |||||||||||||||||||||||||||||||||||||
● con AC-3e valor asignado máx. | 690 V | |||||||||||||||||||||||||||||||||||||
frecuencia de empleo valor asignado | 50 ... 60 Hz | |||||||||||||||||||||||||||||||||||||
intensidad de empleo | ||||||||||||||||||||||||||||||||||||||
● con AC-3 con 400 V valor asignado | 22 A | |||||||||||||||||||||||||||||||||||||
● con AC-3e con 400 V valor asignado | 22 A | |||||||||||||||||||||||||||||||||||||
potencia de empleo | ||||||||||||||||||||||||||||||||||||||
● con AC-3 | ||||||||||||||||||||||||||||||||||||||
— con 400 V valor asignado | 11 000 W | |||||||||||||||||||||||||||||||||||||
● con AC-3e | ||||||||||||||||||||||||||||||||||||||
— con 400 V valor asignado | 11 000 kW | |||||||||||||||||||||||||||||||||||||
Circuito de control/ Control por entrada | ||||||||||||||||||||||||||||||||||||||
tipo de corriente de la tensión de alimentación de mando | DC | |||||||||||||||||||||||||||||||||||||
tensión de alimentación del circuito de mando con DC | ||||||||||||||||||||||||||||||||||||||
● valor asignado | 24 V | |||||||||||||||||||||||||||||||||||||
● valor asignado | 24 ... 24 V | |||||||||||||||||||||||||||||||||||||
potencia de retención de la bobina con DC | 5,9 W | |||||||||||||||||||||||||||||||||||||
Circuito de corriente secundario | ||||||||||||||||||||||||||||||||||||||
ampliación del producto interruptor auxiliar | Sí | |||||||||||||||||||||||||||||||||||||
número de contactos NC para contactos auxiliares | 1 | |||||||||||||||||||||||||||||||||||||
número de contactos NA para contactos auxiliares | 1 | |||||||||||||||||||||||||||||||||||||
Protección/ Vigilancia | ||||||||||||||||||||||||||||||||||||||
clase de disparo | CLASS 10 | |||||||||||||||||||||||||||||||||||||
tipo de disparador por sobrecarga | Térmico (bimetal) | |||||||||||||||||||||||||||||||||||||
valor de respuesta de corriente del disparador instantáneo de cortocircuito | 286 A | |||||||||||||||||||||||||||||||||||||
Valores nominales UL/CSA | ||||||||||||||||||||||||||||||||||||||
corriente a plena carga (FLA) para motor trifásico | ||||||||||||||||||||||||||||||||||||||
● con 480 V valor asignado | 22 A | |||||||||||||||||||||||||||||||||||||
● con 600 V valor asignado | 22 A | |||||||||||||||||||||||||||||||||||||
potencia mecánica entregada [hp] | ||||||||||||||||||||||||||||||||||||||
● por motor monofásico | ||||||||||||||||||||||||||||||||||||||
— con 110/120 V valor asignado | 1,5 hp | |||||||||||||||||||||||||||||||||||||
— con 230 V valor asignado | 3 hp | |||||||||||||||||||||||||||||||||||||
● para motor trifásico | ||||||||||||||||||||||||||||||||||||||
— con 200/208 V valor asignado | 7,5 hp | |||||||||||||||||||||||||||||||||||||
— con 220/230 V valor asignado | 7,5 hp | |||||||||||||||||||||||||||||||||||||
— con 460/480 V valor asignado | 15 hp | |||||||||||||||||||||||||||||||||||||
Protección contra cortocircuitos | ||||||||||||||||||||||||||||||||||||||
función del producto protección de cortocircuito | Sí | |||||||||||||||||||||||||||||||||||||
tipo de disparador por cortocircuito | magnético | |||||||||||||||||||||||||||||||||||||
corriente de cortocircuito condicional (Iq) | ||||||||||||||||||||||||||||||||||||||
● con 400 V según IEC 60947-4-1 valor asignado | 150 000 A | |||||||||||||||||||||||||||||||||||||
Instalación/ fijación/ dimensiones | ||||||||||||||||||||||||||||||||||||||
posición de montaje | vertical | |||||||||||||||||||||||||||||||||||||
tipo de fijación | fijación por tornillo y abroche a perfil de 35 mm | |||||||||||||||||||||||||||||||||||||
altura | 243 mm | |||||||||||||||||||||||||||||||||||||
anchura | 45 mm | |||||||||||||||||||||||||||||||||||||
profundidad | 107 mm | |||||||||||||||||||||||||||||||||||||
distancia que debe respetarse | ||||||||||||||||||||||||||||||||||||||
● a piezas puestas a tierra | ||||||||||||||||||||||||||||||||||||||
— hacia adelante | 20 mm | |||||||||||||||||||||||||||||||||||||
— hacia atrás | 0 mm | |||||||||||||||||||||||||||||||||||||
— hacia arriba | 50 mm | |||||||||||||||||||||||||||||||||||||
— hacia un lado | 20 mm | |||||||||||||||||||||||||||||||||||||
— hacia abajo | 10 mm | |||||||||||||||||||||||||||||||||||||
● a piezas bajo tensión | ||||||||||||||||||||||||||||||||||||||
— hacia adelante | 20 mm | |||||||||||||||||||||||||||||||||||||
— hacia atrás | 0 mm | |||||||||||||||||||||||||||||||||||||
— hacia arriba | 50 mm | |||||||||||||||||||||||||||||||||||||
— hacia abajo | 10 mm | |||||||||||||||||||||||||||||||||||||
— hacia un lado | 20 mm | |||||||||||||||||||||||||||||||||||||
Conexiones/ Bornes | ||||||||||||||||||||||||||||||||||||||
tipo de conexión eléctrica | ||||||||||||||||||||||||||||||||||||||
● para circuito principal | conexión por resorte | |||||||||||||||||||||||||||||||||||||
● para circuito auxiliar y circuito de mando | conexión por resorte | |||||||||||||||||||||||||||||||||||||
Seguridad | ||||||||||||||||||||||||||||||||||||||
protección contra contactos directos frontal según IEC 60529 | a prueba de contacto directo con los dedos en caso de contacto vertical por la parte frontal | |||||||||||||||||||||||||||||||||||||
Comunicación/ Protocolol | ||||||||||||||||||||||||||||||||||||||
protocolo soportado | ||||||||||||||||||||||||||||||||||||||
● protocolo PROFINET IO | No | |||||||||||||||||||||||||||||||||||||
● protocolo PROFIsafe | No | |||||||||||||||||||||||||||||||||||||
protocolo soportado protocolo AS-Interface | No | |||||||||||||||||||||||||||||||||||||
Certificados/ Homologaciones | ||||||||||||||||||||||||||||||||||||||
Descargas y manuales | ||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
Más información | ||||||||||||||||||||||||||||||||||||||
Siemens ha decidido abandonar el mercado ruso (ver aquí). | ||||||||||||||||||||||||||||||||||||||
Siemens está trabajando en la renovación de los actuales certificados EAC. Póngase en contacto con su oficina local de Siemens en relación con el estado de validez de la certificación EAC si tiene intención de importar o suministrar estos productos a un mercado relevante para EAC (salvo Rusia o Bielorrusia). | ||||||||||||||||||||||||||||||||||||||
Información sobre el embalaje | ||||||||||||||||||||||||||||||||||||||
Information- and Downloadcenter (Catálogos, Folletos,…) | ||||||||||||||||||||||||||||||||||||||
Industry Mall (sistema de pedido online) | ||||||||||||||||||||||||||||||||||||||
Generador CAx online | ||||||||||||||||||||||||||||||||||||||
Service&Support (Manuales, certificados, características, FAQ,…) | ||||||||||||||||||||||||||||||||||||||
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …) | ||||||||||||||||||||||||||||||||||||||
Curva característica: Comportamiento en disparo, I²t, Corriente de corte limitada | ||||||||||||||||||||||||||||||||||||||
Otras características (p. ej. vida útil eléctrica, frecuencia de maniobras) | ||||||||||||||||||||||||||||||||||||||
Última modificación: | 18/4/2023 | |||||||||||||||||||||||||||||||||||||
Fecha 29/6/2023 | Sujeto a cambios © Copyright Siemens 2023 |
Producto | ||||||||||||||||||||||||||||||||||
Número de artículo (número de mercado) | 3RA2125-4CE27-0FB4 | |||||||||||||||||||||||||||||||||
Descripción de producto | derivación a motor sin fusibles, arranque directo AC 400 V, Tamaño S0 16...22 A 24 V DC borne de resorte para montaje en perfil DIN (cumple también tipo de coordinación 1) Tipo de coordinación 2, Iq = 150 kA 1 NA+1 NC (contactor) con combinación de diodos inserción frontal | |||||||||||||||||||||||||||||||||
Familia de producto | Derivaciones a motor SIRIUS 3RA2 | |||||||||||||||||||||||||||||||||
Ciclo de vida del producto (PLM) | PM300:Producto activo | |||||||||||||||||||||||||||||||||
Datos de precio | ||||||||||||||||||||||||||||||||||
Grupo de precios / Grupo de precios de Casa Matriz y local | 331 / 41D | |||||||||||||||||||||||||||||||||
Factor del metal | LCO----- | |||||||||||||||||||||||||||||||||
Información de entrega | ||||||||||||||||||||||||||||||||||
Regulaciones de control de exportación | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||
Hora de entrega | 60 Día/Días | |||||||||||||||||||||||||||||||||
Peso neto (kg) | 1,192 Kg | |||||||||||||||||||||||||||||||||
Dimensión de empaquetado | 65,00 x 252,00 x 121,00 | |||||||||||||||||||||||||||||||||
Unidad de tamaño de paquete de medida | MM | |||||||||||||||||||||||||||||||||
Unidad de medida | 1 pieza | |||||||||||||||||||||||||||||||||
Cantidad por paquete | 1 | |||||||||||||||||||||||||||||||||
Información adicional del producto | ||||||||||||||||||||||||||||||||||
EAN | 4047621009254 | |||||||||||||||||||||||||||||||||
UPC | No disponible | |||||||||||||||||||||||||||||||||
Commodity code | 85364900 | |||||||||||||||||||||||||||||||||
LKZ_FDB/ CatalogID | CC-IC10 | |||||||||||||||||||||||||||||||||
Grupo de productos | 5348 | |||||||||||||||||||||||||||||||||
Group Code | R711 | |||||||||||||||||||||||||||||||||
País de origen | Alemania | |||||||||||||||||||||||||||||||||
Compliance with the substance restrictions according to RoHS directive | Conformidad RoHS en aclaración | |||||||||||||||||||||||||||||||||
Clase de producto | A: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución | |||||||||||||||||||||||||||||||||
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su uso | Sí | |||||||||||||||||||||||||||||||||
REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||
Clasificaciones | ||||||||||||||||||||||||||||||||||
|
Valor | Unidad | |
---|---|---|
Soporta el protocolo PROFIsafe (EF007526) | - | |
Soporta el protocolo Ethernet/IP (EF007521) | - | |
Adecuado para parada de emergencia (EF001433) | - | |
Grado de protección (NEMA) (EF011959) | - | |
Soporta el protocolo DeviceNet Safety (EF007520) | - | |
Soporta el protocolo ASI (EF003051) | - | |
Número de puestos de mando (EF001372) | - | |
Soporta el protocolo PROFINET CBA (EF007524) | - | |
Reinicio externo posible (EF003426) | - | |
Soporta el protocolo SUCONET (EF003060) | - | |
Soporta el protocolo de autopista de datos (EF003058) | - | |
Soporta el protocolo CAN (EF003053) | - | |
Soporta el protocolo PROFIBUS (EF003052) | - | |
Protección contra sobrecargas, termocompensada (EF009604) | - | |
Soporta el protocolo Modbus (EF003057) | - | |
Soporta el protocolo INTERBUS (EF003054) | - | |
Soporta el protocolo AS-Interface Safety at Work (EF007519) | - | |
Soporta el protocolo de seguridad INTERBUS (EF006662) | - | |
Soporta el protocolo SERCOS (EF006657) | - | |
Tensión de alimentación de control nominal Us a CA 60HZ (EF003979) | - | V |
Soporta el protocolo LON (EF003017) | - | |
Soporta el protocolo para otros sistemas bus (EF003062) | - | |
Tensión de alimentación de control nominal Us en CC (EF003980) | - | V |
Potencia asignada de empleo con AC-3, 230 V, trifásica (EF009599) | - | kW |
Potencia asignada, 460 V, 60 Hz, trifásica (EF009600) | - | kW |
Corriente condicional asignada de cortocircuito, tipo 1, 480 Y/277 V (EF009607) | - | A |
Soporta el protocolo TCP/IP (EF003050) | - | |
Montaje en carril posible (EF003972) | - | |
Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) | - | |
Corriente condicional asignada de cortocircuito, tipo 2, 400V (EF009605) | - | A |
Potencia asignada, 575 V, 60 Hz, trifásica (EF009601) | - | kW |
Corriente condicional asignada de cortocircuito, tipo 1, 600 Y/347 V (EF009608) | - | A |
Soporta el protocolo DeviceNet (EF003059) | - | |
Tensión de alimentación de control nominal Us a CA 50HZ (EF003978) | - | V |
Soporta el protocolo Foundation Fieldbus (EF007522) | - | |
Soporta el protocolo PROFINET IO (EF007525) | - | |
Soporta el protocolo SafetyBUS p (EF007527) | - | |
Temperatura ambiente, límite superior sin restricciones (EF009603) | - | °C |
Corriente condicional asignada de cortocircuito, tipo 2, 230V (EF009606) | - | A |
Tipo de arrancador de motor (EF009598) | Otros | |
Con liberación de cortocircuito (EF006691) | true | |
Tipo de tensión de accionamiento (EF008242) | DC / DC | |
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) | 11.0 | kW |
Corriente nominal de funcionamiento Ie (EF001443) | 22 | A |
Intensidad asignada de empleo con AC-3, 400 V (EF009602) | 22 | A |
Ajuste actual de liberación de sobrecarga (EF002336) | ['16', '22'] | A |
Número de contactos auxiliares normalmente abiertos (EF001376) | 1 | |
Número de contactos auxiliares normalmente cerrados (EF001377) | 1 | |
Clase de disparo (EF006668) | CLASSE 10 | |
Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de abrazadera con resorte | |
Con transformador (EF000278) | false | |
Tipo de clasificación según IEC 60947-4-3 (EF012390) | Clase 2 | |
Número de luces indicadoras (EF001965) | 0 | |
Con fusible (EF006693) | false | |
Clase de protección (IP) (EF005474) | IP20 | |
Anchura (EF000008) | 45.0 | mm |
Altura (EF000040) | 243.0 | mm |
Profundidad (EF000049) | 107.0 | mm |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOG SIEMENS SIRIUS INDUSTRIAL CONTROLS EN.pdf | 279 Mbytes | |
3RA2125-4CE27-0FB4 3RA2125-4CE27-0FB4 ES_3RA2125-4CE27-0FB4.pdf | 248 Kbytes |
Ningún comentario por el momento.
Valoración: | |
Nombre: | |
Email: | |
Título: | |
Opinión: | |
¿Recomienda la compra de este producto? | |
Añadir comentario |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
