> SIEMENS>DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN>Fusibles NH>3NH4230 SIEMENS Base portafusibles NH Tam. 1, 3 polos 250A 690V conexión plana
Anterior producto Siguiente producto

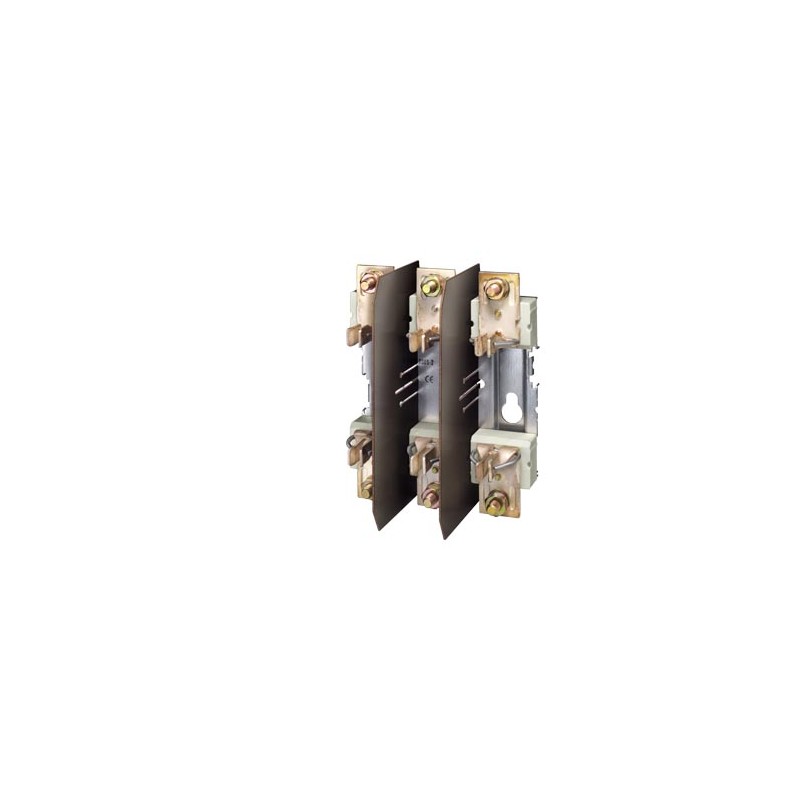

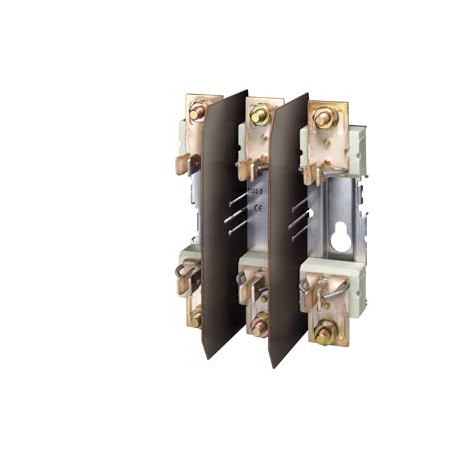

3NH4230 SIEMENS Base portafusibles NH Tam. 1, 3 polos 250A 690V conexión plana Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3NH4230 SIEMENS Base portafusibles NH Tam. 1, 3 polos 250A 690V conexión plana

3NH4230

SIEMENS

Base portafusibles NH Tam. 1, 3 polos 250A 690V conexión plana

Base portafusibles NH, tripolar, tamaño 1, 250A, 660V, 50Hz, con conexión plana hasta 150mm². Devolución y cancelación limitadas. Consultar condiciones.

Más detalles


Disyuntores, fusibles > Base de fusible NH

DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Fusibles NH

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Datos técnicos

Base portafusibles NH Tam. 1, 3 polos 250A 690V conexión plana
La versión
nombre comercial del productoSENTRON
designación del productoSistema de fusibles NH
tipo de rosca / del tornillo de conexiónM10
tipo de productoBase NH
Datos técnicos generales
número de polos3
tamaño del sistema de fusibles / según EN 60269-1NH1
La tensión de alimentación
tensión de alimentación
● con AC / valor asignado690 V
● con DC440 V
Electricidad
intensidad de empleo
● con 35 °C / valor asignado235 A
● con 40 °C / valor asignado230 A
● con 45 °C / valor asignado222,6 A
● con 50 °C / valor asignado215 A
● con 55 °C / valor asignado207,6 A
● con 60 °C / valor asignado202,6 A
● con 65 °C / valor asignado192,6 A
● con 70 °C / valor asignado185 A
● con AC / valor asignado250 A
Detalles del producto
componente del producto / dispositivo de giroNo
poder de corte corriente de cortocircuito límite (Icu)
● con AC / valor asignado120 kA
● con DC / valor asignado25 kA
Conexiones
par de apriete / con bornes de tornillo / máx.38 N·m
tipo de conexión eléctricacon conexión plana
● para circuito principalConexión plana con tuerca
Diseño Mecánico
altura203 mm
anchura146 mm
profundidad84 mm
tipo de fijaciónmontaje fijo
tipo de fijación / montaje sobre barraNo
peso neto2 090 g

Descargas y manuales

General Product ApprovalDeclaration of ConformityTest Certificates

Confirmation

UR

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

Test CertificatesMarine / Shippingother

Type Test Certificates/Test Report

DNV / Det Norske Veritas

Miscellaneous

Environmental Confirmations

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications
Fecha
16/5/2022


Datos adicionales

Producto
Número de artículo (número de mercado)3NH4230
Descripción de productoBase portafusibles NH Tam. 1, 3 polos 250A 690V conexión plana
Familia de productoBases portafusibles NH y accesorios
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local355 / 1BM
Factor del metalL-P-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega2 Día/Días
Peso neto (kg)2,090 Kg
Dimensión de empaquetado171,00 x 210,00 x 96,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4001869020730
UPC754554153308
Commodity code85361090
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos5530
Group CodeP310
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/06/06
Clase de productoB: retorno restringido, póngase en contacto con su contacto partner de Siemens
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-14-21-06
eClass7.127-14-21-06
eClass827-14-21-06
eClass927-14-21-06
eClass9.127-14-21-06
ETIM5EC000067
ETIM6EC000067
ETIM7EC000067
ETIM8EC000067
IDEA44936
UNSPSC1439-12-16-26
UNSPSC1539-12-16-17

Datos ETIM

ETIM: EC000067 - Base de fusible NH

Valor Unidad
Tipo de caballete (EF002573) -
Tamaño de construcción (EF002566) NH1
Número de polos (EF001391) 3
Corriente nominal (medida) (EF000227) 250A
Dispositivo de pivotaje (EF002574) false
