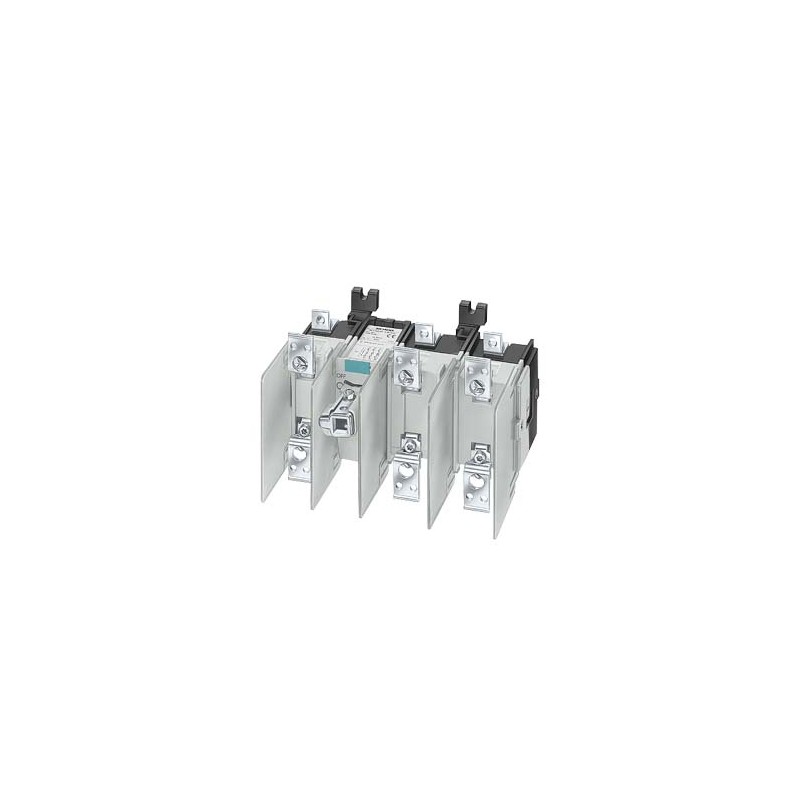

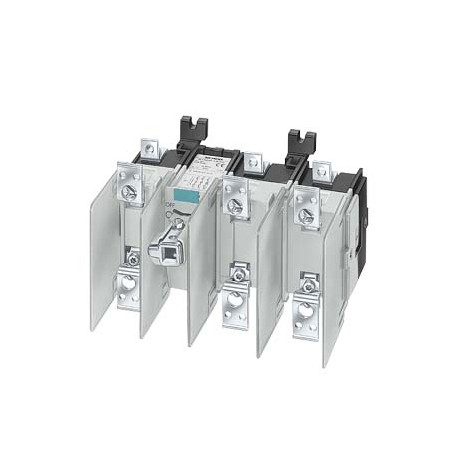

3KL6130-1AG00 SIEMENS Interruptor seccionador con fusible I 630A, U 690V, 3 polos versión básica, sin accion.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3KL6130-1AG00 SIEMENS Interruptor seccionador con fusible I 630A, U 690V, 3 polos versión básica, sin accion..

3KL6130-1AG00

SIEMENS

Interruptor seccionador con fusible I=630A, U=690V, 3 polos versión básica, sin accionamiento con longitud del muñón del eje Portafusibles BS 88 forma C

Más detalles


Componentes industriales de baja tensión > Seccionador

DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Desconectadores y Seccionadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


ETIM: EC000216 - Seccionador

Valor Unidad
Número de interruptores (EF005586) -
Tensión de funcionamiento nominal (EF001435) -V
Corriente permanente asignada con AC-21, 400 V (EF009165) -A
Color del elemento de accionamiento (EF007167) -
Ejecución como conmutador-inversor (EF009408) -
Grado de protección (NEMA) (EF011959) -
Poder de corte a 400 V (EF009166) -kW
Resistencia de corriente nominal de corta duración Icw (EF007050) -kA
Ejecución como interruptor principal (EF006981) true
Ejecución como interruptor de mantenimiento/reparación (EF006986) true
Ejecución como interruptor de seguridad (EF006985) true
Ejecución como dispositivo de parada de emergencia (EF006959) true
Tensión de funcionamiento nominal máxima Ue CA (EF007355) 690V
Intensidad nominal permanente Iu (EF001389) 630.0A
Corriente permanente asignada a AC-23, 400 V (EF011777) 630A
Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) 335.0kW
Número de polos (EF001391) 3
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Accionamiento motorizado opcional (EF007386) false
Accionamiento motorizado integrado (EF006697) false
Liberación de tensión opcional (EF007491) false
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Adecuado para montaje en suelo (EF007243) FALSE
Adecuado para montaje frontal de 4 orificios (EF007247) false
Adecuado para montaje frontal central (EF007248) false
Adecuado para la instalación del distribuidor (EF007262) false
Adecuado para montaje intermedio (EF007264) false
Ejecución del elemento accionador (EF006976) Otros
Bloqueable (EF006281) true
Tipo de conexión del circuito de corriente principal (EF006819) Otros
Grado de protección (IP), frontal (EF003118) IP00
Corriente nominal de cortocircuito condicional Iq (EF001444) -kA
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) -kW


Interruptor seccionador con fusible I=630A, U=690V, 3 polos versión básica, sin accionamiento con longitud del muñón del eje Portafusibles BS 88 forma C
La versión
nombre comercial del productoSENTRON
ejecuciónVersión básica sin maneta
Tipo de elemento de accionamientoaccionamiento manual
Tipo de interruptor / en líneaNo
Tipo de accionamiento de conmutación / accionamiento del motorNo
Número de polos3
Tamaño de barretas seccionadorasforma C1-C3
Sistema de fusiblesfusible BS 88
Tensión de aislamiento / valor asignado1 000 V
Resistencia a tensión de choque / valor asignado8 000 V
La tensión de alimentación
Tipo de corrienteAC/DC
Tensión de empleo
● con AC / con 50/60 Hz / valor asignado690 V
● con DC / valor asignado440 V
Clase de protección
grado de protección IPIP00
Disipación
Pérdidas [W] / con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo46,7 W
Electricidad
Intensidad de empleo / con AC-21 / valor asignado630 A
Corriente permanente / valor asignado630 A
Corriente en estado de conducción / I2 t / máxima permitida / con categoría de empleo / AC-22 B / a 400 V5 400 000 A²·s
Circuito principal
Número de polos / para circuito principal3
Potencia de empleo
● con AC-23 A / con 400 V / con 50/60 Hz / valor asignado335 000 W
● con AC-23 A / con 500 V / valor asignado335 000 W
● con AC-23 A / con 690 V / con 50/60 Hz / valor asignado425 000 W
Intensidad de empleo / valor asignado630 A
Corriente de servicio Ie / máxima / con categoría de empleo
● AC-21 A / a 400 V630 A
● AC-21 A / a 500 V630 A
● AC-21 B / a 400 V630 A
● AC-21 B / a 500 V630 A
● AC-22 A / a 400 V630 A
● AC-22 A / a 500 V630 A
● AC-22 B / a 400 V630 A
● AC-22 B / a 500 V630 A
Circuito auxiliar
Número de contactos conmutados / para contactos auxiliares0
Número de contactos NC / para contactos auxiliares0
Número de contactos NA / para contactos auxiliares0
Equipamiento del producto / enclavamientoSí
Cortocircuito
● Corriente de cortocircuito asignada condicionada Iq/400 V50 kA
● Corriente de cortocircuito asignada condicionada Iq/500 V50 kA
● Corriente de cortocircuito asignada condicionada Iq/con categoría de servicio/AC-21 A/con 400 V50 kA
● Corriente de cortocircuito asignada condicionada Iq/con categoría de servicio/AC-21 A/con 500 V50 kA
● Corriente de cortocircuito asignada condicionada Iq/con categoría de servicio/AC-21 B/con 400 V50 kA
● Corriente de cortocircuito asignada condicionada Iq/con categoría de servicio/AC-21 B/con 500 V50 kA
● Corriente de cortocircuito asignada condicionada Iq/con categoría de servicio/AC-22 A/con 400 V50 kA
● Corriente de cortocircuito asignada condicionada Iq/con categoría de servicio/AC-22 A/con 500 V50 kA
● Corriente de cortocircuito asignada condicionada Iq/con categoría de servicio/AC-22 B/con 400 V50 kA
● Corriente de cortocircuito asignada condicionada Iq/con categoría de servicio/AC-22 B/con 500 V50 kA
Conexiones
Sección de conductor conectable / para contactos principales
● multifilar / máx.480 mm²
Diseño Mecánico
altura270 mm
anchura345 mm
profundidad240 mm
Tipo de instalaciónMONTAJE FIJO
Tipo de fijaciónmontaje saliente y empotrado
● Tipo de fijación / montaje frontal con fijación de 4 orificiosNo
● Tipo de fijación / montaje frontal con fijación centralNo
● tipo de fijación / montaje sobre perfilNo
posición de montajesegún las necesidades del usuario
Condiciones ambientales
temperatura ambiente / durante el funcionamiento
● mín.-25 °C
● máx.55 °C
Temperatura ambiente / durante el almacenamiento
● mín.-50 °C
● máx.80 °C
Certificados
Certificado de aptitudCE
designaciones de referencia
● según EN 61346-2Q
General Product ApprovalDeclaration of ConformityTest Certificatesother

UR

EC/EU-Declaration of Conformity

Special Test Certificate

Environmental Confirmations

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications


Producto
Número de artículo (número de mercado)3KL6130-1AG00
Descripción de productoInterruptor seccionador con fusible I=630A, U=690V, 3 polos versión básica, sin accionamiento con longitud del muñón del eje Portafusibles BS 88 forma C
Familia de productoFijación en base
Ciclo de vida del producto (PLM)PM400:Fase Inicio / Ilimitado suministro de repuestos
Fecha efectiva de PLMEliminación de producto desde: 0
Notas
3KF5363-0MF11, otras dimensiones, algunos valores técnicos distintos.
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33N / 1CL
Factor del metalLAO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega15 Día/Días
Peso neto (kg)15,075 Kg
Dimensiones del producto (W x L X H)No disponible
Dimensión de empaquetado320,00 x 380,00 x 295,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209000933
UPC754554629803
Commodity code85362090
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos5853
Group CodeP360
País de origenIndia
Compliance with the substance restrictions according to RoHS directiveEl producto no cumple RoHS
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM4EC000216
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1439-12-16-01
UNSPSC1539-12-22-33

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3KL6130-1AG00 3KL6130-1AG00 ES_3KL6130-1AG00.pdf 140 Kbytes 3KL6130-1AG00 3KL6130-1AG00 ES_3KL6130-1AG00.pdf
