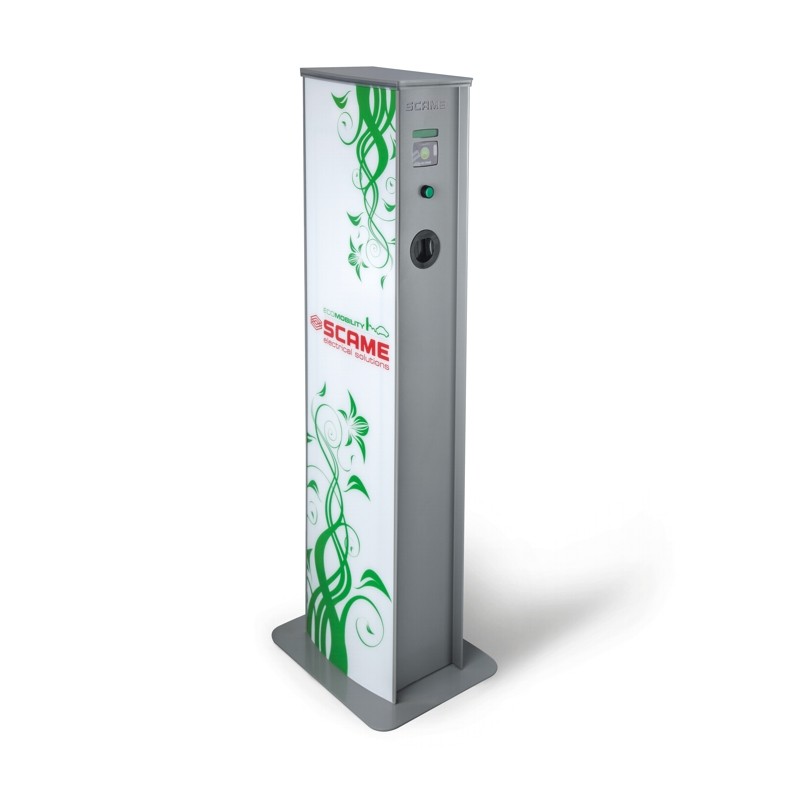

204.CA13R-T26 SCAME COLUMNA CA 1 CONECTOR RFID T2 44kW IP54 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

204.CA13R-T26 SCAME COLUMNA CA 1 CONECTOR RFID T2 44kW IP54

204.CA13R-T26

SCAME

COLUMNA CA 1 CONECTOR RFID T2 44kW IP54

Type 2 3P+N+E 63A 400V~ 44kW 63A 400V 3P+N+E IP54 IK10 Type 2 3m

Más detalles


Dispositivos enchufables industriales y especiales > Estación de carga E-Mobility

Conectores para vehículos eléctricos - SCAME > Serie LIBERA - SCAME

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SCAME

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Serie comercial
Serie CA
Descripción
COLUMNA CA 1 CONECT. T2 RFID
Material
METAL BARNIZADO
Longitud cable
3m
Sección del cable
5G10+1x0,5mm²
Intensidad nominal
63A
Tensión nominal
400V
Frecuencia nominal
50/60Hz
Polos
3P+N+T
Grado de protección IP
IP54
Temperatura de ejercicio
-30°C/+50°C
Grado de protección IK
IK10
Color
GRIS
Solución salina
Resistente
UV protection
UV resistant
Tipo de instalación
TORRETA
Dimensiones
385x1510x263mm

Versión
BUSINESS
EV standard
Type 2 3P+N+T 63A 400V~ 44kW
Con cable integrado
Tipo 2
IHM (Interface Hombre-Máquina)
LCD 2x20 char
Autenticacion de usuario
Autenticación RFID
Connectivity
Ninguno
EV funciones
charge in mode 3 with pwm circuit pilot
predisposition for serial communication
energy metering and current consumption
identification of authorized user
working in mode stand-alone free or personal
charge managing in case of power outage
protection against overcurrents and electric shock
power contactor aperture monitoring
EV equipo
1 base with separation chamber
1 power supply 24Vdc 36W
1 fuse holder 1P+N gG 4A
1 DC Leakage detector
1 control card
1 stop charge push-button (mode free)
1 lcd display 2x20 rows backlight
1 backup battery
1 reader RFID 13,56MHz
1 lighting head in translucent and RGB led
1 terminal strip 5x35mm²
1 couple of front panels in polycarbonate
1 digital energy meter 3P+N 80A
1 shunt trip release 24Vdc
1 circuit breaker 3P+N C63 30mA ist. A
1 industrial contactor 4P 63A 24Vdc
1 inlet dummy for connector storage
1 cable 5G10+1x0,5mm² 3m
EV capitolato
Charging station for electric vehicles with floor installation via galvanised steel base (500 X 410 mm) acting as a condensation separation chamber, equipped with studs on which to fix the column using M8 nuts (centre distance 250 X 170 mm).<br>Structure in galvanised and painted sheet steel equipped with front panels in plexiglass with the possibility of customisation with the customer's logo or brand.<br>Column equipped with a type 2 mobile socket (cable + mobile connector corresponding to a case C connection) in compliance with CEI EN 62196-2 and suitable for charging in mode 3 in compliance with CEI EN 61851-1.<br>The socket unit is mounted onto the vehicle to avoid tampering and disconnections while charging.<br>The IPXXD degree of protection required by the standard is provided through a control system to verify the correct opening of the power contactor.<br>Maximum deliverable current 63 A three-phase (44 kW).<br>Column complete with automatic and differential protection devices (type B for three-phase socket) and digital meter for the measurement of the energy delivered and the control of the absorbed current.<br>LCD display for messages and diagnostic management with the possibility of changing the language through a simple button, backup batteries to ensure continuity of service in the event of power loss.<br>RFID reader for user recognition and management of the charge. Operation in FREE or PERSONAL stand-alone mode.<br>Set up for communication over RS485 serial line (NET mode with management via server).<br>Operating temperature -25°C to +40°C, IK10 impact resistance, casing with IP44 degree of protection.<br>Compliant with CEI EN 61851-1, CEI EN 62196-2, CEI EN 61439-7, CEI EN 60304-7-722 standards and complete with CE marking.<br>

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO SCAME ES.pdf 44 Mbytes
204.CA13R-T26 204.CA13R-T26 SCAME_1903570ES.PDF 422 Kbytes 204.CA13R-T26 204.CA13R-T26 SCAME_1903570ES.PDF
