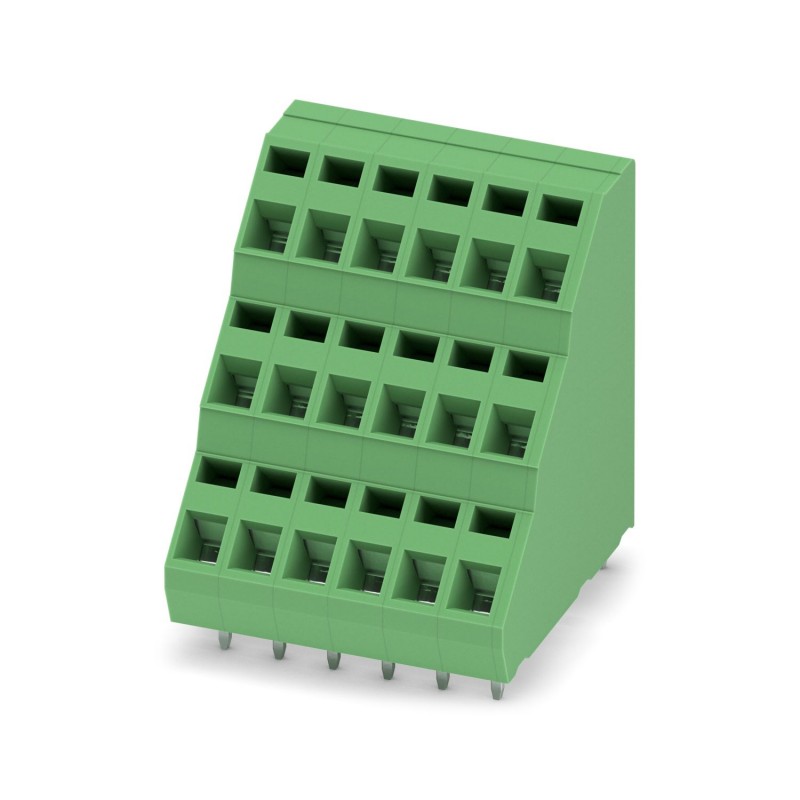

ZFK3DSA 1,5-5,08- 6 1118059 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal: 1..
ZFK3DSA 1,5-5,08-6
1118059
PHOENIX_CONTACT
50
Terminal de tarjetas de circuitos impresos, corriente nominal: 12 A, tensión nominal (III/2): 400 V, sección nominal: 1,5 mm², número de filas: 3, número de polos por fila: 6, familia de artículos: ZFK3DS(A) 1,5, paso: 5,08 mm, tipo de conexión: Conexión por resorte, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 45 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,4 mm, número de pines de soldadura por potencial: 1, tipo de embalaje: empaquetado en caja
Bornes para placa de circuito impreso, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 400 V, sección nominal: 1,5 mm2, número de filas: 3, número de polos por fila: 6, serie de productos: ZFK3DS(A) 1,5, paso: 5,08 mm, tipo de conexión: Conexión de resorte, montaje: soldadura por ola, dirección de conexión conductor/placa: 45 °, color: verde, disposición de los pines: Fijación lineal, Longitud de los pines [P]: 3,4 mm, número de pines de soldadura por potencial: 1, tipo de paquete: embalado en cartón
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Bloque de terminales de PCB |
| Familia de productos | ZFK3DS(A) 1.5 |
| Línea de productos | Terminales COMBICON S |
| Número de polos | 6 |
| Paso | 5,08 milímetros |
| Número de filas | 3 |
| Diseño de pines | Fijación lineal |
| Número de pasadores de soldadura por potencial | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículos | 03 |
| Corriente nominal IN | 12 A |
| Tensión nominal UN | 400 V |
| Tensión de dimensionamiento (III/3) | 250 V |
| Dimensionamiento de la tensión de impulso (III/3) | 4 kV |
| Tensión de dimensionamiento (III/2) | 400 V |
| Dimensionamiento de la tensión de impulso (III/2) | 4 kV |
| Tensión de dimensionamiento (II/2) | 630 V |
| Dimensionamiento de la tensión de impulso (II/2) | 4 kV |
| Tecnología de conexión | |
| tipo | Bloque de terminales de PCB modular |
| Sección nominal | 1,5 mm² |
| Conexión de conductores | |
| Enlace | Conexión de resorte |
| Sección transversal del conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección transversal flexible del conductor | 0,2 mm² ... 1,5 mm² |
| Sección transversal del conductor AWG | 24 ... 14 |
| Sección transversal de conductor flexible con terminal de cable sin collar de plástico | 0,25 mm² ... 1,5 mm² |
| Sección transversal de conductor flexible con lengüeta montada y collar de plástico | 0,25 mm² ... 1,5 mm² |
| Longitud de la sección a pelar | 7,5 milímetros |
| Tipo de montaje | Soldadura por ola |
| Diseño de pines | Fijación lineal |
| Información sobre el material - contactos | |
| nota | Cumple con WEEE/RoHS, sin materiales roscados según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Acabado superficial | Galvanizado en caliente |
| Superficie metálica, punto de conexión (capa superficial) | Estaño (10 - 16 μm Sn) |
| Área de soldadura de la superficie metálica (capa superficial) | Estaño (10 - 16 μm Sn) |
| Información material - caso | |
| Color (Estuche) | Verde (6021) |
| Material aislante | PAPÁ |
| Grupo de materiales aislantes | El |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Índice de inflamabilidad del filamento GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del filamento GWIT según EN 60695-2-13 | 775 |
| Temperatura de ensayo de dureza Brinell según EN 60695-10-2 | 125 °C |
| Datos de material - elemento de accionamiento | |
| Color (elemento de accionamiento) | Verde (6021) |
| Dibujo acotado |  |
| Paso | 5,08 milímetros |
| Anchura [w] | 31,48 milímetros |
| Altura [h] | 40 milímetros |
| Longitud [l] | 32,2 mm |
| Altura de instalación | 36,6 milímetros |
| Longitud del vástago de soldadura [P] | 3,4 milímetros |
| Tamaños de vástago | 0,7 x 1 mm |
| Diseño de placa de circuito impreso | |
| Diámetro del orificio | 1,3 mm |
| Fuga y distancias de fuga | |
| Especificación de la prueba | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de materiales aislantes | El |
| Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 250 V |
| Tensión nominal de impulso (III/3) | 4 kV |
| Valor libre mínimo - gama no homogénea (III/3) | 3 milímetros |
| Valor mínimo de fuga (III/3) | 3,2 milímetros |
| Tensión nominal de aislamiento (III/2) | 400 V |
| Tensión nominal de impulso (III/2) | 4 kV |
| Valor mínimo de fuga - rango no homogéneo (III/2) | 3 milímetros |
| Valor mínimo de fuga (III/2) | 1,6 mm |
| Tensión nominal de aislamiento (II/2) | 630 V |
| Tensión nominal de impulso (II/2) | 4 kV |
| Valor mínimo de fuga - rango no homogéneo (II/2) | 3 milímetros |
| Valor mínimo de fuga (II/2) | 3,2 milímetros |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C ... 100 °C (dependiendo de la curva de caudal actual/curva de reducción de potencia) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (transporte y almacenamiento) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Embalaje | Embalado en cartón |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 40 mm |
| Número de pisos (EF002659) | 3 |
| Dimensión modular de las conexiones (EF006827) | 5.08 mm |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 400 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión de abrazadera con resorte |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 2.5 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 1.3 mm |
| Longitud del pin (EF006825) | 3.4 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Contacto de conexión |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
