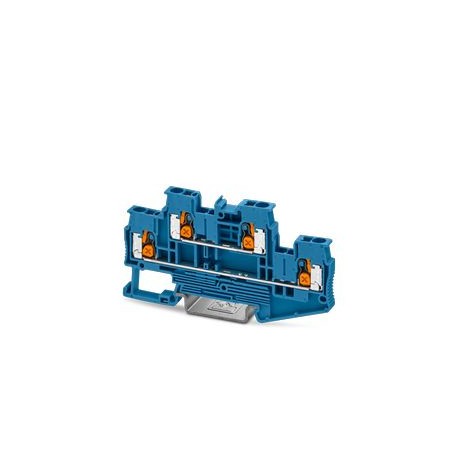

XTTB 2,5 BU 1453899 PHOENIX CONTACT Borna de doble piso, tensión nominal: 800 V, Corriente constante térmica..
XTTB 2,5 BU
1453899
PHOENIX_CONTACT
50
Borna de doble piso, tensión nominal: 800 V, Corriente constante térmica Ith: 22 A, tipo de conexión: Conexión Push-X, Sección de dimensionamiento: 2,5 mm², sección: 0,5 mm² - 4 mm², clase de montaje: NS 35/7,5, NS 35/15, color: azul
Borne de doble piso, tensión nominal: 800 V, corriente nominal: 22 A, tipo de conexión: Conexión Push-X, Sección de dimensionamiento: 2,5 mm2, sección: 0,5 mm2 - 4 mm2, clase de montaje: NS 35/7,5, NS 35/15, color: azul
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Borne multipiso |
| Número de polos | 2 |
| Número de conexiones | 4 |
| Número de filas | 2 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Potencia disipada máxima con condición nominal | 0,77 W |
| Número de conexiones por piso | 2 |
| Sección nominal | 2,5 mm² |
| Sección de conductor AWG | (Convertido según IEC) |
| Longitud de pelado | 10 mm ... 12 mm |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 0,5 mm² ... 4 mm² |
| Sección de conductor AWG | 20 ... 12 (Convertido según IEC) |
| Sección de conductor flexible | 0,75 mm² ... 4 mm² |
| Sección de cable flexible [AWG] | 18 ... 12 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,5 mm² ... 2,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,5 mm² ... 2,5 mm² |
| Corriente nominal | 22 A (Con una sección de conductor de 2,5 mm2) |
| Corriente de carga máxima | 26 A (con sección de cable de 4 mm² rígida) |
| Tensión nominal | 800 V |
| Sección nominal | 2,5 mm² |
| Anchura | 5,2 mm |
| Ancho de tapa | 2,2 mm |
| Altura | 90 mm |
| Profundidad | 46,1 mm |
| Profundidad en NS 35/7,5 | 47,6 mm |
| Profundidad en NS 35/15 | 55,1 mm |
| Color | azul |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Datos mecánicos | |
| Pared lateral abierta | Sí |
| Ensayo de la llama de aguja | |
| Tiempo de actuación | 30 s |
| Oscilación/ruido de banda ancha | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2022-06 |
| Espectro | Prueba de durabilidad categoría 2, en el bogie |
| Frecuencia | f1= 5 Hz hasta f2= 250 Hz |
| Nivel ASD | 6,12 (m/s²)²/Hz |
| Aceleración | 3,12g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Choque | |
| Especificación del ensayo | DIN EN 50155 (VDE 0115-200):2022-06 |
| Tipo de choque | Semisinusoide |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 105 °C (para la temperatura de servicio de corta duración máx. véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
| Conexión según norma | IEC 60947-7-1 |
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.75 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.5 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.5 mm² |
| Tensión nominal (EF000228) | 800 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de pisos (EF002659) | 2 |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 5.2 mm |
| Altura (EF000040) | 90 mm |
| Profundidad (EF000049) | 46.1 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Azul |
| Pisos puenteados internamente (EF002661) | No |
