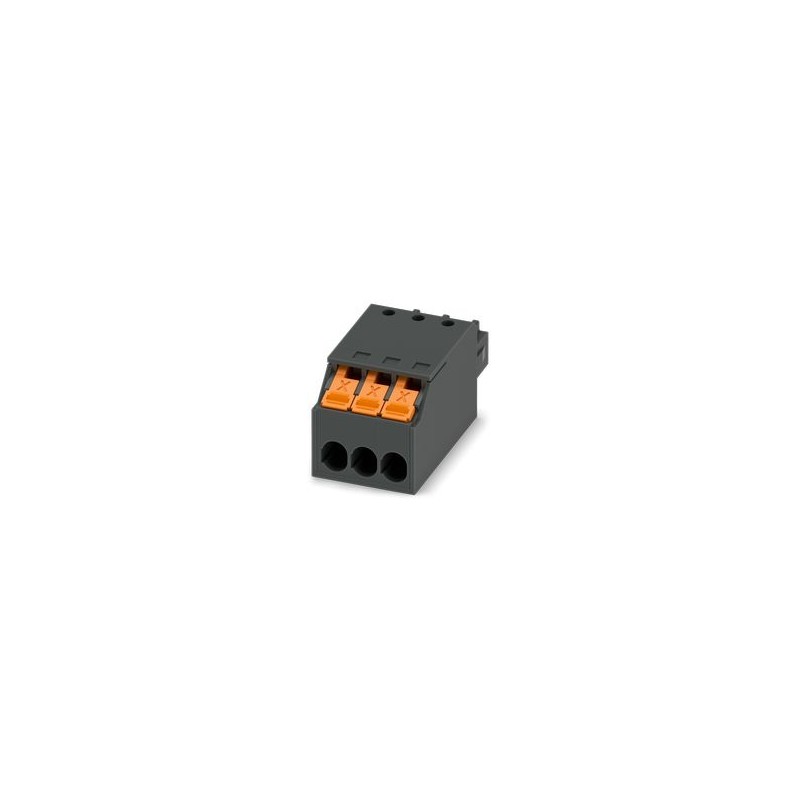

XPC 1,5/ 3-ST-3,5 BK 1464105 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 1,5 mm2..
XPC 1,5/ 3-ST-3,5 BK
1464105
PHOENIX_CONTACT
100
Conector de placa de circuito impreso, sección nominal: 1,5 mm², color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de filas: 1, número de polos: 3, familia de artículos: XPC 1,5/..-ST, paso: 3,5 mm, tipo de conexión: Conexión Push-X, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: COMBICON MC 1,5, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Conector PCB, sección transversal nominal: 1,5 mm2, color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie de contacto: estaño, tipo de conexión de contacto: zócalo, número de filas: 1, número de posiciones: 3, gama de productos: XPC 1,5/.. -ST, paso: 3,5 mm, tipo de conexión: Conexión Push-X, dirección de conexión conductor/PCB: 0 °, clip de bloqueo: - sin clip de bloqueo, sistema enchufable: COMBICON MC 1,5, bloqueo: sin, montaje: sin, tipo de embalaje: embalado en cartón
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Línea de productos | Conectores COMBICON S |
| Tipo de producto | Conector de PCB |
| familia de productos | XPC 1,5/.. -C |
| Número de posiciones | 3 |
| Alquitrán | 3,5 mm |
| Número de filas | 1 |
| Corriente nominal IN | 8 A |
| Tensión nominal UN | 160 V |
| Grado de contaminación | 3 |
| Resistencia de contacto | 2,2 mΩ |
| Tensión nominal (III/3) | 160 V |
| Sobretensión nominal (III/3) | 2,5 kV |
| Tensión nominal (III/2) | 160 V |
| Sobretensión nominal (III/2) | 2,5 kV |
| Tensión nominal (II/2) | 320 V |
| Sobretensión nominal (II/2) | 2,5 kV |
| Tecnología de conexión | |
| Sistema de conectores | COMBICON MC 1,5 |
| Sección transversal nominal | 1,5 mm² |
| Tipo de conexión de contacto | Enchufe |
| Engranar | |
| Tipo de bloqueo | sin |
| Brida de montaje | sin |
| Conexión de conductores | |
| Método de conexión | Conexión Push-X |
| Dirección de conexión del conductor/PCB | 0 ° |
| Sección transversal del conductor rígida | 0,34 mm² ... 1,5 mm² |
| Sección transversal del conductor flexible | 0,5 mm² ... 1,5 mm² |
| Sección transversal del conductor AWG | 20 ... 16 |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico | 0,5 mm² ... 1,5 mm² |
| Sección transversal del conductor, flexible, con férula, con manguito de plástico | 0,25 mm² ... 0,75 mm² |
| Calibre cilíndrico a x b / diámetro | 2,4 mm x 1,5 mm / - |
| Longitud de extracción | 10 milímetros |
| Especificaciones para casquillos sin collar aislante | |
| Herramienta de crimpado recomendada | 1212034 CRIMPFOX 6 |
| 1213144 CRIMPFOX CENTRUS 6S | |
| casquillos sin collar aislante, según DIN 46228-1 | Sección transversal: 0,5 mm²; Longitud: 8 mm ... 10 milímetros |
| Sección transversal: 0,75 mm²; Longitud: 8 mm ... 10 milímetros | |
| Sección transversal: 1 mm²; Longitud: 8 mm ... 10 milímetros | |
| Sección transversal: 1,5 mm²; Longitud: 10 mm | |
| Especificaciones para casquillos con collar aislante | |
| Herramienta de crimpado recomendada | 1212034 CRIMPFOX 6 |
| 1213144 CRIMPFOX CENTRUS 6S | |
| Casquillos con collar aislante, según DIN 46228-4 | Sección transversal: 0,25 mm²; Longitud: 8 mm |
| Sección transversal: 0,34 mm²; Longitud: 8 mm ... 10 milímetros | |
| Sección transversal: 0,5 mm²; Longitud: 8 mm ... 10 milímetros | |
| Sección transversal: 0,75 mm²; Longitud: 10 mm | |
| Datos del material - contacto | |
| nota | Cumple con WEEE/RoHS, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Características de la superficie | estañado en caliente |
| Punto terminal de la superficie metálica (capa superior) | Estaño (4 - 8 μm Sn) |
| Área de contacto de la superficie metálica (capa superior) | Estaño (4 - 8 μm Sn) |
| Datos de materiales - carcasa | |
| Color (Carcasa) | Negro (9005) |
| Material aislante | PAPÁ |
| Grupo de materiales aislantes | Yo |
| CTI según IEC 60112 | 600 |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Índice de inflamabilidad del hilo incandescente GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del hilo incandescente GWIT según EN 60695-2-13 | 775 |
| Temperatura para el ensayo de presión de la bola según EN 60695-10-2 | 300 °C |
| Datos del material: elemento de accionamiento | |
| Color (Elemento de accionamiento) | Naranja (2003) |
| Material aislante | PBT |
| Grupo de materiales aislantes | Yo |
| CTI según IEC 60112 | 600 |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Dibujo dimensional |  |
| Alquitrán | 3,5 mm |
| Anchura [w] | 12,13 milímetros |
| Altura [h] | 12,46 milímetros |
| Longitud [l] | 25,95 milímetros |
| Notas sobre el funcionamiento | De acuerdo con IEC 61984, los conectores COMBICON no tienen potencia de conmutación (COC). Durante el uso designado, no deben enchufarse ni desconectarse cuando transporten voltaje o estén bajo carga. |
| Conexión de conductores | |
| Especificación | IEC 60999-1:1999-11 |
| Resultado | Prueba superada |
| Pruebe si hay daños en los conductores y aflojamiento | |
| Especificación | IEC 60999-1:1999-11 |
| Resultado | Prueba superada |
| Conexión y desconexión repetidas | |
| Especificación | IEC 60999-1:1999-11 |
| Resultado | Prueba superada |
| Prueba de extracción | |
| Especificación | IEC 60999-1:1999-11 |
| Sección transversal del conductor/tipo de conductor/consigna de fuerza de tracción/valor real | 0,34 mm² / macizo / > 15 N |
| 0,5 mm² / flexible / > 20 N | |
| 1,5 mm² / macizo / > 40 N | |
| 1,5 mm² / flexible / > 40 N | |
| Fuerzas de inserción y extracción | |
| Resultado | Prueba superada |
| No. de ciclos | 25 |
| Fuerza de inserción por pos. aprox. | 8 N |
| Fuerza de retiro por pos. aprox. | 5 N |
| Resistencia de las inscripciones | |
| Especificación | IEC 60068-2-70:1995-12 |
| Resultado | Prueba superada |
| Polarización y codificación | |
| Especificación | IEC 60512-13-5:2006-02 |
| Resultado | Prueba superada |
| Inspección visual | |
| Especificación | IEC 60512-1-1:2002-02 |
| Resultado | Prueba superada |
| Comprobación de dimensiones | |
| Especificación | IEC 60512-1-2:2002-02 |
| Resultado | Prueba superada |
| Prueba de vibración | |
| Especificación | IEC 60068-2-6:2007-12 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidad de barrido | 50 m/s² (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Prueba de durabilidad | |
| Especificación | IEC 60512-9-1:2010-03 |
| Tensión soportada a impulsos a nivel del mar | 2,95 kV |
| Resistencia de contacto R1 | 2,2 mΩ |
| Resistencia de contacto R2 | 2,1 mΩ |
| Ciclos de inserción/retirada | 25 |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| Prueba climática | |
| Especificación | ISO 22479:2019-05 |
| Tensión corrosiva | 0,2 dm3Así que2en 300 dm3/40 °C/1 ciclo |
| Estrés térmico | 105 °C/168 h |
| Voltaje soportado de frecuencia de potencia | 1,39 kV |
| Condiciones ambientales | |
| Temperatura ambiente (funcionamiento) | -40 °C ... 105 °C (dependiendo de la curva de reducción) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Prueba térmica Grupo de prueba C | |
| Especificación | IEC 60512-5-1:2002-02 |
| Número de posiciones probadas | 16 |
| Resistencia al aislamiento | |
| Especificación | IEC 60512-3-1:2002-02 |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| Distancias de aire y fuga | |
| Especificación | IEC 60664-1:2007-04 |
| Grupo de materiales aislantes | Yo |
| Índice de seguimiento comparativo (IEC 60112) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 160 V |
| Sobretensión nominal (III/3) | 2,5 kV |
| valor libre mínimo - campo no homogéneo (III/3) | 1,5 mm |
| distancia mínima de fuga (III/3) | 2 milímetros |
| Tensión nominal de aislamiento (III/2) | 160 V |
| Sobretensión nominal (III/2) | 2,5 kV |
| valor libre mínimo - campo no homogéneo (III/2) | 1,5 mm |
| distancia mínima de fuga (III/2) | 1,5 mm |
| Tensión nominal de aislamiento (II/2) | 320 V |
| Sobretensión nominal (II/2) | 2,5 kV |
| valor libre mínimo - campo no homogéneo (II/2) | 1,5 mm |
| distancia mínima de fuga (II/2) | 1,6 mm |
| Tipo de embalaje | Envasado en cartón |
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 3.5 mm |
| Dimensión modular de las conexiones (EF006827) | 3.5 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 8 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.5 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.34 mm² |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
