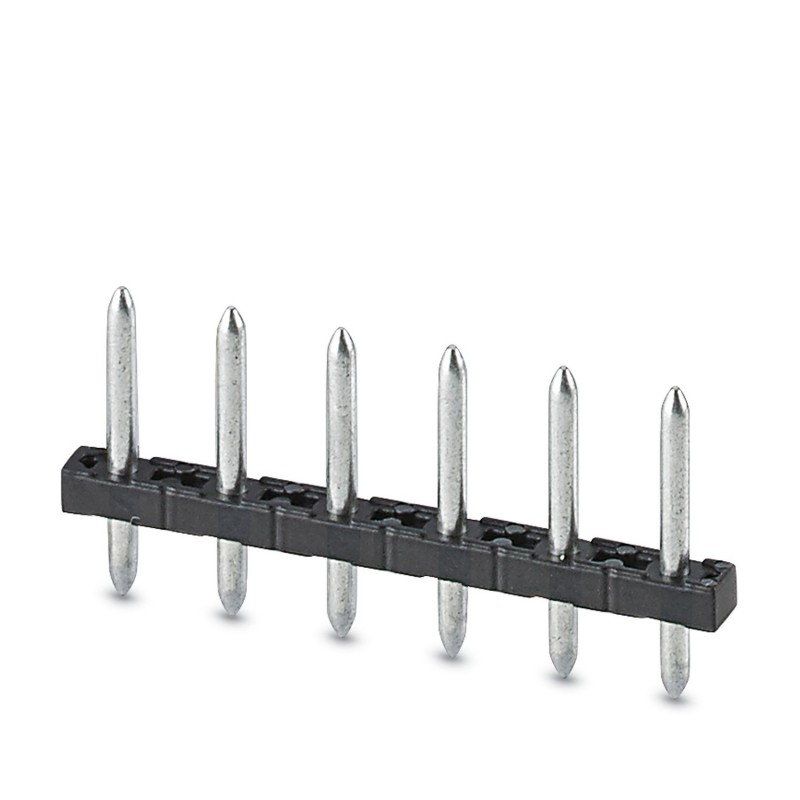

PST 1,3/ 6-5,0 BU VPE100 1701238 PHOENIX CONTACT Espadín, sección nominal: 1,5 mm2, color: azul, corriente n..
PST 1,3/ 6-5,0 BU VPE100
1701238
PHOENIX_CONTACT
100
Espadín, sección nominal: 1,5 mm², color: azul, corriente nominal: 12 A (En función del conector utilizado), tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 6, número de filas: 1, número de polos: 6, número de conexiones: 6, familia de artículos: PST 1,3/..-V, paso: 5 mm, montaje: Soldadura THR/soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,5 mm, sistema enchufable: COMBICON PST 1,3, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja, La corriente máxima depende del conector empleado. De los dos valores de corriente, es determinante el valor más bajo
Tira de pinos, sección transversal nominal: 1,5 mm2, color: azul, corriente nominal: 12 A (depende del enchufe utilizado), voltaje nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión de contacto: Pino, número de potenciales: 6, número de filas: 1, número de posiciones: 6, número de conexiones: 6, gama de productos: PST 1,3/.. -V, paso: 5 mm, montaje: soldadura THR / soldadura por onda, distribución de pines: pasador lineal, pasador de soldadura [P]: 3,5 mm, sistema de enchufe: COMBICON PST 1,3, bloqueo: sin, montaje: sin, tipo de embalaje: empaquetado en cartón, la corriente máxima depende del enchufe utilizado. El valor de corriente más bajo de los dos se aplica para enchufe y tira de pinos. La tira de pasadores está hecha de plástico altamente resistente a la temperatu
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1701238 |
|---|---|
| Unidad de embalaje | 100 pcs |
| Clave de venta | AACLBA - |
| Cantidad de pedido mínima | 100 pcs |
| EAN | 4046356520522 |
| Peso por unidad (sin incluir el embalaje) | 1,063 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Paso | 5 mm |
|---|---|
| Media a | 25 mm |
| Altura de construcción | 9,5 mm |
| Longitud de la patilla de soldar | 3,5 mm |
| Dimensiones de patilla | ø 1,3 mm |
Generalidades
| Familia de artículos | PST 1,3/..-V |
|---|---|
| Tensión de dimensionamiento (III/3) | 250 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 12 A |
| Color | azul |
| Número de polos | 6 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 6 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5 mm |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.3 mm |
| Longitud del pin (EF006825) | 3.5 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Azul |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
