VIP-CAB-FLK20/FR/CC/HF/ 3,0M 1103946 PHOENIX CONTACT Cable redondo confeccionado sin halógenos conexión 1: H..
VIP-CAB-FLK20/FR/CC/HF/ 3,0M
1103946
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.

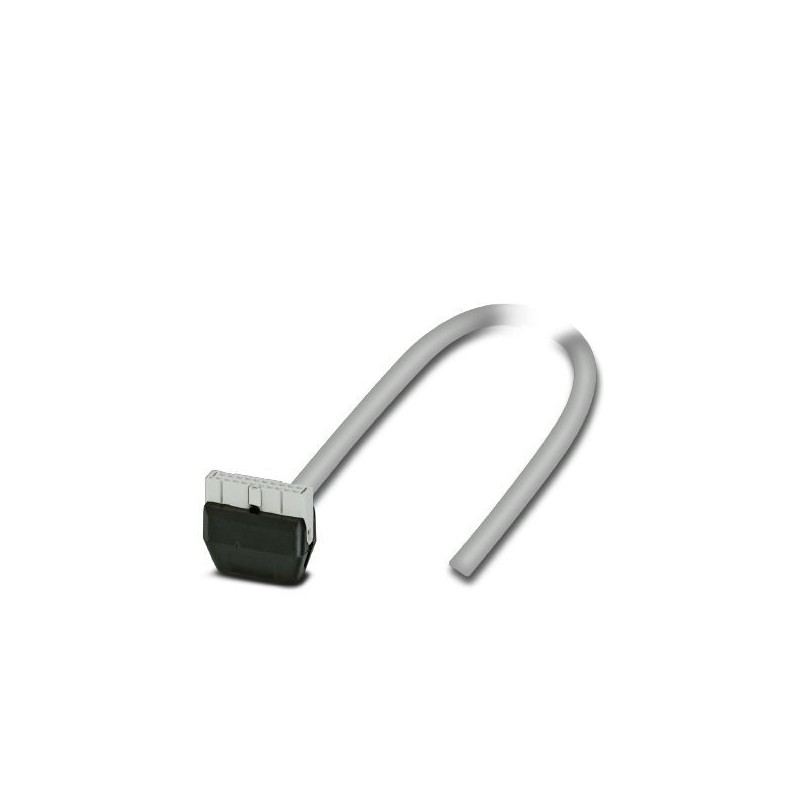

Cable redondo confeccionado sin halógenos; conexión 1: Hembra de conexión IDC/FLK (1x 20-polos, 90 °-salida); conexión 2: sin (1x 20-polos); longitud de cable: 3 m
Controladores industriales (PLC) > Cable conexión de PLC
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1103946 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK233Y - |
| Cantidad de pedido mínima | 2 pcs |
| EAN | 4055626969145 |
| Peso por unidad (sin incluir el embalaje) | 253,000 g |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (Disposición fija) |
|---|---|
| -10 °C ... 70 °C (Disposición móvil) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Máx. Altura de fijación | ≤ 2000 m |
| Índice de protección | IP20 |
| ≥ IP54 (Lugar de montaje) |
Generalidades
| Tensión de servicio máx. admisible | 25 V AC |
|---|---|
| 60 V DC | |
| Capacidad de corriente por pista máx. | 1 A |
| Longitud de cable | 3 m |
| Diámetro exterior del cable | 7,1 mm ±0,3 mm |
| Conductor individual, sección | 0,14 mm² |
| Conductor individual, sección [AWG] | 26 |
| Conductores individuales, número de hilos trenzados | 7 |
| Conductor individual, material | Cu estañado |
| Diámetro de conductor incl. aislamiento | 1 mm ±0,03 mm |
| Menor radio de flexión, montaje fijo | 59 mm |
| Menor radio de flexión, montaje móvil | 111 mm |
| Ciclos de flexión | 5000 (con radio ≥ 15x de diámetro exterior) |
| Cable, confeccionado | Técnica por desplazamiento de aislamiento, IEC 60352-4/DIN EN 60352-4 |
| Apantallamiento | No |
| Resistencia de aislamiento de la línea | ≥ 20 MΩ/km (20 °C) |
| Resistencia de la línea | ≤ 145 Ω/km (20 °C) |
| Envoltura exterior, material | FR-PE, libre de halógenos |
| Envoltura exterior, color | gris RAL 7035 |
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
Datos de conexión 2
| Denominación Conexión | Conector de cable plano |
|---|---|
| Conexión según norma | IEC 60603-13 |
| Tipo de conexión | Hembra de conexión IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 20 |
| Ángulo de salida | 90 ° |
| Ciclos de enchufe | > 50 |
| Paso | 2,54 mm |
Normas y especificaciones
| Resistencia a las llamas | IEC 60332-1-2 |
|---|---|
| IEC 60332-3-22 | |
| VDE 0842, parte 332-1-2 | |
| Resistencia al aceite | contra salpicaduras ocasionales |
| Resistencia a la gasolina | contra salpicaduras ocasionales |
| Denominación | Líneas de fuga y espacios de aire |
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 63 V |
| Tensión transitoria de dimensionamiento | 0,6 kV (1,2/50 µs) |
| Aislamiento | Aislamiento funcional |
| Grado de polución | 2 |
| Categoría de sobretensión | II |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
| Característica | Valor |
|---|---|
| Función (EF000030) | PLC – otros dispositivos |
| Longitud (EF001438) | 3 m |
| Apto para tarjeta de entrada de PLC (EF008271) | No |
| Apto para tarjeta de salida de PLC (EF008272) | No |
| Apto para señales digitales (EF008273) | No |
| Apto para señales analógicas (EF008274) | No |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | Otros |
| Número de polos (EF001391) | 20 |
