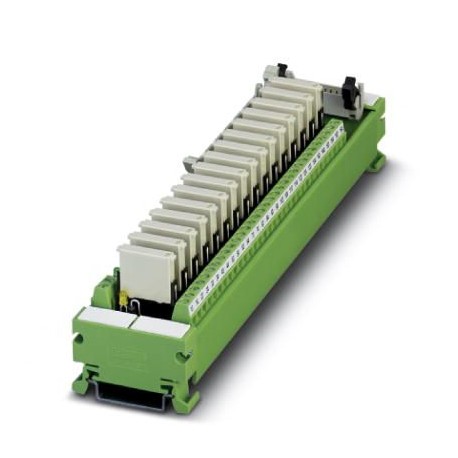

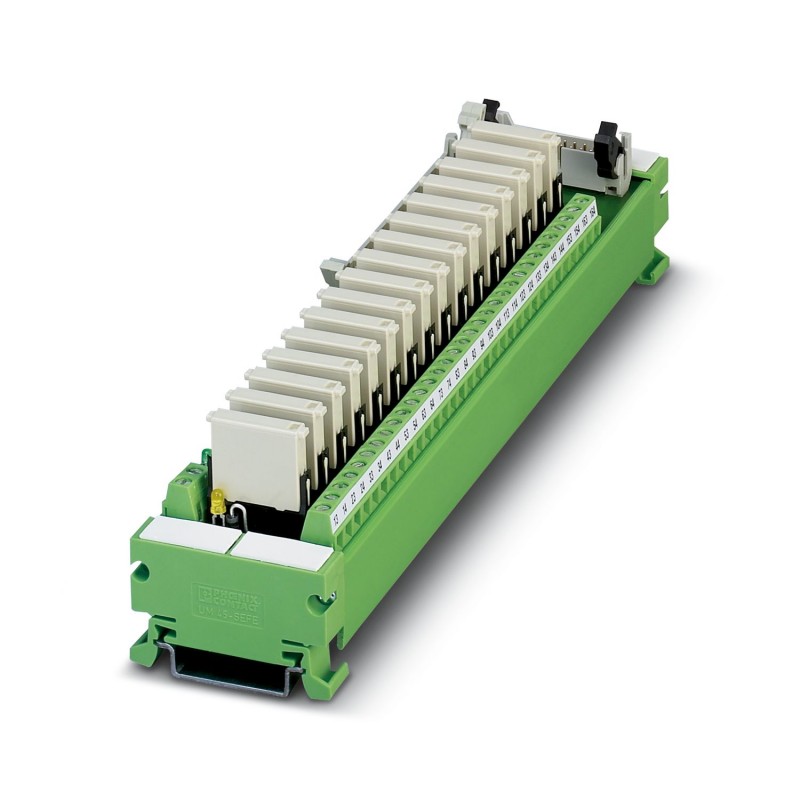

UM 45-16RM/MR-G24/1/PLC 2962913 PHOENIX CONTACT VARIOFACE-COMPACT-LINE, módulo de salidas con 16 relés minia..
UM 45-16RM/MR-G24/1/PLC
2962913
PHOENIX_CONTACT
VARIOFACE-COMPACT-LINE, módulo de salidas con 16 relés miniatura, 1 contacto abierto respectivamente, enchufado, para 24 V DC (incl. relé)
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2962913 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK2171 - |
| Página del catálogo | Página 557 (C_7_2015) |
| EAN | 4017918087517 |
| Peso por unidad (sin incluir el embalaje) | 224,280 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Datos de entrada
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | 0,8 ... 1,1 |
| Corriente de entrada típica a UN | 6,5 mA |
| Tiempo de reacción típico | 5 ms |
| Tiempo típico de apertura | 15 ms |
| Denominación de la protección | Diodo de rueda libre |
| Circuito de protección/componente de protección | Diodo de rueda libre |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Circuito de protección/componente de protección | Diodo contra inv. de polaridad |
| Indicación de la tensión de servicio | LED verde |
| Indicación de estado/canal | LED amarillo |
Datos de salida
| Tipo de contacto | 1 contacto abierto |
|---|---|
| Material del contacto | AgNi, 5 µm dorado duro |
| Tensión de conmutación máxima | 250 V AC |
| 125 V DC | |
| Tensión mínima de activación | 5 V |
| Corriente constante límite | 3 A |
| Corriente de conexión máxima | 5 A |
| Corriente de conmutación mínima | 1 mA |
| Potencia de ruptura (carga óhmica) máxima | 72 W (24 V DC) |
| 60 W (48 V DC) | |
| 50 W (60 V DC) | |
| 50 W (110 V DC) | |
| 750 VA (250 V AC) |
Generalidades
| Número de canales | 16 |
|---|---|
| 32 | |
| Dotación posible | Relé miniatura, REL-MR-G 24/1 |
| Con dotación | sí |
| Vida útil mecánica | 2x 107periodicidades de cambio de estado |
| Modo operativo | Tiempo de trabajo 100 % |
| Índice de protección | IP00 |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Color | verde |
Datos de conexión, conex. 1
| Denominación Conexión | Nivel de control |
|---|---|
| Tipo de conexión | Conector macho IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 50 |
| Paso | 2,54 mm |
Datos de conexión, conex. 2
| Denominación Conexión | Nivel de campo |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
| Número de conexiones | 36 |
| Número de polos | 3 |
Datos de conexión, conexión 3
| Denominación Conexión | Alimentación |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 6 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 26 ... 16 |
| Número de conexiones | 2 |
| Número de polos | 2 |
Datos de conexión, conexión 4
| Denominación Conexión | Conexión para módulo base |
|---|---|
| Tipo de conexión | Conector macho IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 20 |
| Paso | 2,54 mm |
Sistema de mando soportado
| Sistema de control pertinente | SIEMENS S7-400 |
|---|---|
| Tarjeta E/S pertinente | 6ES7 422-1BL00-0AA0 |
| 6ES7 422-7BL00-0AB0 | |
| Sistema de control pertinente | ALLEN-BRADLEY ControlLogix |
| Tarjeta E/S pertinente | 1756-OB32 |
| Sistema de control pertinente | ALLEN-BRADLEY PLC 5 |
| Tarjeta E/S pertinente | 1771 OBN |
| Sistema de control pertinente | HONEYWELL Experion PKS C200 |
| Tarjeta E/S pertinente | TC-ODD 321 |
| Sistema de control pertinente | MITSUBISHI MELSEC L |
| Tarjeta E/S pertinente | LY41PT1P |
| LY42PT1P | |
| Sistema de control pertinente | MITSUBISHI MELSEC Q |
| Tarjeta E/S pertinente | QY81P |
| QY82P | |
| Sistema de control pertinente | Schneider Electric Modicon TSX QUANTUM |
| Tarjeta E/S pertinente | DDO 353 |
| Sistema de control pertinente | SIEMENS S7-300 / ET 200 M |
| Tarjeta E/S pertinente | 6ES7 322-1BL00-0AA0 |
| Sistema de control pertinente | GE-FANUC RX3i |
| Tarjeta E/S pertinente | IC694MDL754 |
Normas y especificaciones
| Normas/especificaciones | DIN EN 50178 |
|---|---|
| IEC 60664 | |
| Tensión de aislamiento de dimensionamiento | 260 V AC |
| Tensión transitoria de dimensionamiento | 4 kV (aislamiento básico) |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
