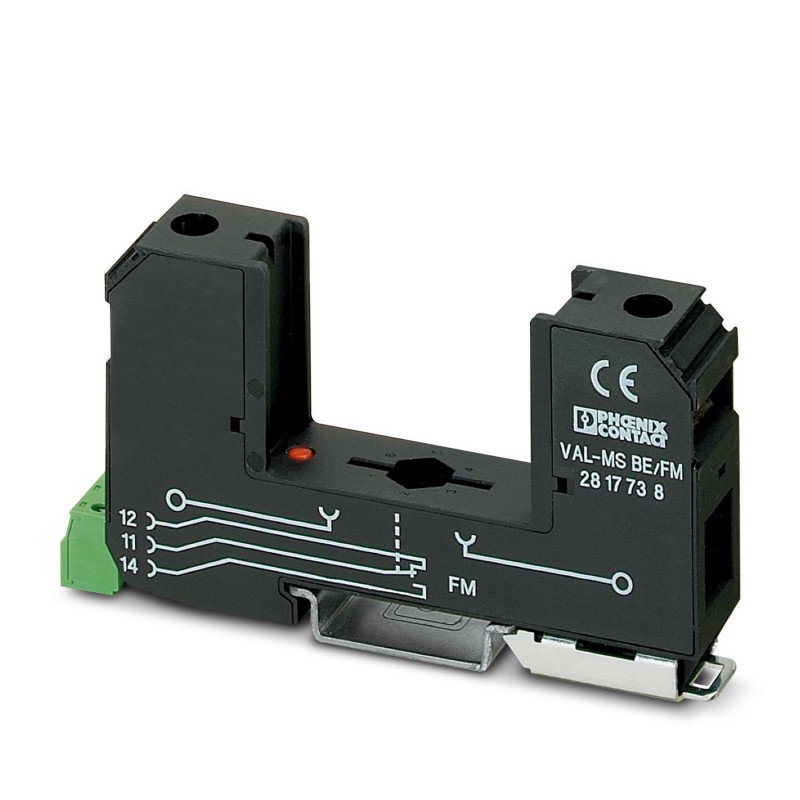

VAL-MS BE/FM/120 2908652 PHOENIX CONTACT Elemento de base para descargadores tipo 2 de la serie de productos..
VAL-MS BE/FM/120
2908652
PHOENIX_CONTACT
120
Elemento de base para descargadores tipo 2 de la serie de productos VALVETRAB MS, con contacto de indicación remota. Ejecución: 1 canal
Puesta a tierra, protección contra rayos y sobretensiones > Accesorios para la ingeniería de energía de protección contra sobretensiones
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | |
| Observación | Para montaje en una carcasa a prueba de contacto. Para aplicaciones con un Uc> 500 V se debe tener en cuenta que las distancias laterales, así como las distancias en el área de conexión entre los distintos componentes activos, incluidos aquellos con toma de tierra, deben ser de al menos 5 mm. |
| Tipo de producto | Elemento de base |
| Familia de productos | VALVETRAB MS |
| Clase de ensayo IEC | II |
| T2 | |
| Tipo EN | T2 |
| Construcción | Módulo para carril de dos piezas enchufable |
| Número de polos | 1 |
| Mensaje Protección contra sobretensiones defectuosa | Contacto de indicación remota |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 07 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Visualización/señal remota | |
| Denominación Conexión | Contacto de indicación remota de defecto |
| Función de conmutación | Contacto conmutado |
| Tensión de servicio | 5 V AC ... 250 V AC |
| 30 V DC | |
| Corriente de servicio | 5 mA AC ... 1 A AC |
| 1 A DC | |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M5 |
| Par de apriete | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longitud a desaislar | 16 mm |
| Sección de conductor flexible | 1,5 mm² ... 25 mm² |
| Sección de conductor rígido | 1,5 mm² ... 35 mm² |
| Sección de conductor AWG | 15 ... 2 |
| Tipo de conexión | Terminal de horquilla |
| Sección de conductor flexible | 1,5 mm² ... 16 mm² |
| Contacto de indicación remota de defecto | |
| Tipo de conexión | Conexión enchufable/por tornillo a través de COMBICON |
| Rosca de tornillo | M2 |
| Par de apriete | 0,25 Nm |
| Longitud a desaislar | 7 mm |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Esquema de dimensiones |  |
| Anchura | 17,6 mm |
| Altura | 96,8 mm |
| Profundidad | 51,5 mm (Con carril de 7,5 mm) |
| Unidad de división | 1 UD |
| Color | negro (RAL 9005) |
| Clase de inflamabilidad según UL 94 | V-0 |
| Valor CTI del material | 600 |
| Material aislante | PA 6.6 |
| Grupo de materiales | I |
| Material carcasa | PA 6.6 |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Tensión constante máxima UC | 600 V AC |
| Corriente de carga nominal IL | 80 A |
| Resistencia al cortocircuito ISCCR | 25 kA |
| Fusible general máximo en caso de cableado continuo V (mismo nivel) | 80 A (gG) |
| Fusible general máximo en caso de cableado de derivación (otro nivel) | 125 A (gG) |
| Condiciones ambientales | |
| Índice de protección | IP20 (Solo si se emplean todos los puntos de embornaje) |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (s. n. m.) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 25g (Semisinusoide / 11ms / 3x ±X, ±Y, ±Z) |
| Vibración (en servicio) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Especificaciones UL | |
| Tensión nominal | 690 V AC |
| Tipo SPD | 4CA |
| Indicación UL/Señal remota | |
| Tensión de servicio | 125 V AC |
| Corriente de servicio AC | 1 A AC |
| Datos de conexión UL | |
| Par de apriete | 30 lbf-in. |
| Sección de conductor AWG | 10 ... 2 |
| Normas/disposiciones | IEC 61643-11 |
| Observación | 2011 |
| Normas/disposiciones | EN 61643-11 |
| Observación | 2012 |
| Tipo de montaje | Carril simétrico: 35 mm |
