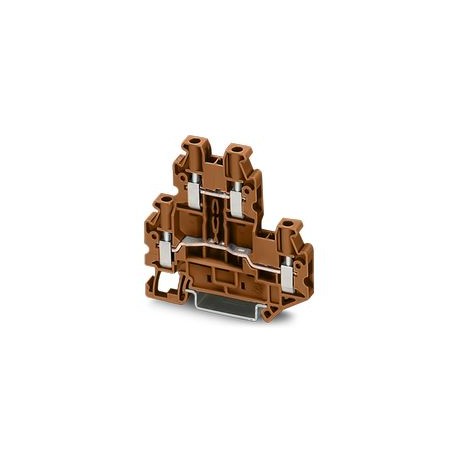

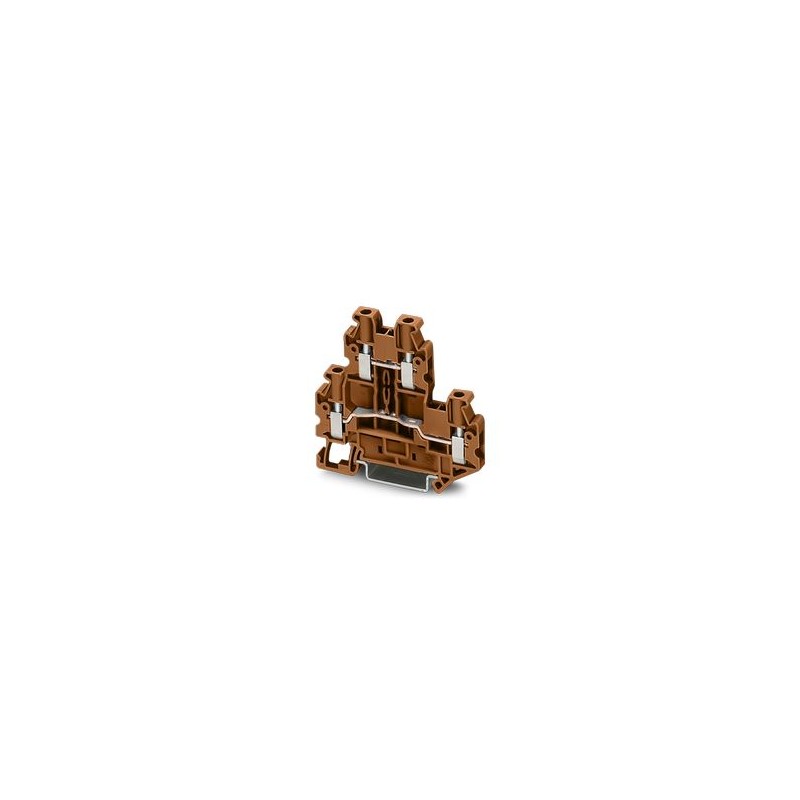

UTTB 4 BN 1484265 PHOENIX CONTACT Borne de doble piso, tensión nominal: 800 V, corriente nominal: 30 A, tipo..
UTTB 4 BN
1484265
PHOENIX_CONTACT
50
Borne de doble piso, tensión nominal: 800 V, corriente nominal: 30 A, tipo de conexión: Conexión por tornillo, 1er y 2º piso, Sección de dimensionamiento: 4 mm², sección: 0,14 mm² - 6 mm², clase de montaje: NS 35/7,5, NS 35/15, color: marrón
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Borne multipiso |
| Campo de empleo | Industria ferroviaria |
| Construcción de maquinaria | |
| Construcción de instalaciones | |
| Industria de procesos | |
| Número de conexiones | 4 |
| Número de filas | 2 |
| Potenciales | 2 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 8 kV |
Datos de conexión
| Número de conexiones por piso | 2 |
| Sección nominal | 4 mm² |
| 1er y 2º piso | |
| Rosca de tornillo | M3 |
| Par de apriete | 0,6 ... 0,8 Nm |
| Longitud a desaislar | 9 mm |
| Calibre macho | A4 |
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido | 0,14 mm² ... 6 mm² |
| Sección de conductor AWG | 26 ... 10 (Convertido según IEC) |
| Sección de conductor flexible | 0,14 mm² ... 6 mm² |
| Sección de cable flexible [AWG] | 26 ... 10 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,14 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,14 mm² ... 4 mm² |
| 2 conductores con la misma sección, rígidos | 0,14 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,14 mm² ... 1,5 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,14 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 2,5 mm² |
| Corriente nominal | 30 A |
| Corriente de carga máxima | 36 A (con una sección de conductor de 6 mm²) |
| Tensión nominal | 800 V |
| Sección nominal | 4 mm² |
Dimensiones
| Anchura | 6,2 mm |
| Ancho de tapa | 2,2 mm |
| Altura | 69,9 mm |
| Profundidad en NS 35/7,5 | 65 mm |
| Profundidad en NS 35/15 | 72,5 mm |
Datos del material
| Color | marrón |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | Sí |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 105 °C (para la temperatura de servicio de corta duración máx. véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-1 |
Montaje
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
