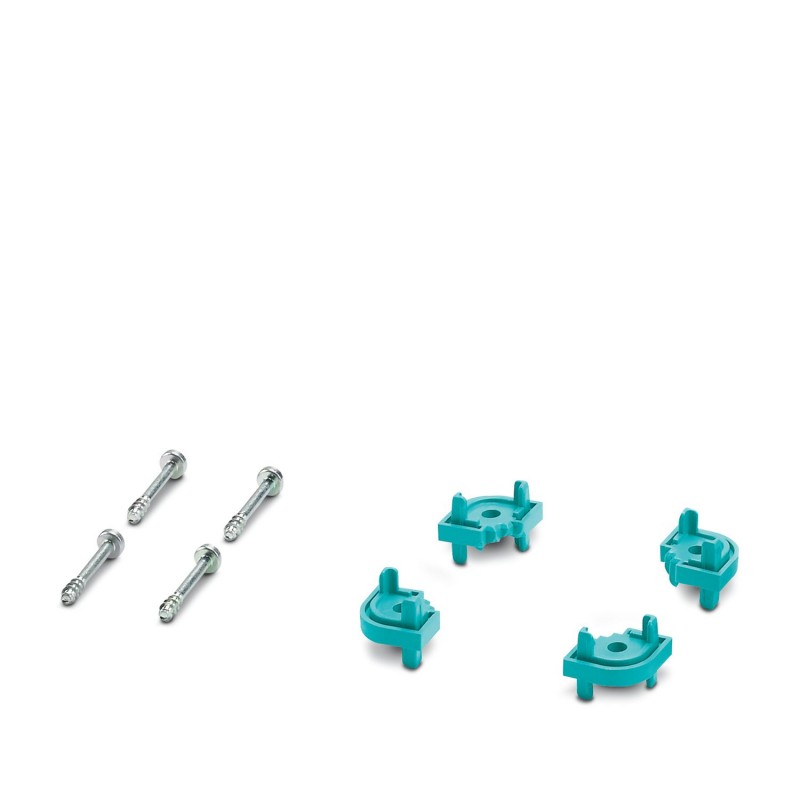

UCS CC 5018 VPE10 1099271 PHOENIX CONTACT Inserción angular para cajas UCS. material: poliamida. color: azul..
UCS CC 5018 VPE10
1099271
PHOENIX_CONTACT
10
Inserción angular para cajas UCS. material: poliamida. color: azul turquesa, similar a RAL 5018
Envolventes electrónica
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Indicaciónes de montaje | Observe la hoja de datos de la serie en el área de descarga. |
| Tipo de producto | Inserción angular |
| Tipo de carcasa | Carcasas universales |
| Serie de carcasas | UCS |
| Ejecución | incluye tornillos planos |
| Orificio de ventilación disponible | no |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 01 |
| Anchura | 16,2 mm |
| Altura | 16,2 mm |
| Profundidad | 13,5 mm |
| Diseño de las placas de circuito impreso | |
| Espesor de placa de circuito impreso | 0,8 mm ... 3 mm |
| Color (Carcasa) | verde turquesa (RAL 5018) |
| Clase de inflamabilidad según UL 94 | V0 |
| CTI según IEC 60112 | 600 |
| Material aislante | PA |
| Material carcasa | Poliamida |
| Características de la superficie | no tratado |
| galvanizado |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,15 mm (10 Hz ... 58,1 Hz) |
| Aceleración | 2g (58,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Tiempo de actuación | 30 s |
| Resistencia al calor/comprobación de la presión esférica | |
| Especificación del ensayo | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatura | 125 °C |
| Duración del ensayo | 1 h |
| Fuerza | 20 N |
| Resistencia mecánica/tambor descendente | |
| Especificación del ensayo | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Altura de caída | 50 cm |
| Frecuencia | 50 |
| Choque | |
| Especificación del ensayo | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Tipo de choque | Semisinusoide |
| Aceleración | 15g |
| Duración del choque | 11 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Comprobación de sustancias perjudiciales para humectación de barniz | |
| Especificación del ensayo | VW PV 3.10.7:2005-02 |
| Resultado | Prueba aprobada |
| Índice de protección (código IP) | |
| Especificación del ensayo | DIN EN 60529 (VDE 0470-1):2014-09 |
| Resultado Grado de protección Código IP | IP40 |
| Condiciones ambientales | |
| Código IP máximo alcanzable | IP40 |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (En función de la disipación) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 55 °C |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 80 % |
| Tipo de fijación de placas de circuito impreso | Conexión por tornillo |
| Espesor de placa de circuito impreso | 0,8 mm ... 3 mm |
| Tipo de montaje | Montaje atornillado |
| Par de apriete / velocidad | Conexión por tornillo de las mitades de la carcasa: 1,2 - 1,4 Nm / 500 - 1000 rpm |
| Fijación de la placa de circuito impreso en el soporte de esquina: 0,4 - 0,5 Nm / 500 - 1000 rpm |
| Tipo de embalaje | Bolsa PE |
