Ver más grande

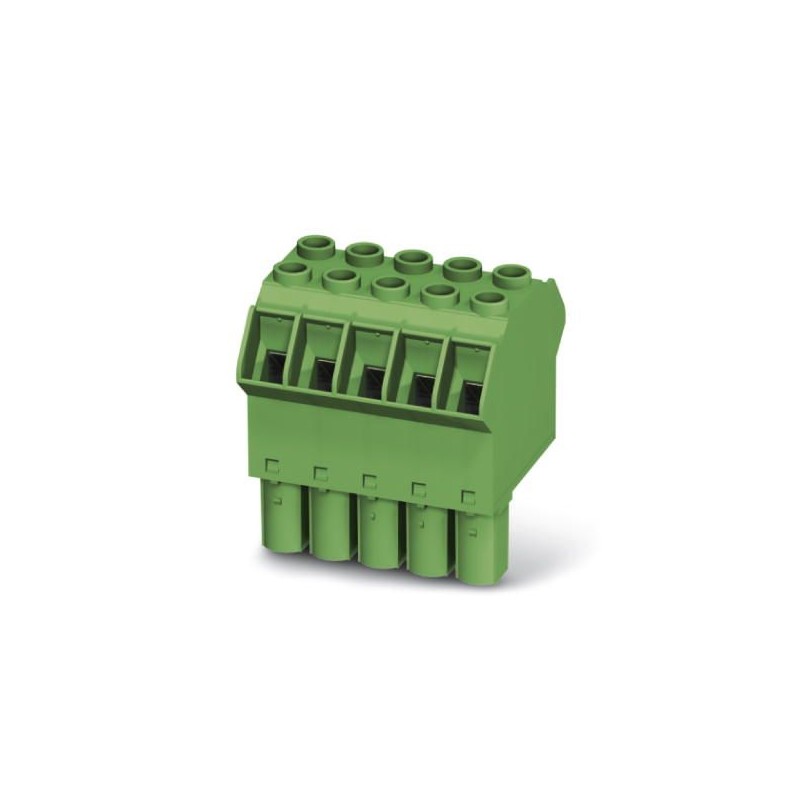

TPC 16/ 7-ST-10,16 CP BDL1-UHQ 1738746 PHOENIX CONTACT Conector TWIN para placa de circuito impreso, sección..
TPC 16/ 7-ST-10,16 CP BDL1-UHQ
1738746
PHOENIX_CONTACT
20
Conector TWIN para placa de circuito impreso, sección nominal: 16 mm², color: verde, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, superficie de contacto: Ag, tipo de conexión del contacto: Hembra, número de potenciales: 7, número de filas: 1, número de polos: 7, número de conexiones: 14, familia de artículos: TPC 16/..-ST, paso: 10,16 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 50 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: COMBICON PC 16, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón setecientos treinta y ocho mil setecientos cuarenta y seis |
|---|---|
| Unidad de embalaje | 20 pc |
| Cantidad de orden mínima | 20 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4046356285292 |
| Peso por Pieza (sin incluir el embalaje) | 168.750 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa |
| País de origen | EN (India) |
Dimensiones
| Longitud [ l ] | 51.4 mm |
|---|---|
| Ancho [ w ] | 70.96 mm |
| Altura [ h ] | 54.9 mm |
| Cancha | 10.16 mm |
| La dimensión de una | 60.96 mm |
General
| Gama de artículos | TPC 16/..-ST |
|---|---|
| Número de posiciones | Siete |
| Método de conexión | Tornillo de conexión con la tensión de la manga |
| Material aislante grupo | Yo |
| Tensión de impulso admisible (III/3) | 8 kV |
| Tensión de impulso admisible (III/2) | 8 kV |
| Tensión de impulso admisible (II/2) | 6 kV |
| Tensión asignada (III/3) | 1000 V |
| Tensión asignada (III/2) | 1000 V |
| Tensión nominal (II/2) | 1000 V |
| Conexión en acc. con el estándar de | ES-VDE |
| Corriente Nominal IN | 76 Un |
| Nominal de la sección transversal | 16 mm2 |
| Corriente de carga máxima | 76 Un |
| Material aislante | PA |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Interna cilíndrica de gage | A6 |
| Pelar longitud | 18 mm |
| Rosca de tornillo | M4 |
| Par de apriete, min | 1.7 Nm |
| Par de apriete máx | 1.8 Nm |
Los datos de conexión
| Conductor de sección transversal sólida min. | 0,75 mm2 |
|---|---|
| Conductor sección transversal del sólido máx. | 16 mm2 |
| Conductor de sección transversal flexible min. | 0,75 mm2 |
| Conductor de sección transversal flexible max. | 16 mm2 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico min. | 0,5 mm2 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico max. | 16 mm2 |
| Conductor de sección transversal flexible, con virola con manguito de plástico min. | 0,5 mm2 |
| Conductor de sección transversal flexible, con virola con manguito de plástico max. | 16 mm2 |
| Sección cruzada del Conductor AWG min. | Dieciocho |
| Sección cruzada del Conductor AWG max. | Seis |
| 2 conductores con la misma sección transversal, maciza min. | 0,75 mm2 |
| 2 conductores con la misma sección transversal, maciza max. | 6 mm2 |
| 2 conductores con la misma sección transversal, cadena min. | 0,75 mm2 |
| 2 conductores con la misma sección transversal, cadena de max. | 6 mm2 |
| 2 conductores con la misma sección transversal, trenzado, casquillos sin manguito de plástico, min. | 0,5 mm2 |
| 2 conductores con la misma sección transversal, trenzado, casquillos sin manguito de plástico, max. | 4 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, min. | 0,5 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, max. | 6 mm2 |
| Mínimo AWG según UL/CUL | Veinte |
| Máximo AWG según UL/CUL | Cuatro |
Normas y Reglamentos
| Conexión en acc. con el estándar de | ES-VDE |
|---|---|
| CUL | |
| Clasificación de inflamabilidad según UL 94 | V0 |
Ambiental, Cumplimiento De Productos
| Llegar a SVHC | Plomo 7439-92-1 |
|---|---|
| China RoHS | Uso Ecológico Periodo = 50 |
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.1Veintisiete millones doscientos sesenta mil setecientos unoeCl@ss 5.0Veintisiete millones doscientos sesenta mil setecientos unoeCl@ss 5.1Veintisiete millones doscientos sesenta mil setecientoseCl@ss 6.0Veintisiete millones doscientos sesenta mil setecientoseCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil trescientos nueveeCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil trescientos nueveeCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil trescientos nueve
UNSPSC 6.01Treinta millones doscientos once mil ochocientos diezUNSPSC 7.0901Treinta y nueve millones cien veintiún mil cuatrocientos nueveUNSPSC 11Treinta y nueve millones cien veintiún mil cuatrocientos nueveUNSPSC 12.01Treinta y nueve millones cien veintiún mil cuatrocientos nueveUNSPSC 13.2Treinta y nueve millones cien veintiún mil cuatrocientos nueve
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 14 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 10.16 mm |
| Dimensión modular de las conexiones (EF006827) | 10.16 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 76 A |
| Tensión nominal (EF000228) | 1000 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.75 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.5 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.75 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
