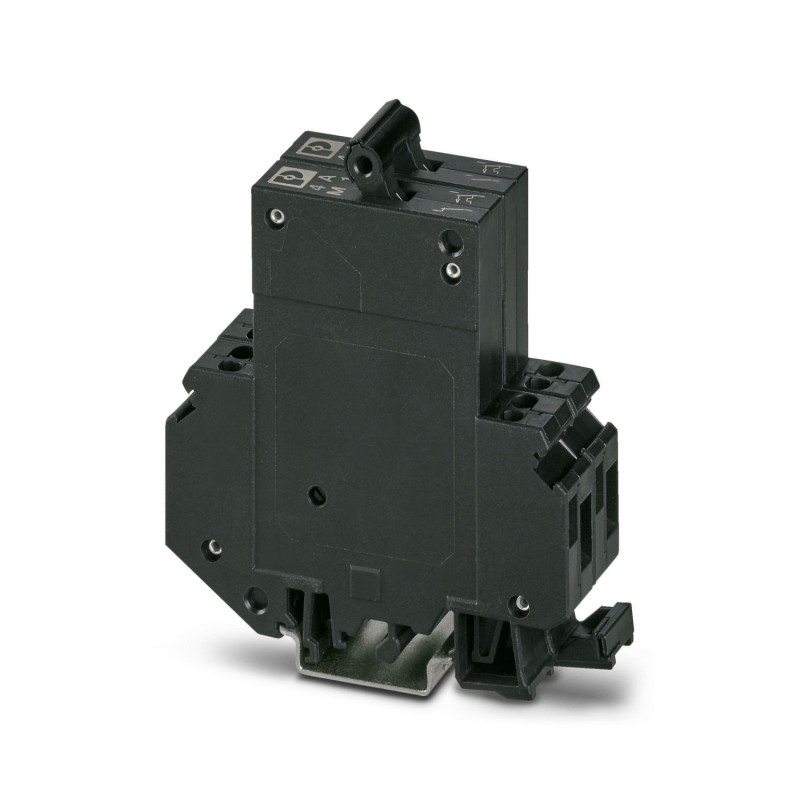

TMC 2 M1 120 4,0A 0915027 PHOENIX CONTACT Interruptor de protección termomagnético, de 2 polos, semilento, 1..
TMC 2 M1 120 4,0A
0915027
PHOENIX_CONTACT
Interruptor de protección termomagnético, de 2 polos, semilento, 1 contacto abierto y 1 contactos cerrados, con pie universal para el montaje sobre NS 32 o NS 35
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Interruptores de protección de aparatos, termomagnéticos |
| Familia de productos | TMC |
| Construcción | Módulo para montaje sobre carril, de una pieza |
| Número de polos | 2 |
| Número de conexiones | 4 |
| Número de filas | 2 |
| Número de canales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 05 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
Propiedades eléctricas
| Tipo de fusible | Fusible automático |
| Generalidades | |
| Tensión nominal | 250 V AC (3 AC 433 V) |
| 65 V DC | |
| Corriente asignada IN | 4 A |
| Tensión transitoria de dimensionamiento | 2,5 kV |
| Resistencia de aislamiento Riso | > 100 MΩ (500 VDC) |
| Circuito de corriente auxiliar | 240 V AC / 1 A (inducc. mínima) |
| 65 V AC / 1 A (inducc. mínima) | |
| Tipo de disparo | TM (termomagnético) |
| Resistencia del equipo | 0,077 Ω |
| Capcidad de ruptura asignada en cortocircuito Icn | 400 A |
| 2500 A (32 V DC) | |
| Capacidad de ruptura en cortocircuito | 5000 A () |
| 2000 A (UL 1077: 65 V DC) | |
| Rigidez dieléctrica | 3000 V AC (Rango de accionamiento) |
| 3000 V AC (Circuito principal a auxiliar) | |
| 1500 V AC (Polo a polo) | |
| Periodicidades de cambio de estado máximas | 10000 (En 1 x In, inductivas) |
| Fusible | M1 (semilento) |
| Visualización/señal remota | |
| Denominación Conexión | Contacto auxiliar |
| Tensión de servicio | 240 V AC |
| 65 V DC | |
| Corriente de servicio | 4 A AC (inducc. mínima) |
Datos de conexión
| Contacto principal | |
| Rosca de tornillo | M3 |
| Par de apriete | 0,6 ... 0,8 Nm |
| Longitud a desaislar | 12 mm |
| Calibre macho | A3 |
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductor AWG | 24 ... 10 (Convertido según IEC) |
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,25 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,25 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, rígidos | 0,2 mm² ... 0,75 mm² |
| 2 conductores con la misma sección, flexibles | 0,2 mm² ... 0,75 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,25 mm² ... 1 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 2,5 mm² |
| Corriente nominal | 4 A |
| Tensión nominal | 250 V AC |
| 65 V DC | |
| Contacto auxiliar | |
| Rosca de tornillo | M3 |
| Par de apriete | 0,6 ... 0,8 Nm |
| Longitud a desaislar | 12 mm |
| Calibre macho | A1 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 (Convertido según IEC) |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,25 mm² ... 2,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,25 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, rígidos | 0,2 m² ... 0,75 m² |
| 2 conductores con la misma sección, flexibles | 0,2 m² ... 0,75 mm² |
| 2 conductores de igual sección, flexibles con puntera, sin manguito de plástico | 0,25 mm² ... 0,5 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 0,75 mm² |
| Corriente nominal | 4 A |
| Tensión nominal | 250 V AC |
| 65 V DC | |
| Contacto principal | |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M3 |
| Par de apriete | 0,6 Nm ... 0,8 Nm |
| Longitud a desaislar | 12 mm |
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductor AWG | 24 ... 10 |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 4 mm² |
| Contacto auxiliar | |
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M3 |
| Par de apriete | 0,6 Nm ... 0,8 Nm |
| Longitud a desaislar | 12 mm |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 2,5 mm² |
Dimensiones
| Anchura | 25 mm |
| Altura | 82,5 mm |
| Profundidad | 96 mm |
Datos del material
| Color | negro (RAL 9005) |
| Clase de inflamabilidad según UL 94 | V-2 |
| Grupo material aislante | II |
| Material aislante | PA66 |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | No |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP30 (Rango de accionamiento) |
| IP20 (Zona de conexión) | |
| Temperatura ambiente (servicio) | -30 °C ... 60 °C |
| Comprobación de humedad | 240 h, 95 % RH, 40 °C |
Normas y especificaciones
| Normas/disposiciones | EN 60934 |
| Normas/disposiciones | UL 1077 |
Montaje
| Tipo de montaje | Carril simétrico: 35 mm |
