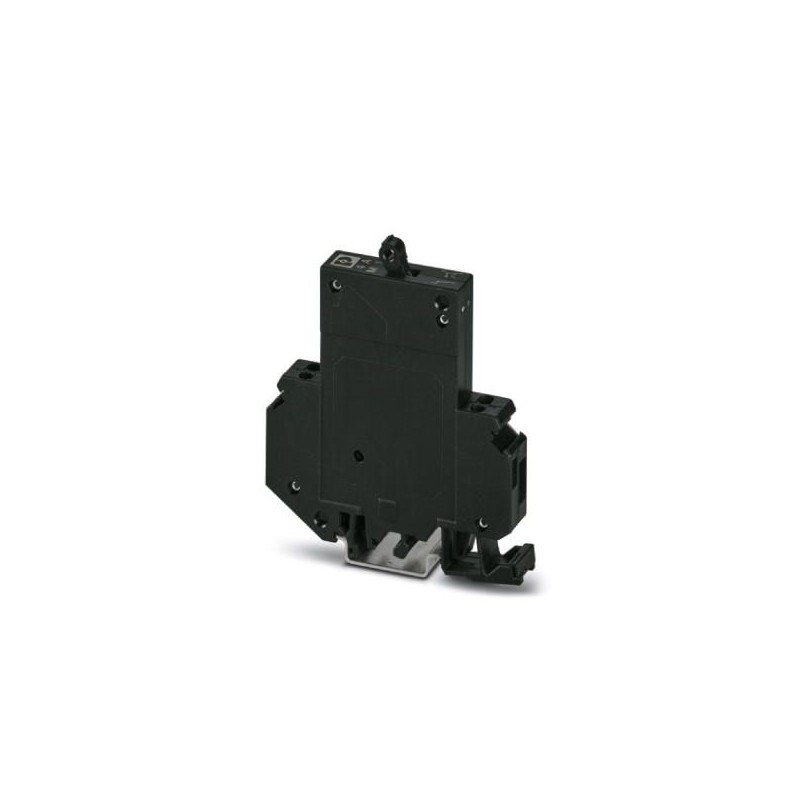

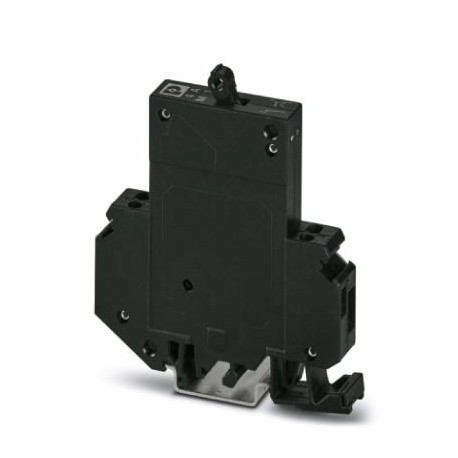

TMC 1 M1 200 4,0A 0914662 PHOENIX CONTACT Interruptores de protección de aparatos termomagnéticos
TMC 1 M1 200 4,0A
0914662
PHOENIX_CONTACT
Interruptor de protección termomagnético, de 1 polo, semilento, 1 contacto cerrado, con pie universal para el montaje sobre NS 32 o NS 35
Bloques de terminales > Boque de terminales para fusible
Protección sobretensiones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 0914662 |
|---|---|
| Unidad de embalaje | 6 pcs |
| Clave de venta | CLA121 - |
| Página del catálogo | Página 282 (CL_2002) |
| EAN | 4017918009342 |
| Peso por unidad (sin incluir el embalaje) | 64,466 g |
| Número de tarifa arancelaria | 85362010 |
| País de origen | DE (Alemania) |
Generalidades
| Número de pisos | 2 |
|---|---|
| Número de conexiones | 4 |
| Tipo de montaje | Carril simétrico: 35 mm |
| Color | negro |
| Número de polos | 1 |
| Categoría de sobretensiones_GRP | II |
| Aislamiento | PA66 |
| Clase de combustibilidad según UL 94 | V-2 |
Datos eléctricos
| Tipo de fusible | Fusible automático |
|---|---|
| Tensión transitoria de dimensionamiento | 2,5 kV |
| Tensión de dimensionamiento | 250 V AC |
| 65 V DC | |
| Corriente asignada IN | 4 A |
| Resistencia de aislamiento Riso | > 100 MΩ (500 VDC) |
| Capcidad de ruptura asignada en cortocircuito Icn | 400 A |
| 2500 A (32 V DC) | |
| Capacidad de ruptura en cortocircuito Ik | 5000 A (UL 1077: 277 V AC) |
| 2000 A (UL 1077: 65 V DC) | |
| Rigidez dieléctrica | 3000 V AC (Rango de accionamiento) |
| 3000 V AC (Circuito principal a auxiliar) | |
| Periodicidades de cambio de estado máximas | 10000 (En 1 x In, inductivas) |
| Grado de polución | 2 |
| Categoría de sobretensiones_GRP | II |
| Grupo material aislante | II |
Condiciones ambientales
| Índice de protección | IP30 (Rango de accionamiento) |
|---|---|
| IP20 (Zona de conexión) | |
| Temperatura ambiente (servicio) | -30 °C ... 60 °C |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 4 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 1 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 2,5 mm² |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 12 mm |
| Calibre macho | A3 |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,6 Nm |
| Par de apriete máx. | 0,8 Nm |
Clasificaciones
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
