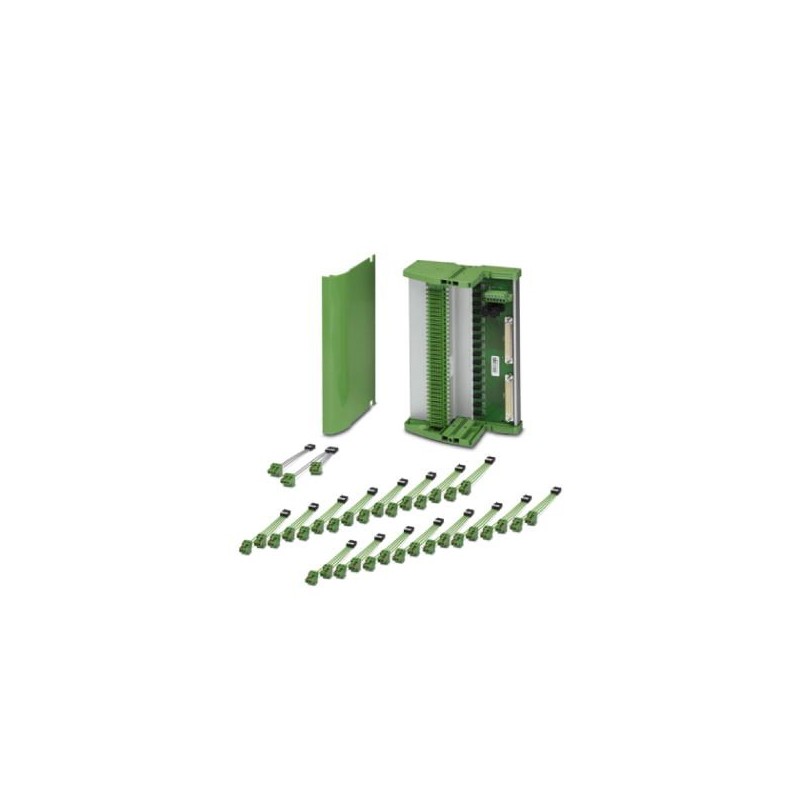

TC-2D37SUB-ADIO32-2EX-P-UNI 2904684 PHOENIX CONTACT Termination Carrier universal para la conexión de 16 amp..
TC-2D37SUB-ADIO32-2EX-P-UNI
2904684
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
Termination Carrier universal para la conexión de 16 amplificadores de separación MACX Analog Ex i de dos canales a tarjetas de entrada/salida digitales o analógicas, mediante dos conectores D-SUB, 37 polos (conexión 1:1)
Controladores industriales (PLC) > Módulo de transferencia
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2904684 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK271W - |
| Página del catálogo | Página 165 (C_5_2017) |
| EAN | 4046356879651 |
| Peso por unidad (sin incluir el embalaje) | 333,330 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Generalidades
| Tensión nominal UN | < 30 V DC (por señal/canal) |
|---|---|
| Corriente máx. admisible | 1 A (Señal/canal) |
| Índice de protección | IP00 |
Alimentación
| Denominación | Módulo de alimentación |
|---|---|
| Observación | Alimentación a través de módulo de alimentación y señalización de errores 2904673 TC-MACX-MCR-PTB. |
| Tensión de entrada | 24 V DC |
| Rango de tensión de entrada | 19,2 V DC ... 30 V DC |
| Corriente de entrada | ≤ 2 A |
| Alimentación redundante | sí, desacoplado por diodo |
| Protección contra inversión de polaridad y protección contra sobretensiones | sí |
| Denominación Salida | Salida de conmutación |
| Tipo de contacto | 1 contacto normalmente cerrado (alarma = abierto) |
| Tensión de conmutación máxima | 50 V DC (0,3 A) |
| Fusible | 2x 2,5 A En placa de circuito impreso, lento (sustituible) |
| Indicación de estado | 1 LED rojo (error) |
| 2 LED verdes (PWR1 y PWR2) |
Conexión 1
| Denominación Conexión | Alimentación de tensión |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 7 mm |
| Número de conexiones | 1 |
| Número de polos | 6 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
Conexión 2
| Denominación Conexión | Nivel de control |
|---|---|
| Tipo de conexión | Conector macho D-SUB |
| Número de conexiones | 2 |
| Número de polos | 37 |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C (Tener en cuenta las especificaciones de los módulos) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Choque | 15g, según IEC 60068-2-27 |
| Vibración (servicio) | 2g, según IEC 60068-2-6 |
| Altura de fijación | ≤ 2000 m |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 50 V |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
| Clase de combustibilidad según UL 94 | V0 |
| Choque | 15g, según IEC 60068-2-27 |
| Vibración (servicio) | 2g, según IEC 60068-2-6 |
| UL, EE.UU. / Canadá | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Contenido del set
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica, control lateral (EF008549) | D-Sub |
| Número de polos (EF001391) | 37 |
| Tensión nominal (EF000228) | 30 V |
| Corriente nominal (EF000227) | 1 A |
| Profundidad (EF000049) | 159.5 mm |
| Anchura (EF000008) | 242 mm |
| Altura (EF000040) | 170 mm |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
